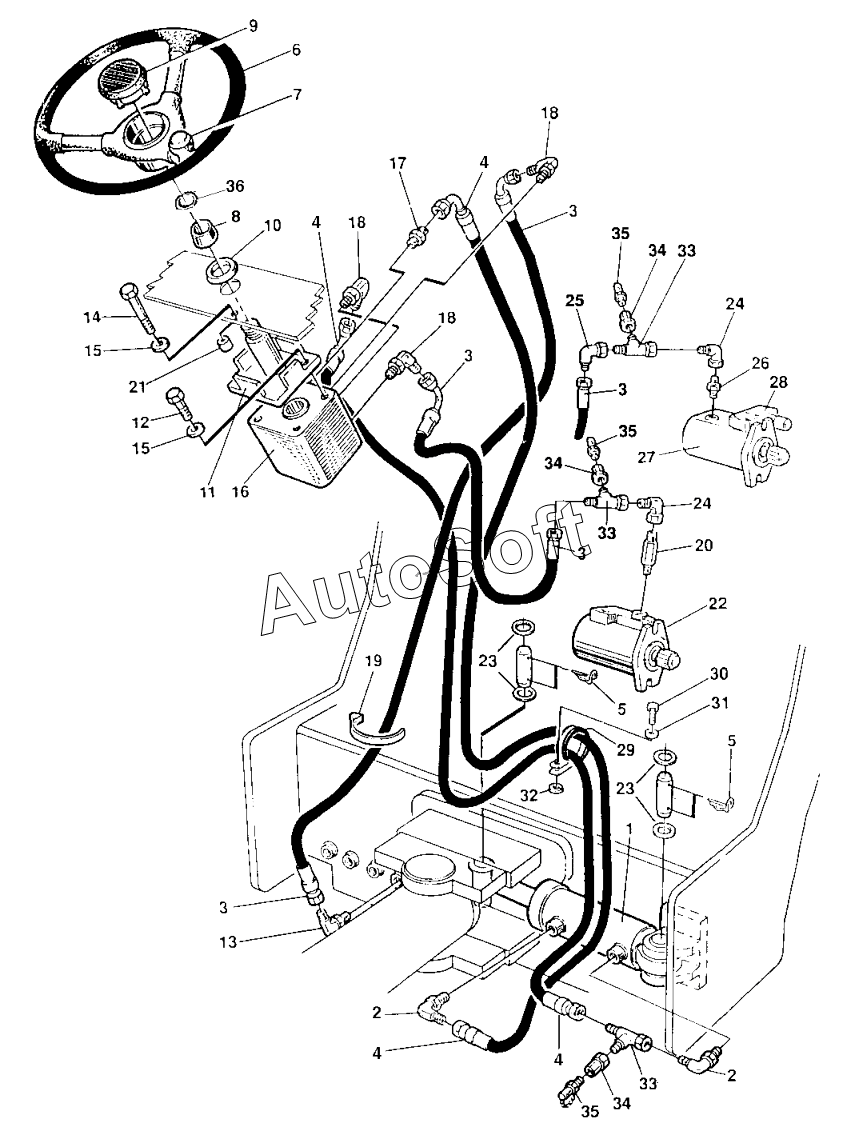

Каталог запасных частей к технике: DYNAPAC Dynapac CC142 (2009). Steering system Up to 602X2957
1
2
2
3
3
3
3
3
4
4
4
4
5
5
6
7
8
9
10
11
12
13
13
14
15
15
16
17
18
18
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
31
32
33
33
33
34
34
34
35
35
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Steering cylinder | |
| 2 | 4***5 | Elbow 90 | |
| 3 | 4***9 | Hydraulic hose | |
| 4 | 4***8 | Hydraulic hose | |
| 5 | 4***9 | Cotter pin | |
| 6 | 4***3 | Steering wheel | |
| 7 | 4***4 | Turning knob | |
| 8 | 4***5 | Insert adapter | |
| 9 | 4***6 | Cover plate | |
| 10 | 4***0 | Rubber washer | |
| 11 | 4***3 | Steering column | |
| 12 | 4***8 | Hex. screw | |
| 13 | 4***5 | Elbow 90 | |
| 13 | 4***1 | Elbow 90 | |
| 14 | 4***0 | Hexagon head screw | |
| 15 | 4***4 | Washer | |
| 16 | 4***9 | Steering valve | |
| 17 | 4***0 | Connector | |
| 18 | 4***3 | Connector | |
| 19 | 4***2 | Cable ties | |
| 20 | 4***7 | Connector | |
| 21 | 4***9 | Spacer sleeve | |
| 22 | 4***4 | Hydraulic pump, vibration | |
| 23 | 4***6 | Washer | |
| 24 | 4***4 | Connector | |
| 25 | 4***4 | Connector | |
| 26 | 4***6 | Adapter | |
| 27 | 4***9 | Hydraulic pump, vibration | |
| 28 | 4***3 | Vibration valve | |
| 29 | 4***8 | Clamp | |
| 30 | 4***1 | Hex. screw | |
| 31 | 4***6 | Steel plain washer | |
| 32 | 4***6 | Steel plain washer | |
| 33 | 4***4 | Tee-connector | |
| 34 | D***1 | Connector | |
| 35 | 4***1 | Measuring nipple | |
| 36 | 4***3 | Plain washer |
