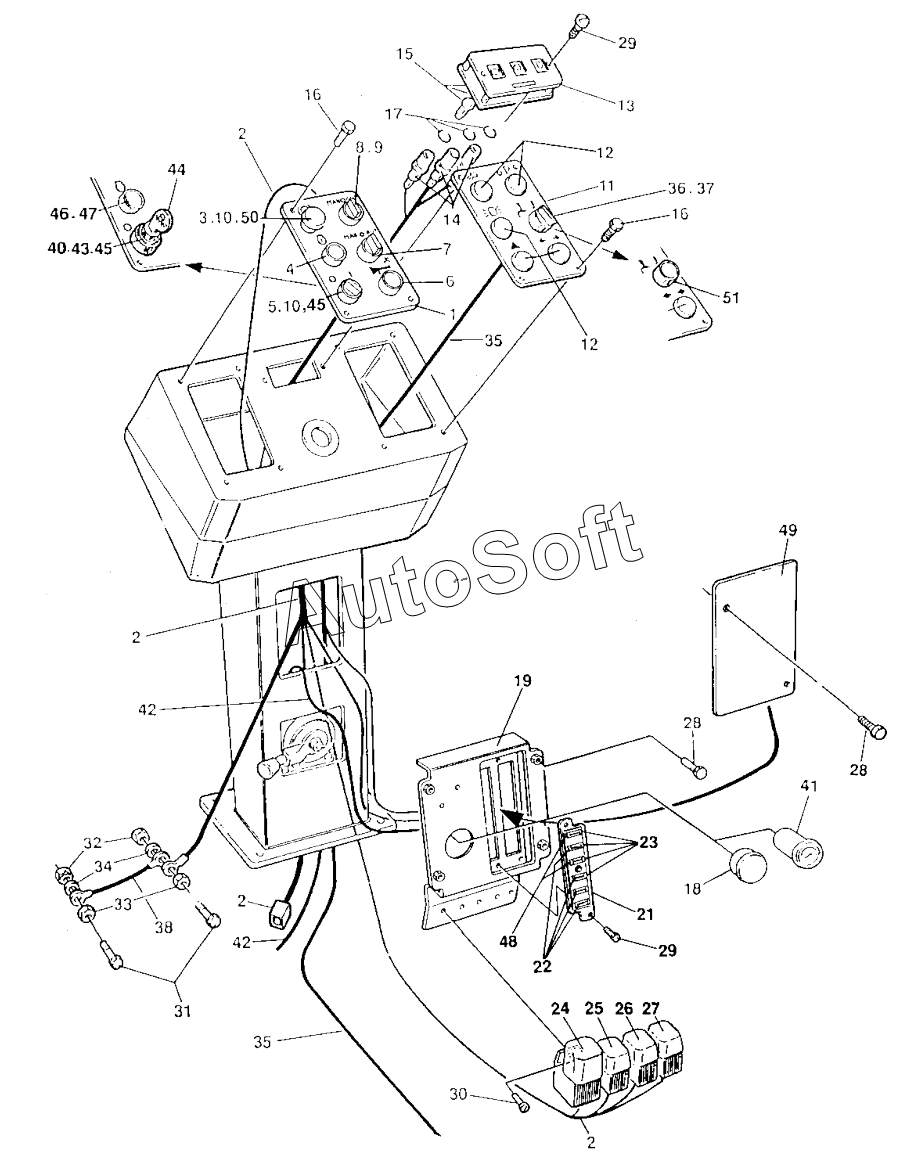

Каталог запасных частей к технике: DYNAPAC Dynapac CC142 (2009). Control panel From 60214252
1
2
2
2
2
3
3
4
5
5
5
6
7
8
9
10
10
11
12
12
13
14
15
16
16
17
18
19
21
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
34
35
35
36
37
38
40
41
41
41
42
42
43
44
45
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Control panel plate | |
| 2 | 4***3 | Cable harness | |
| 3 | 4***4 | Contact piece, NC | |
| 3 | 4***0 | Emergency stop | |
| 4 | 4***8 | Push button | |
| 5 | 4***4 | Decal | |
| 5 | 4***1 | Switch | |
| 5 | 4***3 | Switch | |
| 6 | 4***2 | Push button | |
| 7 | 4***3 | Switch | |
| 8 | 4***8 | Switch | |
| 9 | 4***5 | Connector | |
| 10 | 4***3 | Contact piece, NO | |
| 11 | 4***4 | Control panel plate | |
| 12 | 4***6 | Hole plug | |
| 13 | 4***5 | Display panel | |
| 14 | 4***5 | Lamp socket | |
| 15 | 4***5 | Bulb | |
| 16 | 4***4 | Screw | |
| 17 | 4***9 | O-ring | |
| 18 | 4***0 | Plug | |
| 19 | 4***6 | Distribution control plate | |
| 21 | 4***0 | Fuse box | |
| 21 | 4***7 | Cover | |
| 22 | 4***6 | Fuse | |
| 23 | 4***0 | Connector | |
| 24 | 4***2 | Relay, VBS | |
| 25 | 4***7 | Relay | |
| 26 | 4***7 | Relay | |
| 27 | 4***7 | Relay | |
| 28 | 4***2 | Screw | |
| 29 | 4***7 | Screw | |
| 30 | 4***3 | Screw | |
| 31 | 4***5 | Screw, | |
| 32 | 4***2 | Lock nut | |
| 33 | 4***4 | Hex. nut | |
| 34 | 4***8 | Steel plain washer | |
| 35 | N***d | Not used on this model | |
| 36 | N***d | Not used on this model | |
| 37 | N***d | Not used on this model | |
| 38 | 4***3 | Ground cable | |
| 40 | 4***2 | Contact block | |
| 41 | 4***8 | Lamp holder | |
| 41 | 4***8 | Fuel gauge | |
| 41 | 4***2 | Bulb | |
| 42 | 4***8 | Cable harness | |
| 43 | 4***9 | Switch | |
| 44 | 4***6 | Key Marked 455 | |
| 45 | 4***4 | Contact piece, NC | |
| 46 | 4***9 | Pilot lamp cpl | |
| 47 | 4***2 | Bulb | |
| 48 | 4***7 | Fuse | |
| 49 | 4***4 | Cover | |
| 50 | 4***4 | Contact piece, NC | |
| 51 | N***d | Not used on this model |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
