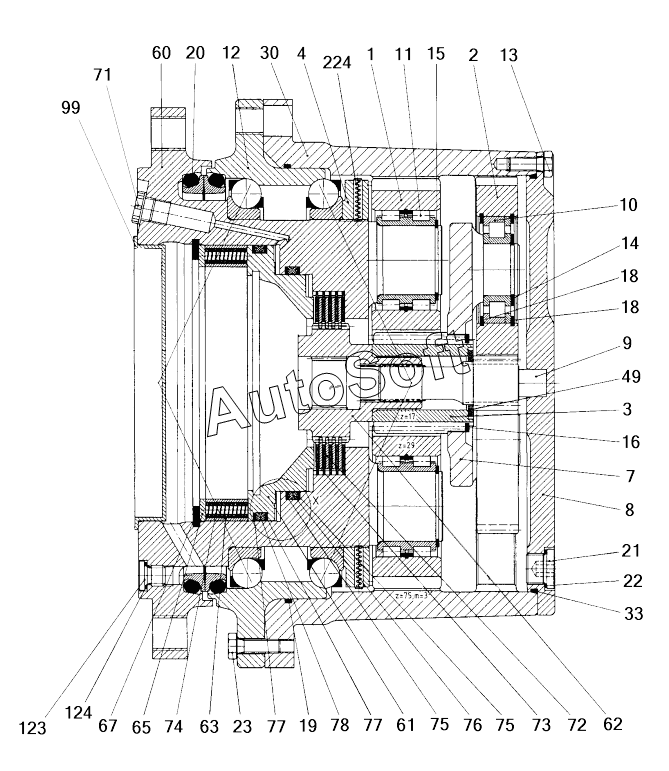

Каталог запасных частей к технике: DYNAPAC Dynapac CC5200 (2017). 4700390604 Drum gear
/94.gif)
1
2
3
4
7
8
9
10
11
12
13
14
15
16
18
18
19
20
21
22
23
30
33
49
60
61
62
63
65
67
71
72
73
74
75
75
76
77
77
78
99
123
124
224
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4700390604 | 4***4 | Drum gear | |
| 4700950480 | 4***0 | Outer disc | |
| 4700950523 | 4***3 | O-ring | |
| 4700950524 | 4***4 | Seal | |
| 4700950526 | 4***6 | O-ring | |
| 4700950527 | 4***7 | Inner disc | |
| 4700950529 | 4***9 | Supporting ring | |
| 4700950530 | 4***0 | Piston seal | |
| 4700950531 | 4***1 | Supporting ring | |
| 4700950532 | 4***2 | Piston seal | |
| 4812156060 | 4***0 | Seal kit, drive gear | |
| 4812156061 | 4***1 | Seal kit, brake | |
| 4812156062 | 4***2 | Disc kit | |
| Pressurespring | P***g | Pressure spring | |
| 1 | 4***3 | Planet gear | |
| 2 | P***r | Planet gear | |
| 3 | 4***4 | Sun gear | |
| 4 | 4***1 | Shaft nut | |
| 7 | P***r | Planet carrier | |
| 8 | C***r | Cover | |
| 9 | C***r | Cylindrical roller | |
| 10 | 4***0 | Cylindrical roller bearing | |
| 11 | 4***1 | Cylindrical roller bearing | |
| 12 | 4***2 | Ball bearing | |
| 13 | S***w | Screw | |
| 14 | S***g | Snap ring | |
| 15 | S***g | Snap ring | |
| 16 | S***g | Snap ring | |
| 18 | S***g | Snap ring | |
| 19 | 4***3 | O-ring | |
| 20 | 4***4 | Seal | |
| 21 | 4***1 | Plug | |
| 22 | 4***2 | Seal ring | |
| 23 | S***w | Screw | |
| 30 | 4***5 | Ring gear | |
| 33 | 4***6 | O-ring | |
| 44 | 4***8 | Sun gear shaft | |
| 49 | 4***9 | Drum flange | |
| 60 | S***e | Spindle | |
| 61 | 4***4 | Piston | |
| 62 | C***r | Coupler | |
| 63 | S***r | Spacer | |
| 65 | D***c | Limited slip disc | |
| 67 | S***g | Snap ring | |
| 71 | 4***5 | Plug | |
| 72 | 4***7 | Inner disc | |
| 73 | 4***0 | Outer disc | |
| 74 | P***g | Pressure spring | |
| 75 | 4***9 | Supporting ring | |
| 76 | 4***0 | Piston seal | |
| 77 | 4***1 | Supporting ring | |
| 78 | 4***2 | Piston seal | |
| 99 | P***g | Plug connector see engine Gr. 9 | |
| 123 | 4***3 | Plug | |
| 124 | 4***4 | Seal ring | |
| 224 | 4***8 | Spring dowel sleeve |
