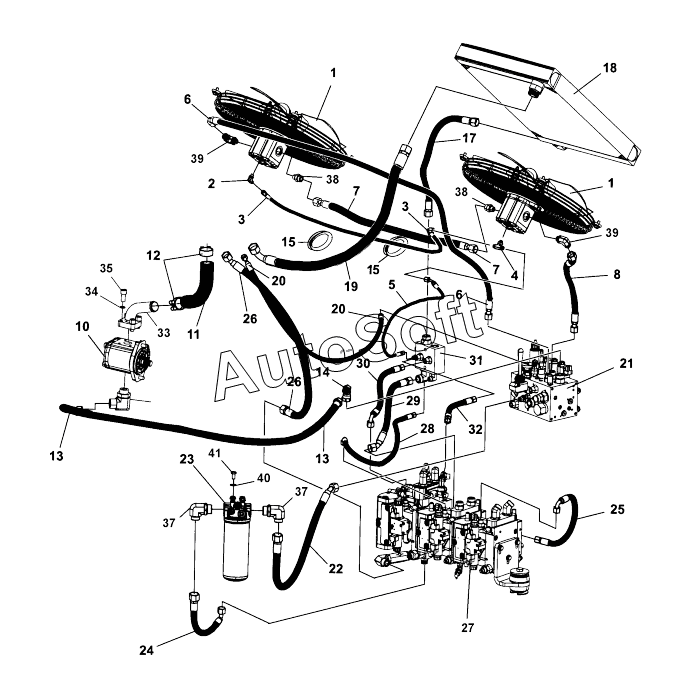

Каталог запасных частей к технике: DYNAPAC Dynapac CC5200 (2017). Hydraulic hoses, engine room
/133.gif)
1
1
2
3
3
4
5
6
6
7
7
8
10
11
12
13
13
14
15
15
17
18
19
20
20
21
22
23
23
23
23
24
25
26
26
27
28
29
30
31
32
33
34
35
37
37
38
38
39
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***n | Fan assembly | |
| 2 | 4***7 | Elbow 90, O-ring | |
| 3 | 4***3 | Hydraulic hose | |
| 4 | 4***0 | Tee-connector orfs | |
| 5 | 4***2 | Hydraulic hose | |
| 6 | 4***6 | Hydraulic hose | |
| 7 | 4***7 | Hydraulic hose | |
| 8 | 4***3 | Hydraulic hose | |
| 10 | H***p | Hydraulic pump, Cpl | |
| 11 | 4***3 | Hydraulic hose | |
| 12 | 4***2 | Clamp | |
| 13 | 4***7 | Hydraulic hose | |
| 14 | 4***4 | Connector elbow 90 ORFS | |
| 15 | 4***3 | Hose guard | |
| 17 | 4***4 | Hydraulic hose | |
| 18 | O***r | Oil cooler | |
| 19 | 4***5 | Hydraulic hose | |
| 20 | 4***8 | Hydraulic hose | |
| 21 | H***e | Hydraulic valve | |
| 22 | 4***9 | Hydraulic hose | |
| 23 | 4***8 | Sensor Red | |
| 23 | 4***0 | Hydraulic oil filter | |
| 23 | 4***2 | Hydraulic oil filter element | |
| 23 | 4***4 | Fiction ring, filter head | |
| 24 | 4***7 | Hydraulic hose | |
| 25 | 4***6 | Hydraulic hose | |
| 26 | 4***0 | Hydraulic hose | |
| 27 | H***p | Hydraulic pump, Cpl | |
| 28 | 4***3 | Hydraulic hose | |
| 29 | 4***9 | Hydraulic hose | |
| 30 | 4***6 | Hydraulic hose | |
| 31 | C***k | Connection block | |
| 32 | 4***1 | Hydraulic hose | |
| 33 | 4***8 | Suction pipe | |
| 34 | 4***9 | Washer | |
| 35 | 4***4 | Screw | |
| 36 | 4***8 | Elbow 90, O-ring with swivel | |
| 37 | 4***1 | Connector elbow 90 orfs | |
| 38 | 4***4 | Straight connector | |
| 39 | 4***2 | Elbow 90 orfs | |
| 40 | 4***0 | Washer | |
| 41 | 4***8 | Hex. screw |
