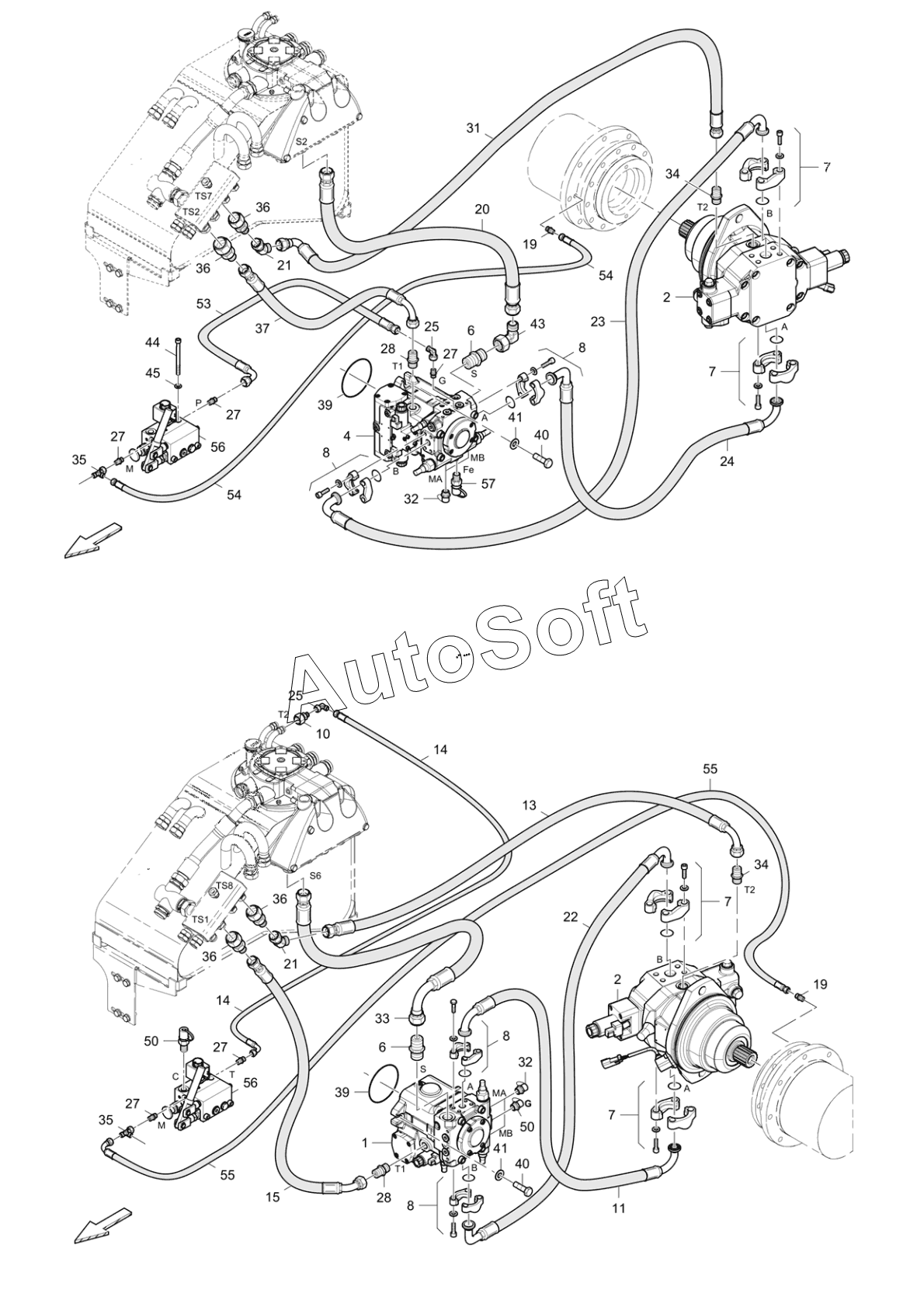

Каталог запасных частей к технике: DYNAPAC Dynapac SD2550C (ч. 2) (2018). 4812027654A Hydraulic, drive system
1
2
2
2.1
2.2
2.3
2.4
4
6
6
7
7
7
7
7.1
7.1
7.2
7.2
7.3
7.3
8
8
8
8
8.1
8.1
8.2
8.2
8.3
8.3
10
11
13
14
14
15
19
19
20
21
21
22
23
24
25
25
27
27
27
27
27
28
28
31
32
32
33
34
34
35
35
36
36
36
36
37
39
39
40
40
41
41
43
44
45
50
50
53
54
54
55
55
56
56
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | Pump | |
| 10 | D***2 | Reducing socket | |
| 11 | 4***8 | Hose | |
| 13 | 4***1 | Hose | |
| 14 | 4***1 | Hose | |
| 15 | 4***7 | Hose | |
| 19 | D***1 | Male connector | |
| 2 | 4***9 | Hydraulic motor | |
| 2.1 | D***2 | Solenoid | |
| 2.2 | 4***0 | Revolution sensor | |
| 2.3 | 4***6 | Seal kit | |
| 2.4 | 4***9 | O-ring O ring | |
| 20 | 4***3 | Hose | |
| 21 | D***8 | Elbow union | |
| 22 | 4***7 | Hose | |
| 23 | 4***6 | Hose | |
| 24 | 4***5 | Hose | |
| 25 | D***6 | Elbow socket | |
| 27 | D***4 | Male connector | |
| 28 | D***0 | Male connector | |
| 31 | 4***2 | Hose | |
| 32 | D***8 | Test point | |
| 33 | 4***4 | Hose | |
| 34 | D***6 | Male connector | |
| 35 | D***6 | Stud | |
| 36 | 4***4 | Reducing union | |
| 37 | 4***1 | Hose | |
| 39 | 4***9 | O-ring | |
| 4 | 4***1 | Pump | |
| 40 | 0***3 | Screw | |
| 41 | 0***0 | Plain washer | |
| 43 | D***2 | Elbow socket | |
| 44 | 0***3 | Screw slotted | |
| 45 | 0***6 | Schnorr-lock washer | |
| 50 | D***9 | Test point | |
| 53 | 4***7 | Hose | |
| 54 | 4***7 | Hose | |
| 55 | 4***4 | Hose | |
| 56 | 4***9 | Brakevalve | |
| 56 | 4***0 | Brakevalve | |
| 57 | D***9 | Test connector | |
| 6 | D***2 | Male connector | |
| 7 | 4***4 | Flange | |
| 7.1 | D***5 | Flange | |
| 7.2 | D***9 | O-ring | |
| 7.3 | 5***4 | Hexagon head screw | |
| 8 | 4***6 | Flange | |
| 8.1 | D***0 | Flange | |
| 8.2 | D***3 | O-ring | |
| 8.3 | 0***8 | Hexagon socket head cap screw |
