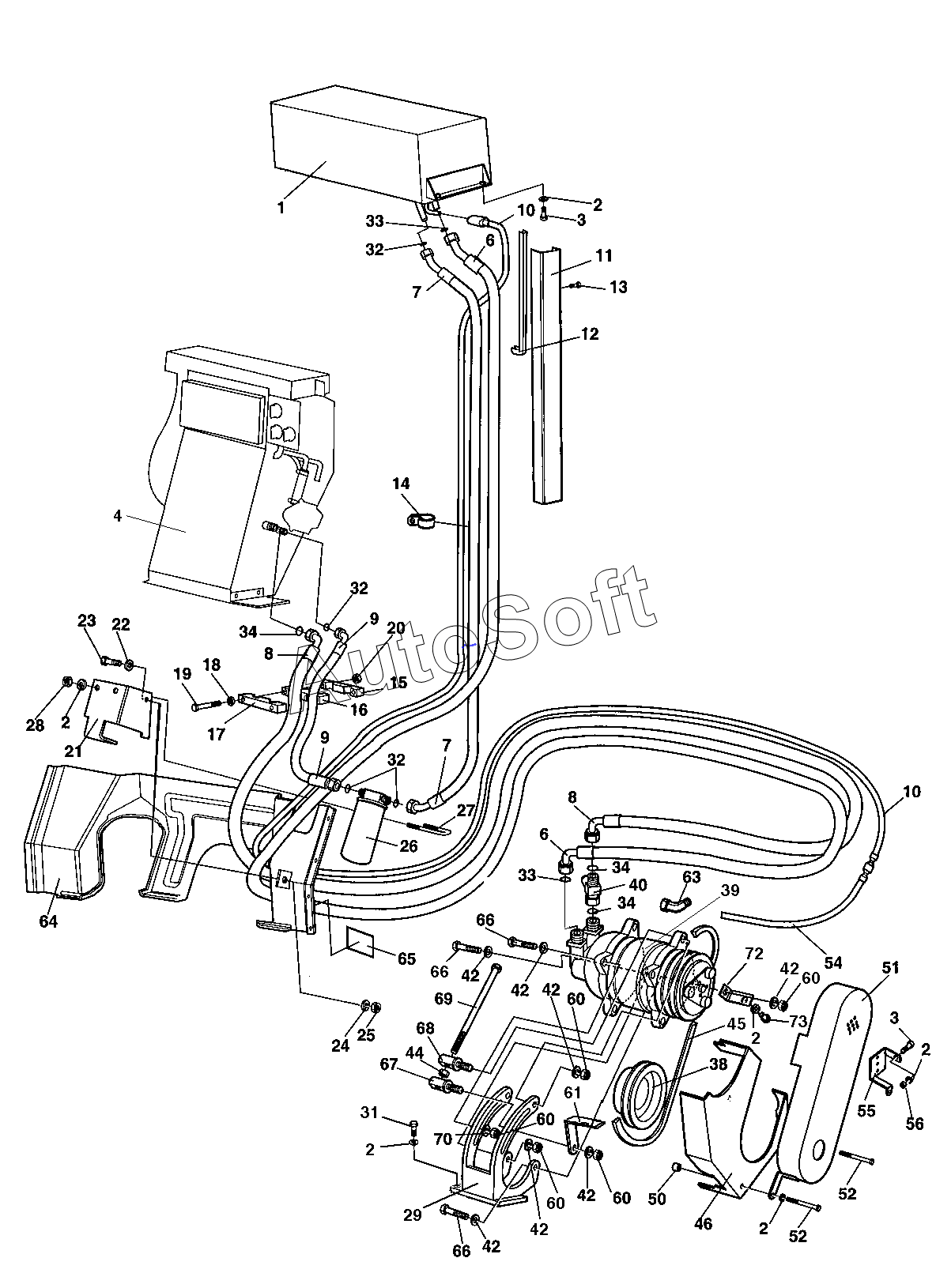

Каталог запасных частей к технике: DYNAPAC Dynapac CC322 (2008). Air conditioner assembly
1
2
2
2
2
2
2
3
3
4
6
6
7
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
31
32
32
32
33
33
34
34
34
38
39
40
42
42
42
42
42
42
42
44
45
46
50
51
52
52
54
55
56
60
60
60
60
60
61
63
64
65
66
66
66
67
68
69
70
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 396161 | 3***1 | V-belt guard | |
| 1 | C***r | Condensor assembly | |
| 2 | 9***9 | Washer 8,4x16x1,5 | |
| 3 | 5***2 | Screw | |
| 4 | 3***6 | Heater/AC unit | |
| 6 | 3***5 | Refrigerant hose | |
| 7 | 3***5 | Refrigerant hose | |
| 8 | 3***6 | Refrigerant hose | |
| 9 | 3***4 | Refrigerant hose | |
| 10 | 3***8 | Cable harness | |
| 11 | 3***3 | Hose protection | |
| 12 | 2***8 | Ledge | |
| 13 | 5***3 | Screw M6x16 | |
| 14 | 9***6 | Clamp | |
| 15 | 3***2 | Hose holder | |
| 16 | 3***3 | Hose holder | |
| 17 | 3***4 | Hose holder | |
| 18 | 9***8 | Washer 6,4x12x1,5 | |
| 19 | 5***2 | Screw | |
| 20 | 9***3 | Lock nut | |
| 21 | 3***5 | Holder | |
| 22 | 9***1 | Washer 13x24x2 | |
| 23 | 5***9 | Hex. screw | |
| 24 | 3***6 | Washer | |
| 25 | 5***9 | Lock nut M12 | |
| 26 | 3***4 | Drying filter | |
| 27 | 3***3 | Pipe clamp | |
| 28 | 5***3 | Lock nut M8 | |
| 29 | 3***3 | Compressor bracket | |
| 30 | 9***4 | Washer | |
| 31 | 5***8 | Screw | |
| 32 | 3***7 | O-ring | |
| 33 | 3***8 | O-ring | |
| 34 | 3***9 | O-ring | |
| 38 | 3***1 | Pulley | |
| 39 | 3***7 | Compressor | |
| 40 | 3***9 | Service fitting | |
| 42 | 9***0 | Washer 10,5x22x2 | |
| 44 | 5***6 | Nut | |
| 45 | 4***4 | V-belt | |
| 46 | 3***3 | V-belt guard | |
| 50 | 3***7 | Spacer | |
| 51 | 3***4 | Belt guard | |
| 52 | 5***0 | Screw | |
| 54 | 9***3 | Conduit | |
| 55 | 3***0 | Fuse holder | |
| 56 | 5***5 | Nut | |
| 60 | 7***2 | Lock nut | |
| 61 | 3***3 | Bracket | |
| 63 | 8***1 | Connector | |
| 64 | 3***5 | Cover | |
| 65 | 9***5 | Safety decal | |
| 66 | 5***1 | Screw | |
| 67 | 3***1 | Set screw | |
| 68 | 3***2 | Set screw | |
| 69 | 7***5 | Screw | |
| 70 | 9***7 | Washer 10,5x22x4 | |
| 72 | 3***0 | Bracket | |
| 73 | 5***9 | Screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
