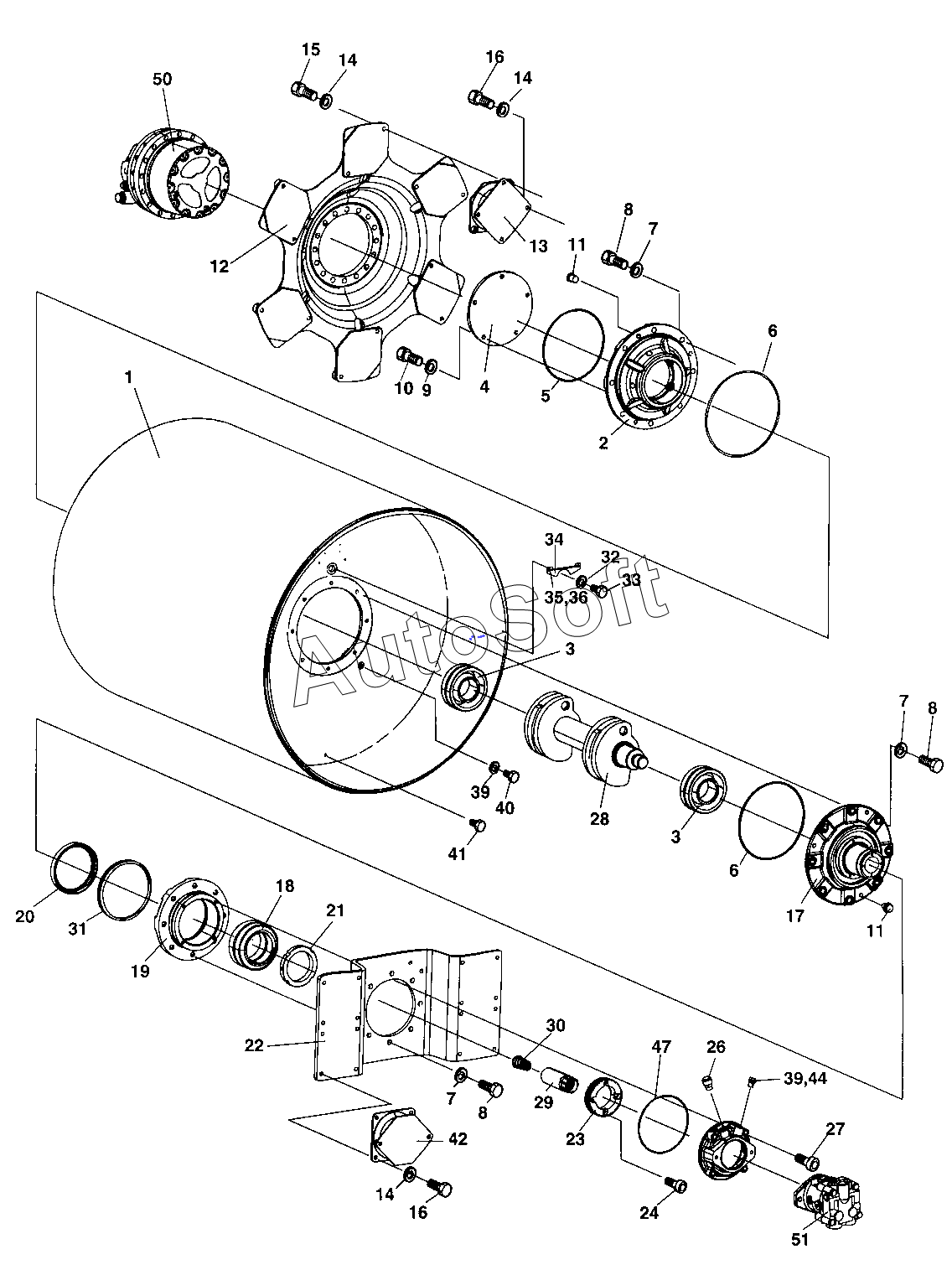

Каталог запасных частей к технике: DYNAPAC Dynapac CC322 (2008). Drum
1
2
3
3
4
5
6
6
7
7
7
8
8
8
9
10
11
11
12
13
14
14
14
15
16
16
17
18
19
20
21
22
23
24
26
27
28
29
30
31
32
33
34
35
36
39
39
40
41
42
44
47
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Drum | |
| 2 | 3***0 | Bearing housing | |
| 3 | 1***0 | Spherical roller bearing | |
| 4 | 3***9 | Cover | |
| 5 | 1***5 | O-ring | |
| 6 | 1***4 | O-ring 70 | |
| 7 | 9***2 | Washer 17x30x3 | |
| 8 | 5***6 | Hex. screw | |
| 9 | 9***0 | Washer 10,5x22x2 | |
| 10 | 5***8 | Screw | |
| 11 | 9***5 | Plug | |
| 12 | 3***6 | Drive disc | |
| 13 | 3***0 | Shock absorber | |
| 14 | 9***1 | Washer 13x24x2 | |
| 15 | 9***9 | Screw | |
| 16 | 5***1 | Hex. screw | |
| 17 | 3***7 | Bearing housing | |
| 18 | 1***1 | Taper roller bearing | |
| 19 | 3***8 | Bearing housing | |
| 20 | 3***2 | Sealing | |
| 21 | 3***7 | Shaft nut | |
| 22 | 3***5 | Holder plate | |
| 23 | 3***2 | Gear wheel | |
| 24 | 5***8 | Screw | |
| 25 | 3***0 | Motor adapter | |
| 26 | 9***6 | Breather M14 | |
| 27 | 5***9 | Hex. screw | |
| 28 | 3***5 | Eccentric shaft | |
| 29 | 3***7 | Splined sleeve | |
| 30 | 3***5 | Spring | |
| 31 | 9***7 | V-ring | |
| 32 | 1***7 | Seal ring M30 | |
| 33 | 3***4 | Magnetic plug M30 | |
| 34 | 3***5 | Drop plate | |
| 35 | 9***9 | Washer 8,4x16x1,5 | |
| 36 | 5***9 | Screw | |
| 37 | 3***1 | Sign plate | |
| 38 | 5***2 | Drive screw | |
| 39 | 1***7 | Sealing M12 | |
| 40 | 3***6 | Plug | |
| 41 | 5***3 | Screw M12x16 | |
| 42 | 3***1 | Shock absorber | |
| 44 | 9***6 | Steel plug threaded | |
| 47 | 1***5 | O-ring | |
| 50 | D***r | Drum gear | |
| 51 | V***r | Vibration motor, cpl |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
