Каталог запасных частей к технике: DYNAPAC Dynapac CC322 (2008). Fuel system
28
19
20
20
21
22
22
23
23
24
24
24
25
26
27
18
18
29
30
30
30
31
32
33
33
34
35
36
10
10
2
3
4
5
6
7
8
9
9
9
9
1
11
11
12
12
12
12
13
13
13
14
14
15
15
17

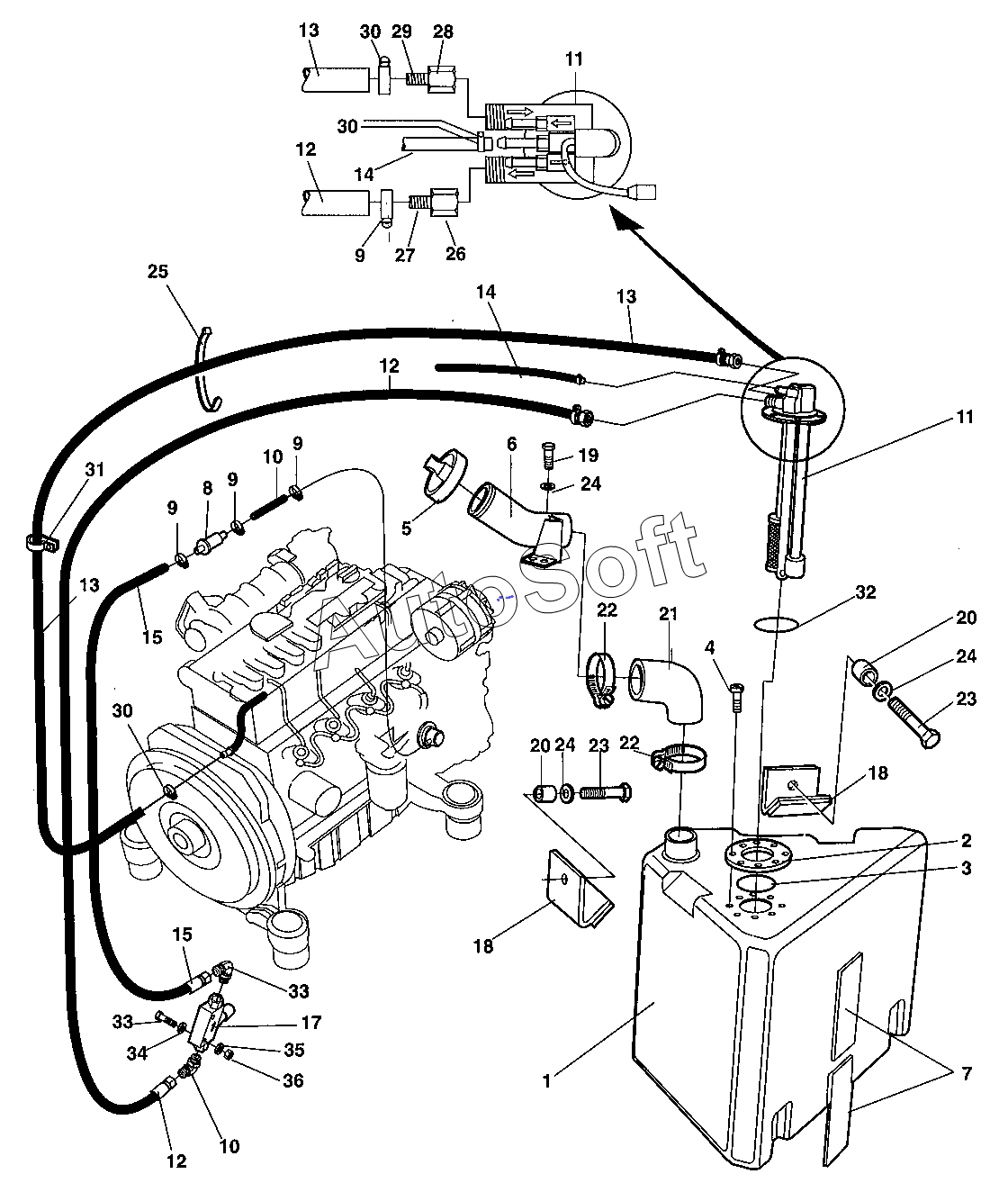

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 902866 | 9***6 | Key Marked 455 | |
| 1 | 3***2 | Fuel tank | |
| 2 | 3***7 | Flange | |
| 3 | 1***8 | O-ring | |
| 4 | 7***4 | Screw | |
| 5 | 3***4 | Cap | |
| 6 | 3***2 | Filling pipe | |
| 7 | 3***9 | Rubber cloth | |
| 8 | 9***2 | Fuel strainer | |
| 9 | 3***1 | Hose clamp | |
| 10 | 9***5 | Fuel hose | |
| 11 | 3***8 | Level sender | |
| 12 | 3***9 | Fuel hose | |
| 12 | 9***5 | Fuel hose | |
| 13 | 9***4 | Fuel hose | |
| 14 | 3***4 | Plastic hose | |
| 15 | 3***3 | Fuel hose | |
| 16 | 7***1 | Elbow 90, O-ring | |
| 17 | 9***9 | Fuel supply pump | |
| 18 | 3***8 | Holder | |
| 19 | 5***8 | Screw | |
| 20 | 3***4 | Spacer sleeve | |
| 21 | 3***0 | Rubber hose | |
| 22 | 3***8 | Hose clamp | |
| 23 | 5***0 | Screw | |
| 24 | 9***0 | Washer 10,5x22x2 | |
| 25 | 9***2 | Cable ties | |
| 26 | 9***5 | Hose connection socket | |
| 27 | 9***3 | Hose connection | |
| 28 | 9***4 | Hose connection socket | |
| 29 | 9***1 | Hose connection | |
| 30 | 3***5 | Hose clamp | |
| 31 | 9***0 | Clamp | |
| 32 | 9***7 | O-ring | |
| 33 | 5***6 | Screw | |
| 34 | 9***8 | Washer 6,4x12x1,5 | |
| 35 | 9***5 | Washer | |
| 36 | 5***2 | Lock nut M6 |
