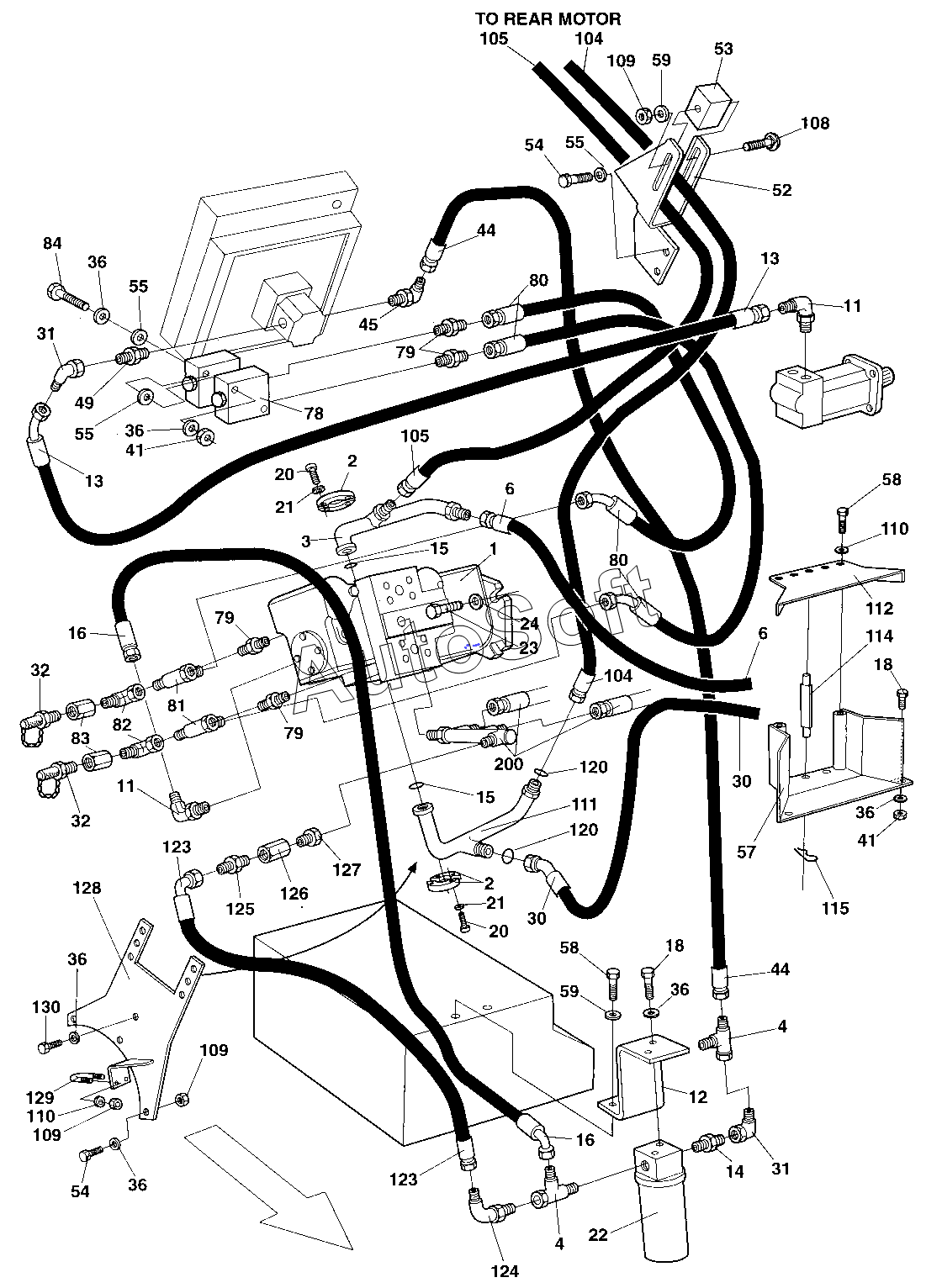

Каталог запасных частей к технике: DYNAPAC Dynapac CC322 (2008). Propulsion system Pump
1
2
2
3
4
4
6
6
11
11
12
13
13
14
15
15
16
16
18
18
20
20
21
21
22
23
24
30
30
31
31
32
32
36
36
36
36
36
36
41
41
44
44
45
49
52
53
54
54
55
55
55
57
58
58
59
59
78
79
79
79
80
80
81
82
83
84
104
104
105
105
108
109
109
109
110
110
111
112
114
115
120
120
123
123
124
125
126
127
128
129
130
200
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 160188 | 1***8 | O-ring | |
| 359551 | 3***1 | Filter head | |
| 359552 | 3***2 | Cleaning filter element | |
| 372229 | 3***9 | Filter element Hydraulic | |
| 1 | 3***6 | Hydraulic pump | |
| 2 | 9***6 | Flange half | |
| 3 | 3***3 | Connector | |
| 4 | 2***3 | Adapter | |
| 6 | 4***3 | Hydraulic hose | |
| 11 | 3***4 | Connector | |
| 12 | 3***7 | Holder plate | |
| 13 | 4***3 | Hydraulic hose | |
| 14 | 3***8 | Adapter | |
| 15 | 9***4 | O-ring | |
| 16 | 4***1 | Hydraulic hose | |
| 18 | 5***8 | Screw | |
| 20 | 5***7 | Screw | |
| 21 | 9***7 | Washer 10x18x2 | |
| 22 | H***r | Hydraulic oil filter | |
| 23 | 5***4 | Screw | |
| 24 | 9***3 | Washer 13x30x4 | |
| 30 | 4***4 | Hydraulic hose | |
| 31 | 3***5 | Elbow 90 | |
| 32 | 9***5 | Measuring nipple | |
| 36 | 9***0 | Washer 10,5x22x2 | |
| 41 | 5***6 | Nut | |
| 44 | 4***5 | Hydraulic hose | |
| 45 | 3***7 | Adapter | |
| 49 | 9***0 | Connector | |
| 52 | 3***2 | Hose clamp | |
| 53 | 3***2 | Hose clamp | |
| 54 | 5***9 | Screw | |
| 55 | 9***7 | Washer 10,5x22x4 | |
| 57 | 3***3 | Hose clamp | |
| 58 | 5***1 | Screw | |
| 59 | 9***0 | Washer 8,4x22x3 | |
| 78 | 3***8 | Flushing valve | |
| 79 | 7***9 | Straight connector orfs | |
| 80 | 4***5 | Hydraulic hose | |
| 81 | 7***4 | T-connection, O-ring with swivel | |
| 82 | 7***1 | Elbow 90, O-ring with swivel | |
| 83 | 7***7 | Straight connector | |
| 84 | 5***7 | Screw | |
| 104 | 4***5 | Hydraulic hose | |
| 105 | 3***9 | Hydraulic hose | |
| 108 | 9***9 | Bolt | |
| 109 | 5***5 | Nut | |
| 110 | 9***9 | Washer 8,4x16x1,5 | |
| 111 | 3***2 | Connector | |
| 112 | 3***5 | Cover | |
| 114 | 3***0 | Spacer | |
| 115 | 9***5 | Cotter pin | |
| 120 | 9***0 | O-ring | |
| 123 | 4***2 | Hydraulic hose | |
| 124 | 2***0 | Elbow 90, O-ring | |
| 125 | 3***6 | Adapter | |
| 126 | 9***4 | Check valve | |
| 127 | 3***8 | Straight connector | |
| 128 | 3***7 | Bracket | |
| 129 | 9***5 | U-bolt | |
| 130 | 5***1 | Screw | |
| 200 | E***s | Existing parts |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
