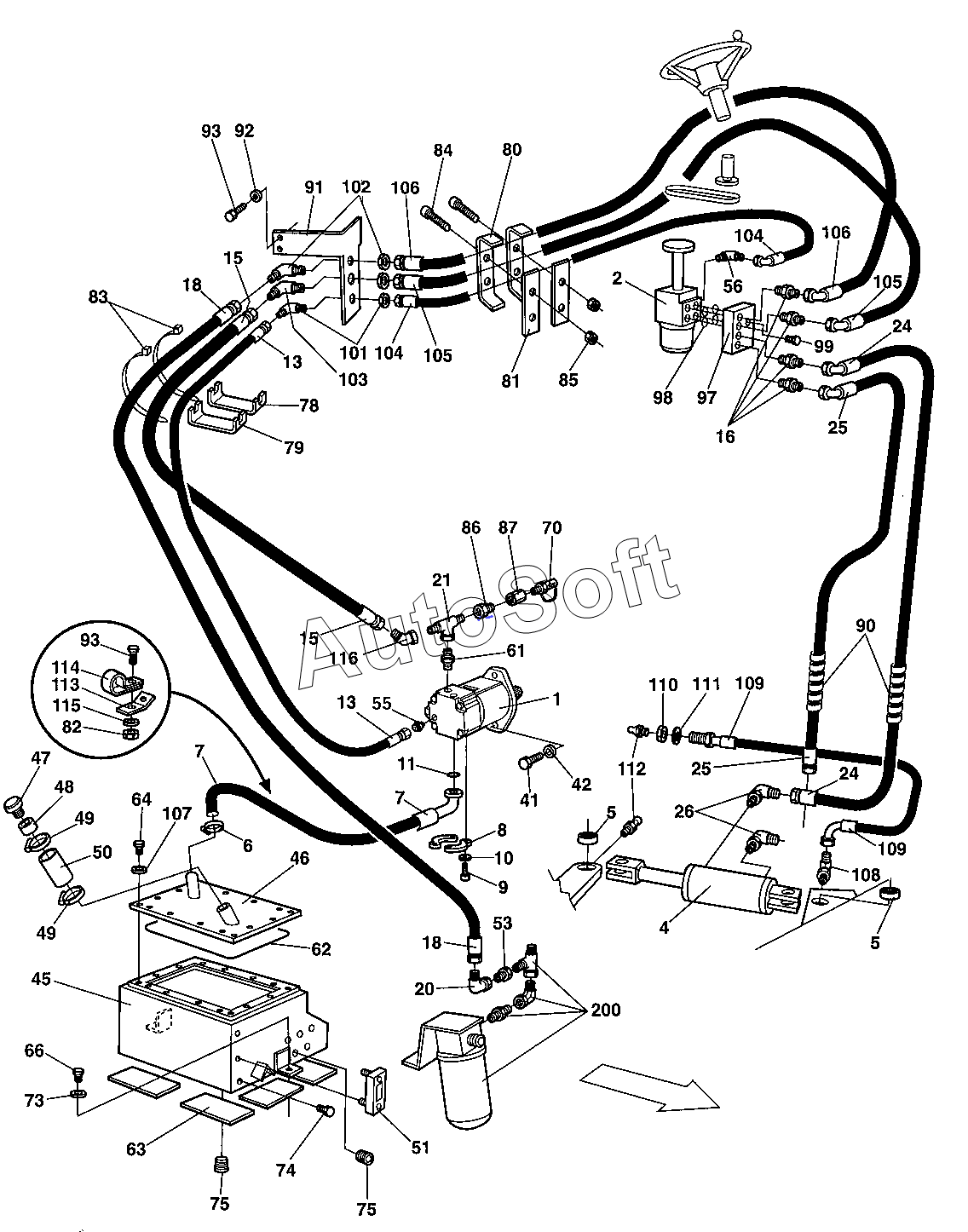

Каталог запасных частей к технике: DYNAPAC Dynapac CC322 (2008). Steering system Up to 62111099
1
2
4
5
5
6
7
7
8
9
10
11
13
13
15
15
16
18
18
20
21
24
24
25
25
26
41
42
45
46
47
48
49
49
50
51
53
55
56
61
62
63
64
66
70
73
74
75
75
78
79
80
81
82
83
84
85
86
87
90
91
92
93
93
97
98
99
101
102
103
104
104
105
105
106
106
107
108
109
109
110
111
112
113
114
115
116
200
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Hydraulic pump | |
| 2 | 3***9 | Pilot valve | |
| 4 | 3***2 | Steering cylinder | |
| 5 | 8***6 | Ball bushing | |
| 6 | 9***8 | Hose clamp | |
| 7 | 3***0 | Hydraulic hose | |
| 8 | 2***9 | Split flange | |
| 9 | 5***9 | Screw | |
| 10 | 9***7 | Washer 10x18x2 | |
| 11 | 8***3 | O-ring | |
| 13 | 4***8 | Hydraulic hose | |
| 15 | 4***0 | Hydraulic hose | |
| 16 | 9***1 | Connector | |
| 18 | 4***5 | Hydraulic hose | |
| 20 | 3***4 | Connector | |
| 21 | 2***3 | Connector | |
| 24 | 4***7 | Hydraulic hose | |
| 25 | 4***8 | Hydraulic hose | |
| 26 | 3***0 | Elbow 90 | |
| 41 | 5***6 | Screw | |
| 42 | 9***7 | Washer 10x18x2 | |
| 45 | 3***2 | Hydraulic oil tank | |
| 46 | 3***9 | Cover | |
| 47 | 3***8 | Ventilating filter | |
| 48 | 3***9 | Connector | |
| 49 | 3***8 | Hose clamp | |
| 50 | 2***7 | Rubber hose | |
| 51 | 9***1 | Oil level gauge | |
| 53 | 9***2 | Reducing | |
| 55 | 3***3 | Straight connector | |
| 56 | 3***3 | Elbow 90, O-ring | |
| 61 | 3***1 | Adapter | |
| 62 | 3***1 | O-ring | |
| 63 | 3***9 | Rubber cloth | |
| 64 | 5***3 | Screw | |
| 66 | 5***8 | Screw | |
| 70 | 9***1 | Measuring nipple | |
| 73 | 9***7 | Washer 10,5x28x6 | |
| 74 | 2***2 | Plug 3/4NPTF | |
| 75 | 8***6 | Plug | |
| 78 | 3***7 | Hose clamp | |
| 79 | 3***8 | Hose clamp | |
| 80 | 3***9 | Hose clamp | |
| 81 | 3***0 | Hose clamp | |
| 82 | 9***6 | Lock nut M8 | |
| 83 | 3***2 | Cable ties | |
| 84 | 5***1 | Screw | |
| 85 | 9***5 | Lock nut M6 | |
| 86 | 3***1 | Reducing | |
| 87 | 4***1 | Connector | |
| 88 | 5***6 | Screw | |
| 89 | 9***7 | Washer 10,5x28x6 | |
| 90 | 9***2 | Hose shield | |
| 91 | 3***9 | Holder plate | |
| 92 | 9***6 | Washer 8,4x16x3,0 | |
| 93 | 5***1 | Screw | |
| 97 | 3***5 | Valve block | |
| 98 | 1***7 | O-ring | |
| 99 | 9***3 | Screw | |
| 101 | 2***2 | Connector | |
| 102 | 9***5 | Bulkhead elbow | |
| 103 | 2***2 | Bulkhead union | |
| 104 | 4***7 | Hydraulic hose | |
| 105 | 4***2 | Hydraulic hose | |
| 106 | 4***3 | Hydraulic hose | |
| 107 | 6***9 | Washer | |
| 108 | 3***9 | Straight connector | |
| 109 | 9***2 | Hydraulic hose | |
| 110 | 9***1 | Nut | |
| 111 | 9***1 | Washer 13x24x2 | |
| 112 | 9***4 | Grease fitting | |
| 113 | 3***0 | Bracket | |
| 114 | 9***9 | Pipe clamp | |
| 115 | 9***9 | Washer 8,4x16x1,5 | |
| 116 | 2***2 | Elbow 45 | |
| 200 | E***s | Existing parts |
