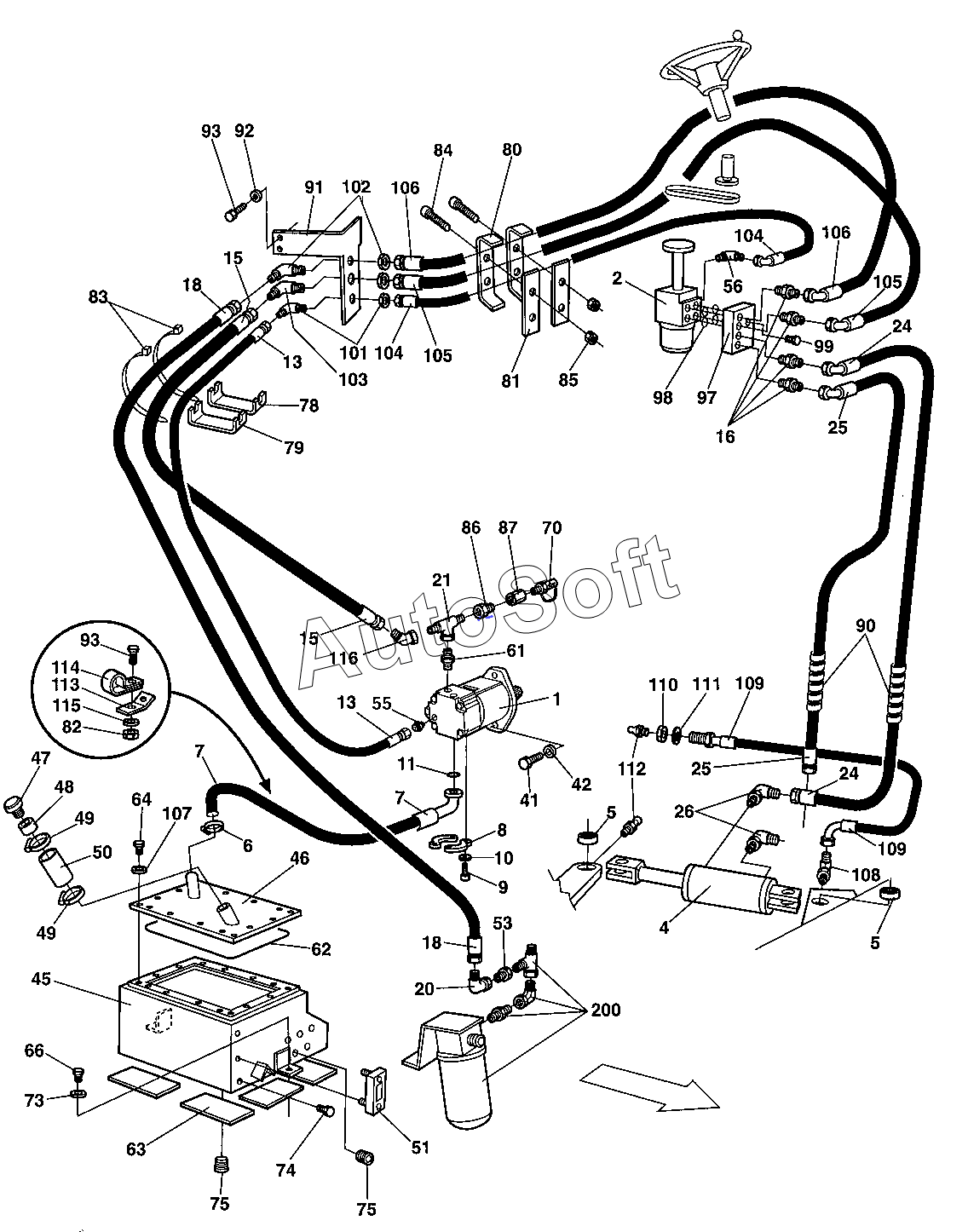

Каталог запасных частей к технике: DYNAPAC Dynapac CC322 (2008). Steering system From 62111100
85
97
93
93
92
91
90
87
86
98
84
83
82
81
80
79
78
75
75
108
200
116
115
114
113
112
111
110
109
109
74
107
106
106
105
105
104
104
103
102
101
99
11
26
25
25
24
24
21
20
18
18
16
15
15
13
13
41
10
9
8
7
7
6
5
5
4
2
53
73
70
66
64
63
62
61
56
55
1
51
50
49
49
48
47
46
45
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Hydraulic pump | |
| 2 | 3***9 | Pilot valve | |
| 4 | 3***2 | Steering cylinder | |
| 5 | 8***6 | Ball bushing | |
| 6 | 9***8 | Hose clamp | |
| 7 | 3***0 | Hydraulic hose | |
| 8 | 2***9 | Split flange | |
| 9 | 5***9 | Screw | |
| 10 | 9***7 | Washer 10x18x2 | |
| 11 | 8***3 | O-ring | |
| 13 | 4***8 | Hydraulic hose | |
| 15 | 4***0 | Hydraulic hose | |
| 16 | 9***1 | Connector | |
| 18 | 4***5 | Hydraulic hose | |
| 20 | 3***4 | Connector | |
| 21 | 2***3 | Connector | |
| 24 | 4***7 | Hydraulic hose | |
| 25 | 4***8 | Hydraulic hose | |
| 26 | 3***0 | Elbow 90 | |
| 41 | 5***6 | Screw | |
| 42 | 9***7 | Washer 10x18x2 | |
| 45 | 3***2 | Hydraulic oil tank | |
| 46 | 3***9 | Cover | |
| 47 | 3***8 | Ventilating filter | |
| 48 | 3***9 | Connector | |
| 49 | 3***8 | Hose clamp | |
| 50 | 2***7 | Rubber hose | |
| 51 | 9***1 | Oil level gauge | |
| 53 | 9***2 | Reducing | |
| 55 | 3***3 | Straight connector | |
| 56 | 3***3 | Elbow 90, O-ring | |
| 61 | 3***1 | Adapter | |
| 62 | 3***1 | O-ring | |
| 63 | 3***9 | Rubber cloth | |
| 64 | 5***3 | Screw | |
| 66 | 5***8 | Screw | |
| 70 | 9***1 | Measuring nipple | |
| 73 | 9***7 | Washer 10,5x28x6 | |
| 74 | 2***2 | Plug 3/4NPTF | |
| 75 | 8***6 | Plug | |
| 78 | 3***7 | Hose clamp | |
| 79 | 3***8 | Hose clamp | |
| 80 | 3***9 | Hose clamp | |
| 81 | 3***0 | Hose clamp | |
| 82 | 9***6 | Lock nut M8 | |
| 83 | 3***2 | Cable ties | |
| 84 | 5***1 | Screw | |
| 85 | 9***5 | Lock nut M6 | |
| 86 | 3***1 | Reducing | |
| 87 | 4***1 | Connector | |
| 88 | 5***6 | Screw | |
| 89 | 9***7 | Washer 10,5x28x6 | |
| 90 | 9***2 | Hose shield | |
| 91 | 3***9 | Holder plate | |
| 92 | 9***6 | Washer 8,4x16x3,0 | |
| 93 | 5***1 | Screw | |
| 97 | 3***5 | Valve block | |
| 98 | 1***7 | O-ring | |
| 99 | 9***3 | Screw | |
| 101 | 2***2 | Connector | |
| 102 | 9***5 | Bulkhead elbow | |
| 103 | 2***2 | Bulkhead union | |
| 104 | 4***7 | Hydraulic hose | |
| 105 | 4***2 | Hydraulic hose | |
| 106 | 4***3 | Hydraulic hose | |
| 107 | 6***9 | Washer | |
| 108 | 3***9 | Straight connector | |
| 109 | 9***2 | Hydraulic hose | |
| 110 | 9***1 | Nut | |
| 111 | 9***1 | Washer 13x24x2 | |
| 112 | 9***4 | Grease fitting | |
| 113 | 3***0 | Bracket | |
| 114 | 9***9 | Pipe clamp | |
| 115 | 9***9 | Washer 8,4x16x1,5 | |
| 116 | 2***2 | Elbow 45 | |
| 200 | E***s | Existing parts |
