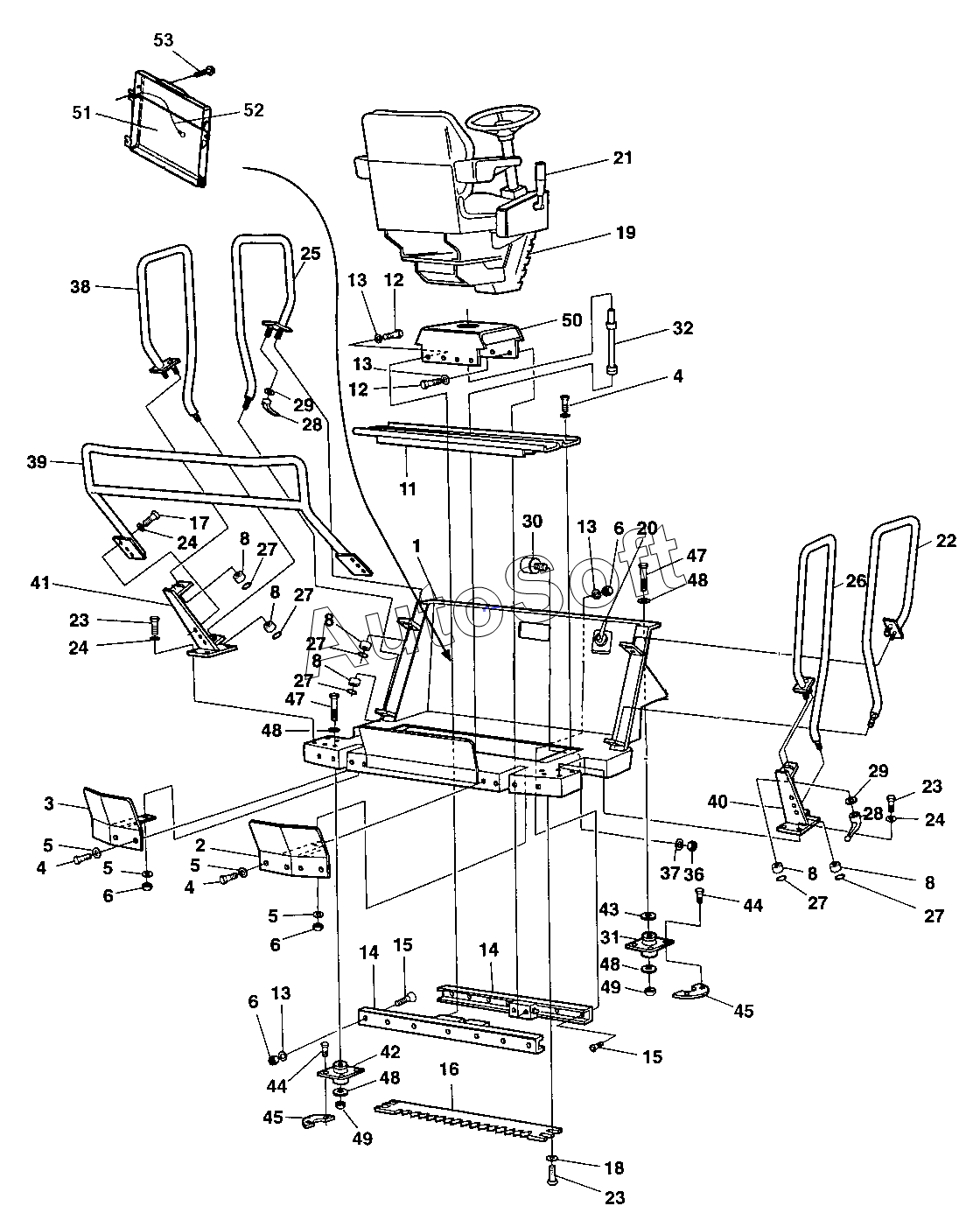

Каталог запасных частей к технике: DYNAPAC Dynapac CC322 (2008). Drivers platform
41
28
28
29
29
30
31
32
36
37
38
39
40
27
27
27
27
27
27
42
43
44
44
45
45
47
47
48
48
48
48
49
49
50
51
52
53
16
2
3
4
4
4
5
5
5
5
6
6
6
6
8
8
8
8
8
8
11
12
12
13
13
13
13
14
14
15
15
1
17
18
19
20
20
21
22
23
23
23
24
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Platform | |
| 2 | 3***5 | Operator protection | |
| 3 | 3***6 | Operator protection | |
| 4 | 5***9 | Screw | |
| 5 | 9***9 | Washer 8,4x16x1,5 | |
| 6 | 5***5 | Nut | |
| 8 | 3***5 | Bushing | |
| 11 | 3***8 | Cover | |
| 12 | 5***1 | Screw | |
| 13 | 6***9 | Washer | |
| 14 | 3***8 | Linear bearing | |
| 15 | 5***3 | Screw | |
| 16 | 3***5 | Locking rail | |
| 17 | 5***8 | Screw | |
| 18 | 6***3 | Washer M10 | |
| 19 | D***t | Drivers seat | |
| 20 | E***s | Engine controls | |
| 20 | E***s | Engine controls | |
| 21 | F***e | Forward and reverse control | |
| 22 | 3***1 | Hand rail, right | |
| 23 | 5***9 | Screw | |
| 24 | 9***0 | Washer 10,5x22x2 | |
| 25 | 3***2 | Hand rail, left | |
| 26 | 3***3 | Hand rail, right | |
| 27 | 6***9 | Washer | |
| 28 | 3***0 | Locking lever | |
| 29 | 3***6 | Washer | |
| 30 | 3***7 | Shock absorber | |
| 31 | 3***5 | Shock absorber D | |
| 32 | 3***7 | Shaft | |
| 35 | 5***5 | Screw | |
| 36 | 5***4 | Hex. nut | |
| 37 | 9***8 | Washer 6,4x12x1,5 | |
| 38 | 3***4 | Hand rail, left | |
| 39 | 3***9 | Hand rail | |
| 40 | 3***4 | Holder | |
| 41 | 3***8 | Holder | |
| 42 | 3***4 | Shock absorber | |
| 43 | 3***8 | Spacer washer | |
| 44 | 5***7 | Hex. screw | |
| 45 | 3***4 | Holder | |
| 47 | 5***8 | Screw | |
| 48 | 6***4 | Washer | |
| 49 | 5***2 | Lock nut M20 | |
| 50 | C***g | Cross sliding | |
| 51 | 3***5 | Instruction book holder | |
| 52 | 3***3 | Wire | |
| 53 | 7***6 | Screw |
