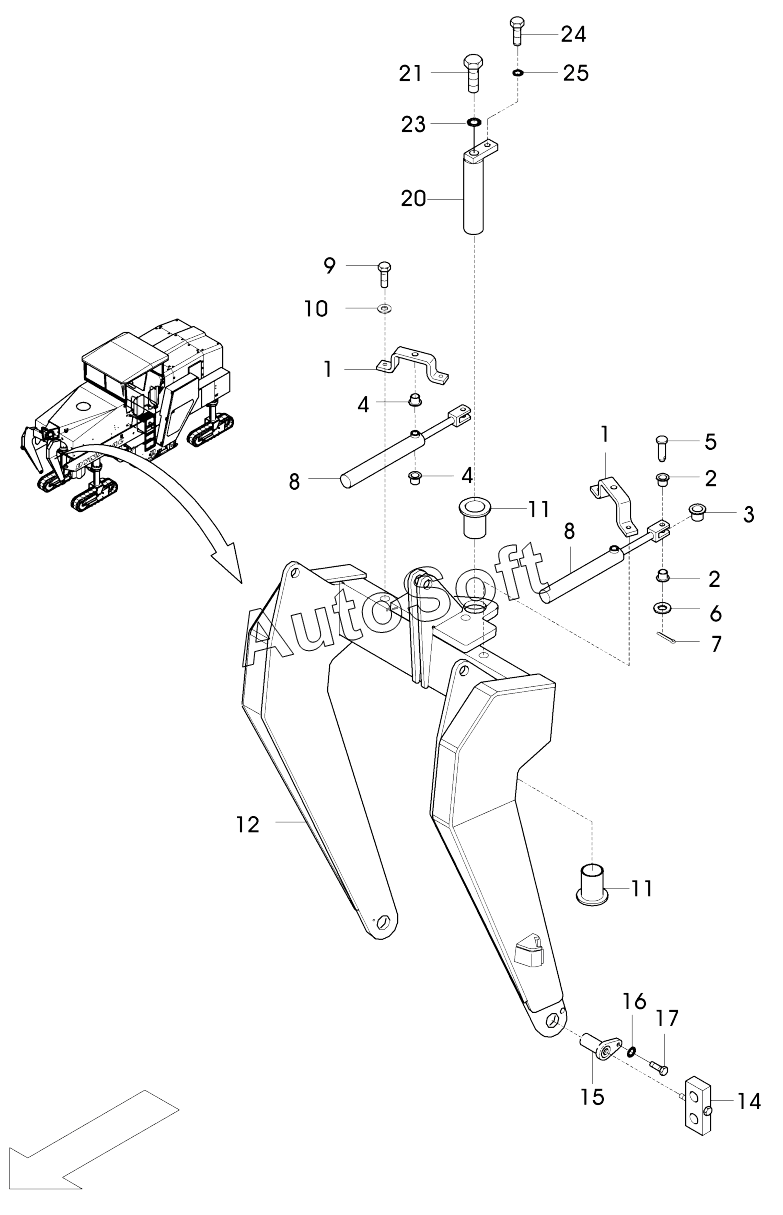

Каталог запасных частей к технике: DYNAPAC Dynapac PL2000LS (2010). 504-03120 Conveyor suspension
/27.gif)
1
1
2
2
3
4
4
5
6
7
8
8
9
10
11
11
12
14
15
16
17
20
21
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 504030101 | 5***1 | Conveyor suspension | |
| 1 | 5***0 | Cylinder bracket | |
| 2 | 9***2 | Friction bearing with collar | |
| 3 | 9***3 | Friction bearing with collar | |
| 4 | 9***1 | Friction bearing with collar | |
| 5 | 9***3 | Clevis bolt with head | |
| 6 | 6***5 | Washer | |
| 7 | 6***8 | Split pin | |
| 8 | 9***9 | Hydraulic cylinder | |
| 9 | 5***3 | Hex. screw | |
| 10 | 6***1 | Washer | |
| 11 | 9***9 | Bushing | |
| 12 | 5***9 | Conveyor suspension | |
| 14 | 5***0 | Holder for clip | |
| 15 | 5***6 | Bolt | |
| 16 | 9***9 | Lock disc | |
| 17 | 9***8 | Hex. screw | |
| 20 | 5***5 | Bolt | |
| 21 | 5***7 | Screw | |
| 23 | 9***7 | Lock disc | |
| 24 | 5***8 | Screw | |
| 25 | 9***2 | Lock disc |
