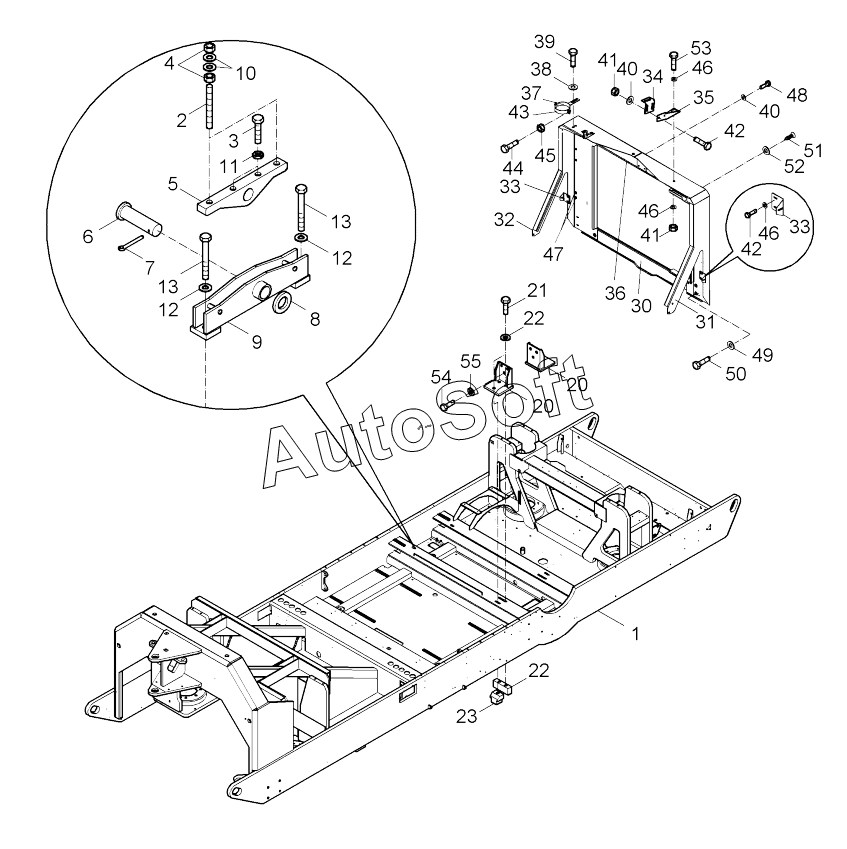

Каталог запасных частей к технике: DYNAPAC Dynapac PL2000LS (2010). 504-01100A Main frame
/2.gif)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
20
20
21
22
22
23
30
31
32
33
33
34
35
36
37
38
39
40
40
41
41
42
42
43
44
45
46
46
46
47
48
49
50
51
52
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 500010505 | 5***5 | Adjustable engine support, compl. | |
| 500210401 | 5***1 | Cooler frame, compl. | |
| 504110000 | 5***0 | Main frame cpl. | |
| 1 | 5***1 | Main frame | |
| 2 | 5***6 | Screw rod | |
| 3 | 9***6 | Hex. screw | |
| 4 | 5***5 | Nut M20 | |
| 5 | 5***7 | Rocker | |
| 6 | 5***6 | Socket pin | |
| 7 | 6***9 | Split pin | |
| 8 | 9***5 | Disc | |
| 9 | 5***4 | Adjustable engine support | |
| 10 | 9***0 | Disc | |
| 11 | 9***7 | Nut | |
| 12 | 9***9 | Locking washer | |
| 13 | 9***9 | Hex. screw with flange | |
| 20 | 5***6 | Engine support | |
| 21 | 5***4 | Screw | |
| 22 | 4***9 | Screw retention | |
| 23 | 9***2 | Hex. nut | |
| 30 | 5***5 | Connection plate | |
| 31 | 5***2 | Holding plate, left | |
| 32 | 5***3 | Holding plate, right | |
| 33 | 5***6 | Bonnet holder | |
| 34 | 5***6 | Bonnet holder, top | |
| 35 | 5***8 | Hood angle holder | |
| 36 | 5***0 | U-profile, top | |
| 37 | 5***2 | Exhaust silencer holder | |
| 38 | 9***6 | Washer | |
| 39 | 5***8 | Screw | |
| 40 | 9***4 | Washer | |
| 41 | 5***5 | Nut | |
| 42 | 5***3 | Screw | |
| 43 | 9***6 | Pipe clip | |
| 44 | 5***3 | Screw | |
| 45 | 5***7 | Nut | |
| 46 | 6***6 | Washer | |
| 47 | 9***4 | Cover cap | |
| 48 | 5***9 | Screw | |
| 49 | 9***8 | Washer | |
| 50 | 5***1 | Hex. screw | |
| 51 | 9***3 | Tapping screw | |
| 52 | 9***7 | Disc | |
| 54 | 9***1 | Hex. screw | |
| 55 | 4***9 | Screw retention |
