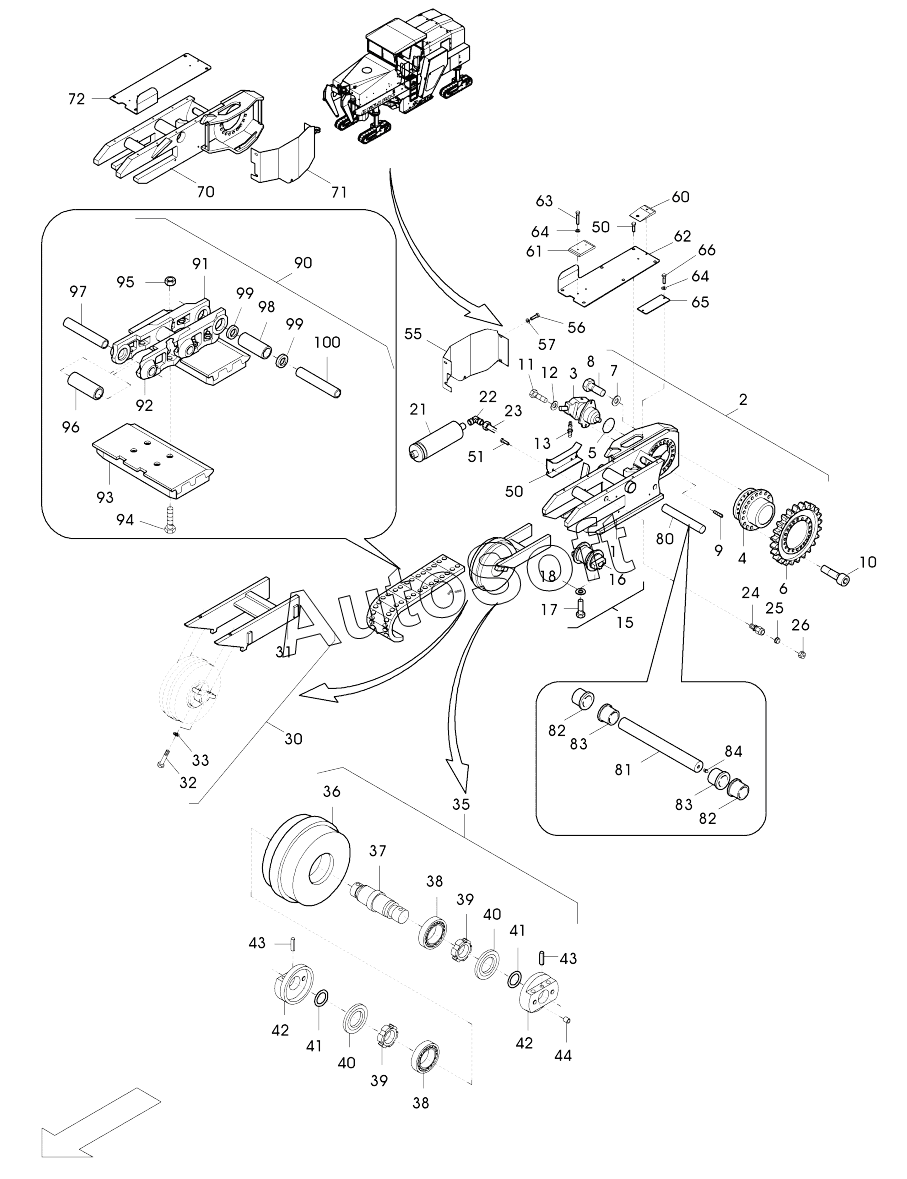

Каталог запасных частей к технике: DYNAPAC Dynapac PL2000LS (2010). 504-05110 Track group
/35.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
21
22
23
24
25
26
30
31
32
33
35
36
37
38
38
39
39
40
40
41
41
42
42
43
43
44
50
50
51
55
56
57
60
61
62
63
64
64
65
66
70
71
72
80
81
82
82
83
83
84
90
91
92
93
94
95
96
97
98
99
99
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 500150134 | 5***4 | Chain tensioner, compl. | |
| 1 | 5***7 | Track frame, left | |
| 2 | 5***0 | Track drive, compl. | |
| 3 | 9***5 | Adjust. motor | |
| 4 | 9***4 | Drive gear box | |
| 5 | 9***5 | O-ring | |
| 6 | 5***2 | Sprocket wheel | |
| 7 | 9***0 | Locking element | |
| 8 | 9***6 | Hex. screw | |
| 9 | 9***0 | Threaded pin | |
| 10 | 9***6 | Screw | |
| 11 | 5***3 | Hex. screw | |
| 12 | 4***8 | Screw retention | |
| 13 | 9***8 | Puls pick-up probe | |
| 15 | 7***0 | Travel roller, compl. | |
| 16 | 9***5 | Roller | |
| 17 | 9***7 | Hex. screw | |
| 18 | 4***8 | Screw retention | |
| 21 | 9***6 | Tensioner | |
| 22 | 9***8 | Swivel nut elbow | |
| 23 | 5***5 | Lubrication line | |
| 24 | 9***4 | Straight screwing | |
| 25 | 9***8 | Sealing | |
| 26 | 8***7 | Grease nipple | |
| 30 | 5***3 | Idler guide | |
| 31 | 5***1 | Guide | |
| 32 | 5***6 | Screw | |
| 33 | 4***2 | Screw retention | |
| 35 | 5***2 | Idler, compl. | |
| 36 | 5***1 | Idler | |
| 37 | 7***7 | Axle | |
| 38 | 9***0 | Taper roller bearing | |
| 39 | 9***3 | Slotted round nut | |
| 40 | 9***0 | Sealing | |
| 41 | 9***7 | O-ring | |
| 42 | 7***9 | Cap | |
| 43 | 9***0 | Clamping sleeve, heavy | |
| 44 | 9***0 | Plug screw | |
| 50 | 5***0 | Hose guide | |
| 51 | 9***2 | Hex. screw | |
| 55 | 5***9 | Cover, left | |
| 56 | 5***1 | Hex. screw | |
| 57 | 6***9 | Washer | |
| 60 | 5***2 | Glide plate | |
| 61 | 5***8 | Glide plate | |
| 62 | 5***9 | Slide guide, left | |
| 63 | 5***9 | Screw | |
| 64 | 6***8 | Washer | |
| 65 | 5***0 | Cover plate | |
| 66 | 5***8 | Screw | |
| 70 | 5***8 | Track frame, right | |
| 71 | 5***8 | Hex. nut | |
| 72 | 5***8 | Slide guide, right | |
| 80 | 5***0 | Crawler support, compl. | |
| 81 | 5***1 | Axle | |
| 82 | 5***2 | Clamping bushing | |
| 83 | 9***3 | Collar bushing | |
| 84 | 9***0 | Grease nipple | |
| 90 | 9***1 | Track chain, compl. | |
| 91 | 9***7 | Chain link, right | |
| 92 | 9***8 | Chain link, left | |
| 93 | 9***1 | Bottom plate | |
| 94 | 9***6 | Hex. screw | |
| 95 | 9***0 | Hex. nut | |
| 96 | 9***9 | Chain bushing | |
| 97 | 9***8 | Chain bolt | |
| 98 | 9***1 | End bushing | |
| 99 | 9***1 | End disc | |
| 100 | 9***0 | End bolt |
