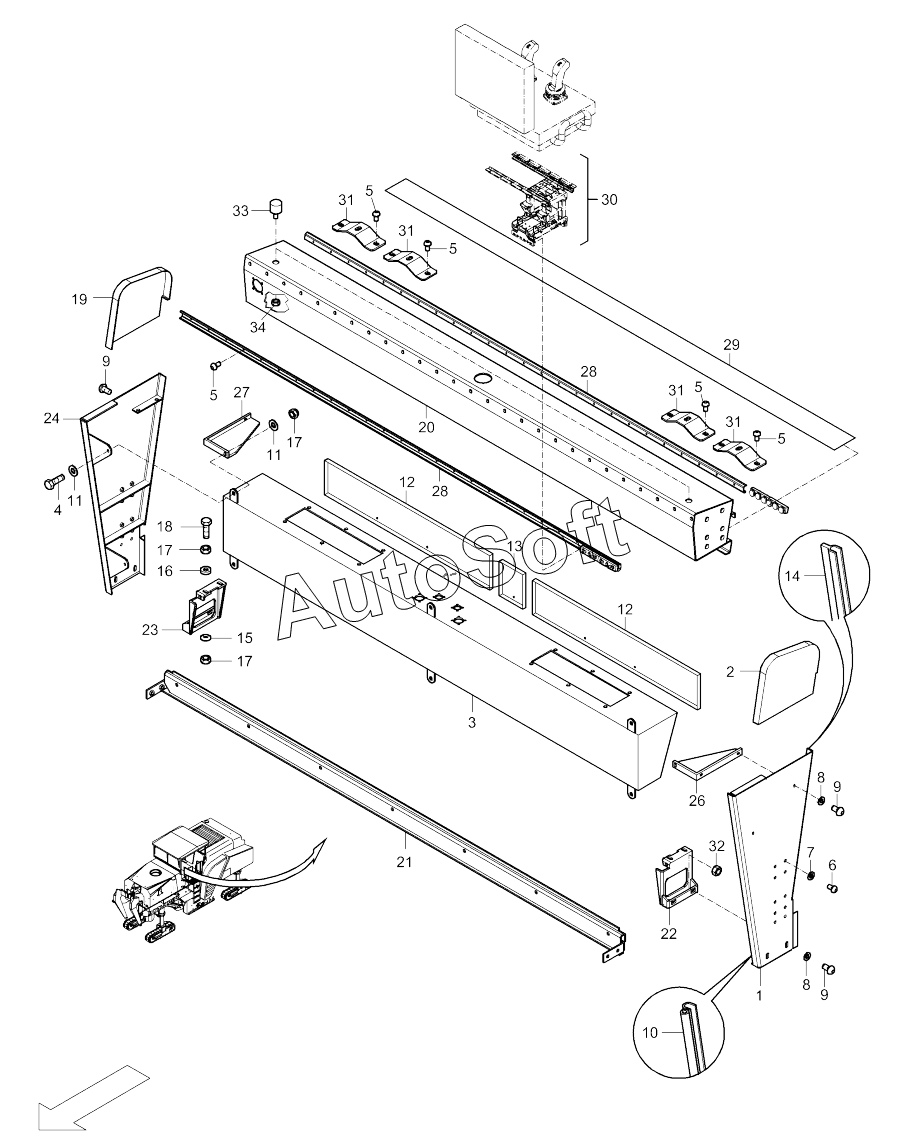

Каталог запасных частей к технике: DYNAPAC Dynapac PL2000LS (2010). 504-01140 Operator stand
/8.gif)
27
18
19
20
21
22
23
24
26
17
17
17
28
28
29
30
31
31
31
31
32
33
34
9
9
9
1
2
3
4
5
5
5
5
5
6
7
8
8
10
11
11
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 504010562 | 5***2 | Operator stand | |
| 1 | 5***1 | Side plate, left | |
| 2 | 5***3 | Side plate, top | |
| 3 | 5***2 | Clamp box | |
| 4 | 5***7 | Hex. screw | |
| 5 | 9***7 | Round head screw | |
| 6 | 9***9 | Screw | |
| 7 | 9***1 | Washer | |
| 8 | 6***6 | Washer | |
| 9 | 9***9 | Round head screw | |
| 10 | 9***1 | Seal profile | |
| 11 | 6***8 | Washer | |
| 12 | 5***8 | Door | |
| 13 | 5***7 | Door | |
| 14 | 9***1 | Seal profile | |
| 15 | 9***0 | Spherical washer | |
| 16 | 9***2 | Spherical disc | |
| 17 | 9***7 | Nut | |
| 18 | 9***4 | Hex. screw | |
| 19 | 5***4 | Side plate, top | |
| 20 | 5***6 | Accessories box | |
| 21 | 5***7 | Foot room connection | |
| 22 | 5***8 | Foot retainer | |
| 23 | 5***9 | Foot retainer | |
| 24 | 5***0 | Side plate, right | |
| 26 | 5***5 | Junction plate, left | |
| 27 | 5***6 | Junction plate, right | |
| 28 | 9***0 | Rail | |
| 29 | 5***3 | Rubber plate | |
| 30 | 5***5 | Operating panel carrier | |
| 31 | 5***8 | Stop plate | |
| 32 | 5***5 | Nut | |
| 33 | 9***9 | Rubber buffer | |
| 34 | 5***4 | Hex. nut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
