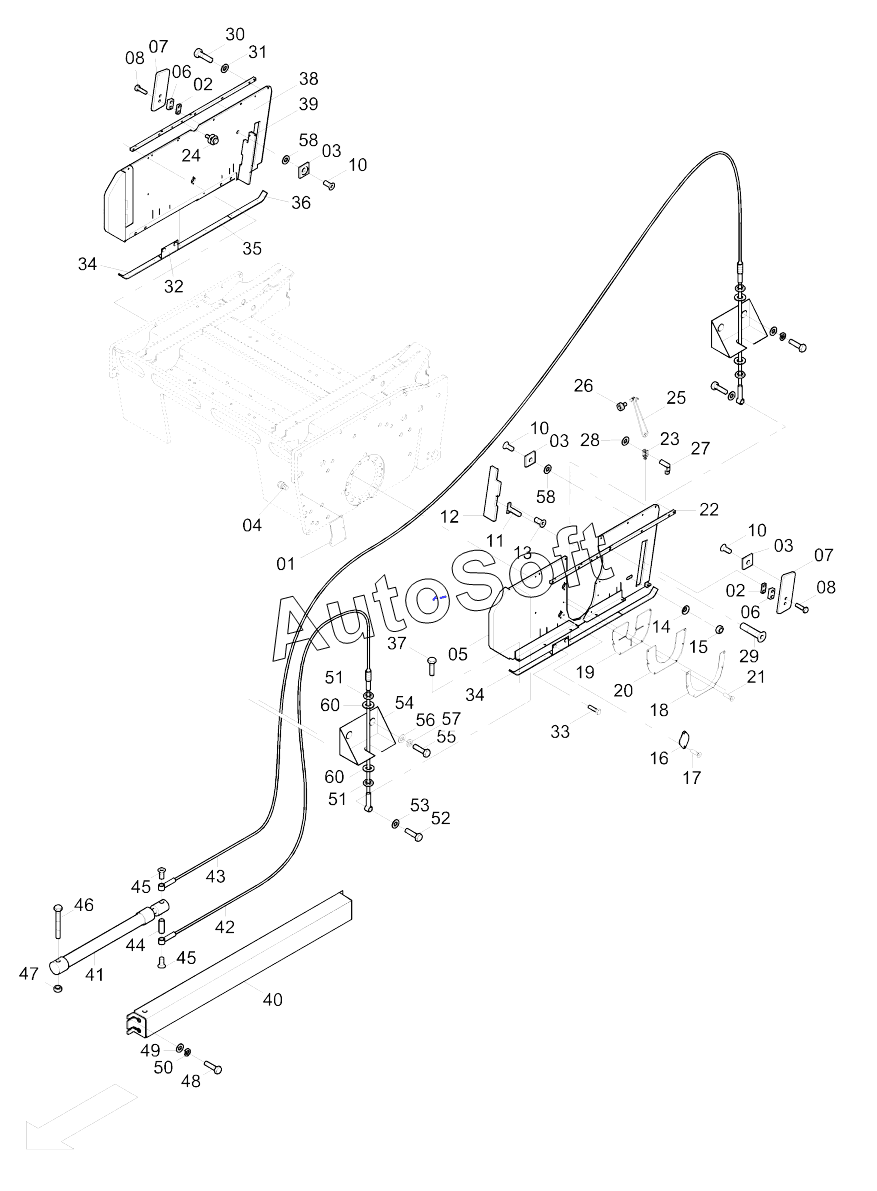

Каталог запасных частей к технике: DYNAPAC Dynapac PL2000S (2010). 500-02120 Side shields, compl.
/11.gif)
45
45
32
33
34
34
35
36
37
38
39
40
41
42
43
44
31
46
47
48
49
50
51
51
52
53
54
55
56
57
58
58
60
60
17
2
2
3
3
3
4
5
6
6
7
7
8
8
10
10
10
11
12
13
14
15
16
1
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 932785694 | 9***4 | Sealing kit | |
| 1 | 5***4 | Guide plate | |
| 2 | 5***1 | Distance piece | |
| 3 | 7***7 | Support plate | |
| 4 | 9***6 | Screw | |
| 5 | 5***0 | Side shield, left | |
| 6 | 5***2 | Gate | |
| 7 | 5***4 | Guide plate | |
| 8 | 9***3 | Hex. screw | |
| 10 | 9***5 | Screw | |
| 11 | 5***6 | Flange screw | |
| 12 | 5***9 | Sealing strip | |
| 13 | 9***7 | Countersunk screw | |
| 14 | 9***0 | Cup spring | |
| 15 | 9***5 | Nut | |
| 16 | 5***2 | Seal plate | |
| 17 | 6***1 | Countersunk screw | |
| 18 | 5***1 | Covering | |
| 19 | 5***3 | Covering | |
| 20 | 5***4 | Sealing | |
| 21 | 9***3 | Countersunk screw | |
| 22 | 5***4 | Holder | |
| 23 | 9***4 | Fork head | |
| 24 | 5***1 | Clamp screw, compl. | |
| 25 | 5***6 | Support latch | |
| 26 | 9***9 | Rubber buffer | |
| 27 | 9***4 | Bolt | |
| 28 | 6***9 | Washer | |
| 29 | 9***1 | Screw | |
| 30 | 5***4 | Screw | |
| 31 | 6***9 | Washer | |
| 32 | 5***1 | Sliding rail | |
| 33 | 9***5 | Screw | |
| 34 | 5***7 | Ski, front | |
| 35 | 5***5 | 1ntermedia ski | |
| 36 | 5***6 | Ski, rear | |
| 37 | 5***3 | Screw M12x16 | |
| 38 | 5***4 | Side shield, right | |
| 39 | 5***0 | Sealing strip | |
| 40 | 5***6 | Cylinder box | |
| 41 | 9***0 | Hydraulic cylinder | |
| 42 | 9***8 | Вrake wire | |
| 43 | 9***9 | Вrake wire | |
| 44 | 5***0 | Вolt | |
| 45 | 9***1 | Screw | |
| 46 | 9***6 | Hex. screw | |
| 47 | 9***9 | Safety nut | |
| 48 | 5***7 | Hex. screw | |
| 49 | 6***8 | Washer | |
| 50 | 7***0 | Spring washer | |
| 51 | 9***4 | Fork head | |
| 52 | 5***3 | Screw | |
| 53 | 6***9 | Washer | |
| 54 | 5***2 | Angle | |
| 55 | 5***1 | Screw | |
| 56 | 6***6 | Washer | |
| 57 | 4***1 | Screw retention | |
| 58 | 6***9 | Washer | |
| 60 | 6***7 | Disc |
