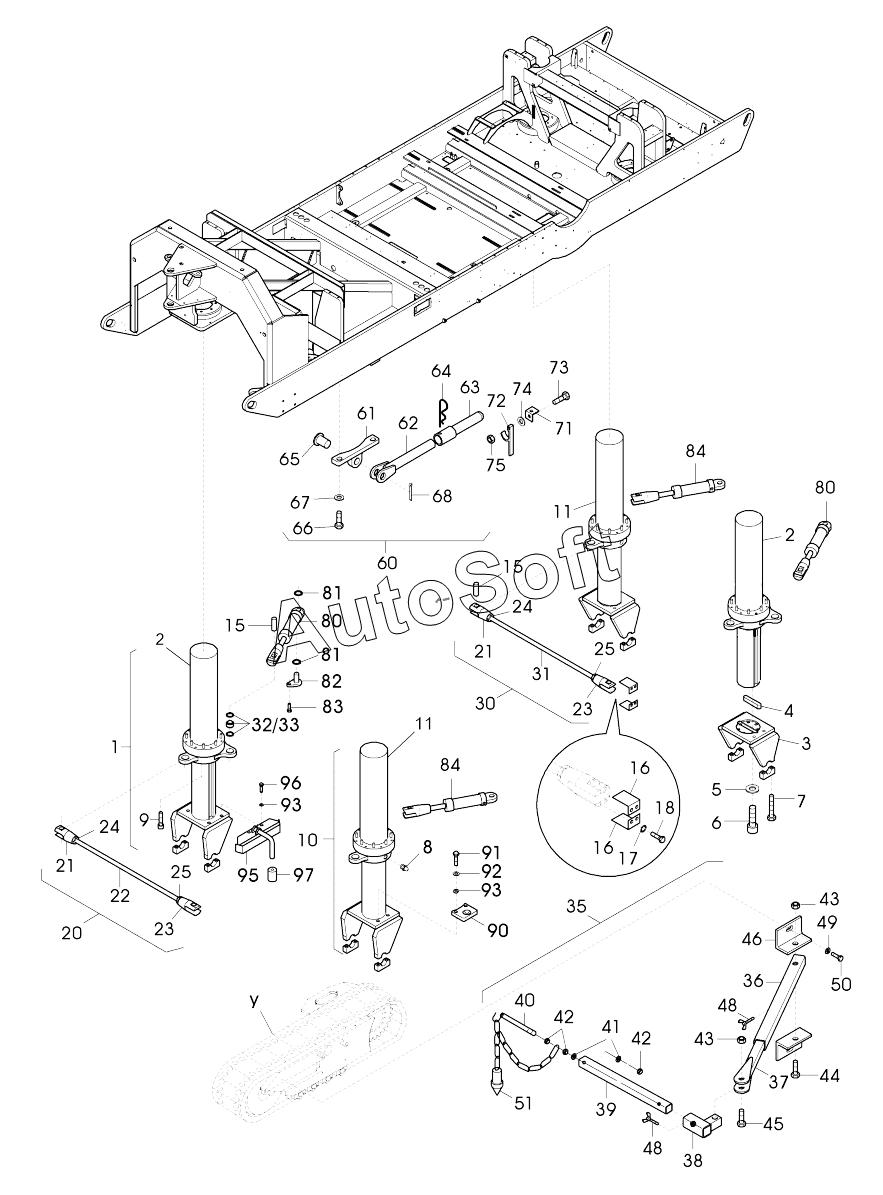

Каталог запасных частей к технике: DYNAPAC Dynapac PL2000LS (2010). 504-04110A Steering, compl.
/33.gif)
67
81
81
80
80
75
74
73
72
71
68
82
66
65
64
63
62
61
60
51
50
97
96
95
93
93
92
91
90
49
84
84
83
10
23
23
22
21
21
20
18
17
16
16
15
15
11
11
24
24
9
8
7
6
5
4
3
2
2
1
38
48
48
46
45
44
43
43
42
42
41
40
39
37
36
35
33
32
31
30
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 500-05110 | 5***0 | Track group | |
| 504040000 | 5***0 | Steering | |
| 932785697 | 9***7 | Sealing kit | |
| 965172938 | 9***8 | Cylinder with sensor | |
| 965531563 | 9***3 | Seal kit | |
| 977365414 | 9***4 | Cable | |
| 977415577 | 9***7 | Cable screwing | |
| 977415578 | 9***8 | Cable screwing | |
| 977418052 | 9***2 | Rubber sleeve | |
| 977477050 | 9***0 | Tab connector | |
| 977478202 | 9***2 | Pin contact | |
| 977478244 | 9***4 | Single wire sealing | |
| 1 | 5***2 | Chassis leg, compl. right | |
| 2 | 9***0 | Chassis leg | |
| 3 | 5***4 | Chassis leg support | |
| 4 | 5***7 | Feather key | |
| 5 | 4***0 | Locking washer | |
| 6 | 9***4 | Screw | |
| 7 | 9***3 | Hex. screw | |
| 8 | 9***5 | Grease nipple | |
| 9 | 9***4 | Screw | |
| 10 | 5***1 | Chassis leg, compl. left | |
| 11 | 9***1 | Chassis leg | |
| 15 | 5***6 | Bolt | |
| 16 | 5***7 | Safety plate | |
| 17 | 4***1 | Screw retention | |
| 18 | 5***3 | Screw | |
| 20 | 5***2 | Crosstie, compl. | |
| 21 | 5***4 | Fork head LH-threaded | |
| 22 | 5***6 | Rod, front | |
| 23 | 5***5 | Fork head RH-threaded | |
| 24 | 9***9 | Hex. nut left threaded | |
| 25 | 9***9 | Hex. nut | |
| 30 | 5***3 | Crosstie, compl. | |
| 31 | 5***9 | Rod, rear | |
| 32 | 9***0 | Hinge bearing | |
| 33 | 9***0 | Circlip | |
| 35 | 5***3 | Direction indicator, compl. | |
| 36 | 5***7 | Telescopic tube outside | |
| 37 | 5***8 | Teleskopic tube, innerside | |
| 38 | 5***9 | Guide | |
| 39 | 5***0 | Support lever | |
| 40 | 5***1 | Chain holder | |
| 41 | 9***2 | Washer | |
| 42 | 5***6 | Nut | |
| 43 | 9***2 | Safety nut | |
| 44 | 9***8 | Hex. screw | |
| 45 | 5***2 | Screw M16x70 | |
| 46 | 5***6 | Angle | |
| 48 | 5***0 | Wing screw | |
| 49 | 9***4 | Washer | |
| 50 | 5***3 | Screw | |
| 51 | 5***7 | 1ndicator | |
| 60 | 5***9 | Safety support, compl. | |
| 61 | 5***3 | Supporting block | |
| 62 | 5***0 | Support rod | |
| 63 | 5***1 | Sopport rod extension | |
| 64 | 9***2 | Spring pin | |
| 65 | 9***8 | Bolt | |
| 66 | 5***4 | Screw | |
| 67 | 9***4 | Washer | |
| 68 | 6***9 | Split pin | |
| 71 | 5***6 | Angle | |
| 72 | 5***4 | Support holder | |
| 73 | 5***7 | Hex. screw | |
| 74 | 9***4 | Washer | |
| 75 | 9***8 | Hex. nut | |
| 80 | 9***3 | Cylinder | |
| 81 | 9***0 | Disc | |
| 82 | 5***5 | Bolt for steering | |
| 83 | 5***8 | Screw | |
| 84 | 5***2 | Steering cylinder | |
| 90 | 5***0 | Support plate | |
| 91 | 5***7 | Hex. screw | |
| 92 | 6***9 | Washer | |
| 93 | 4***2 | Screw retention | |
| 95 | 5***6 | Guide plate | |
| 96 | 9***4 | Hex. screw | |
| 97 | 3***4 | Hose |
