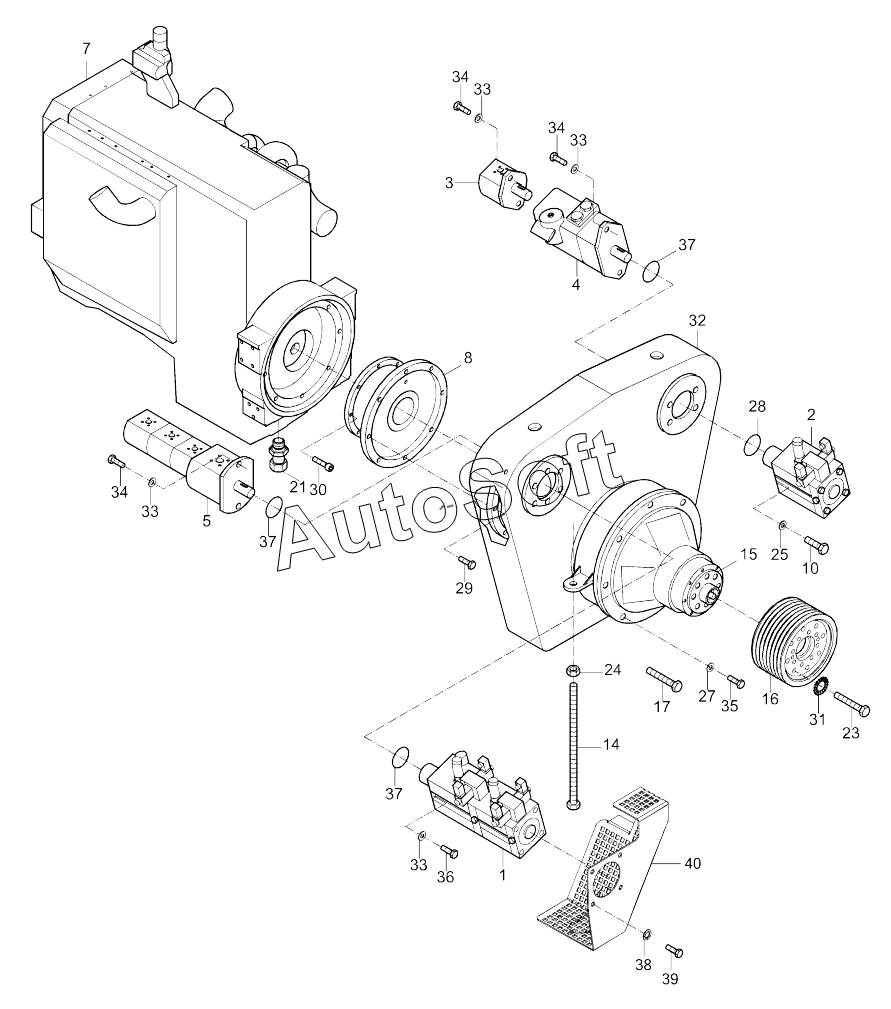

Каталог запасных частей к технике: DYNAPAC Dynapac PL2000LS (2010). 504-06120B Drive unit
/37.gif)
33
33
33
33
24
25
27
28
29
30
31
32
23
34
34
34
35
36
37
37
37
38
39
40
21
17
16
15
14
10
8
7
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 504160101 | 5***1 | Drive unit | |
| 967536842 | 9***2 | Seal kit | |
| 967536861 | 9***1 | Seal kit | |
| 1 | 9***1 | Axial pump | |
| 2 | 9***2 | Axial pump | |
| 3 | 9***8 | Gear pump | |
| 4 | 9***6 | Adjustable pump | |
| 5 | 9***0 | Hydraulic pump | |
| 7 | 9***5 | Engine | |
| 8 | 9***0 | Switching clutch | |
| 10 | 9***6 | Hex. screw | |
| 14 | 5***7 | Supporting | |
| 15 | 9***3 | Clutch | |
| 16 | 5***2 | Pulley | |
| 17 | 9***7 | Cylinder screw | |
| 21 | 9***2 | Straight double-ended union | |
| 23 | 9***9 | Hex. screw | |
| 24 | 5***6 | Hex. nut | |
| 25 | 9***3 | Disc | |
| 27 | 6***8 | Washer | |
| 28 | 9***8 | O-ring | |
| 29 | 9***0 | Hex. screw | |
| 30 | 9***9 | Cylinder screw | |
| 31 | 4***9 | Screw retention | |
| 32 | 9***2 | Split gear boх | |
| 33 | 9***2 | Lock disc | |
| 34 | 5***3 | Screw | |
| 35 | 5***4 | Screw | |
| 36 | 5***7 | Hex. screw | |
| 37 | 9***8 | O-ring | |
| 38 | 9***9 | Lock disc | |
| 39 | 5***3 | Hex. screw | |
| 40 | 5***0 | Protection plate |
