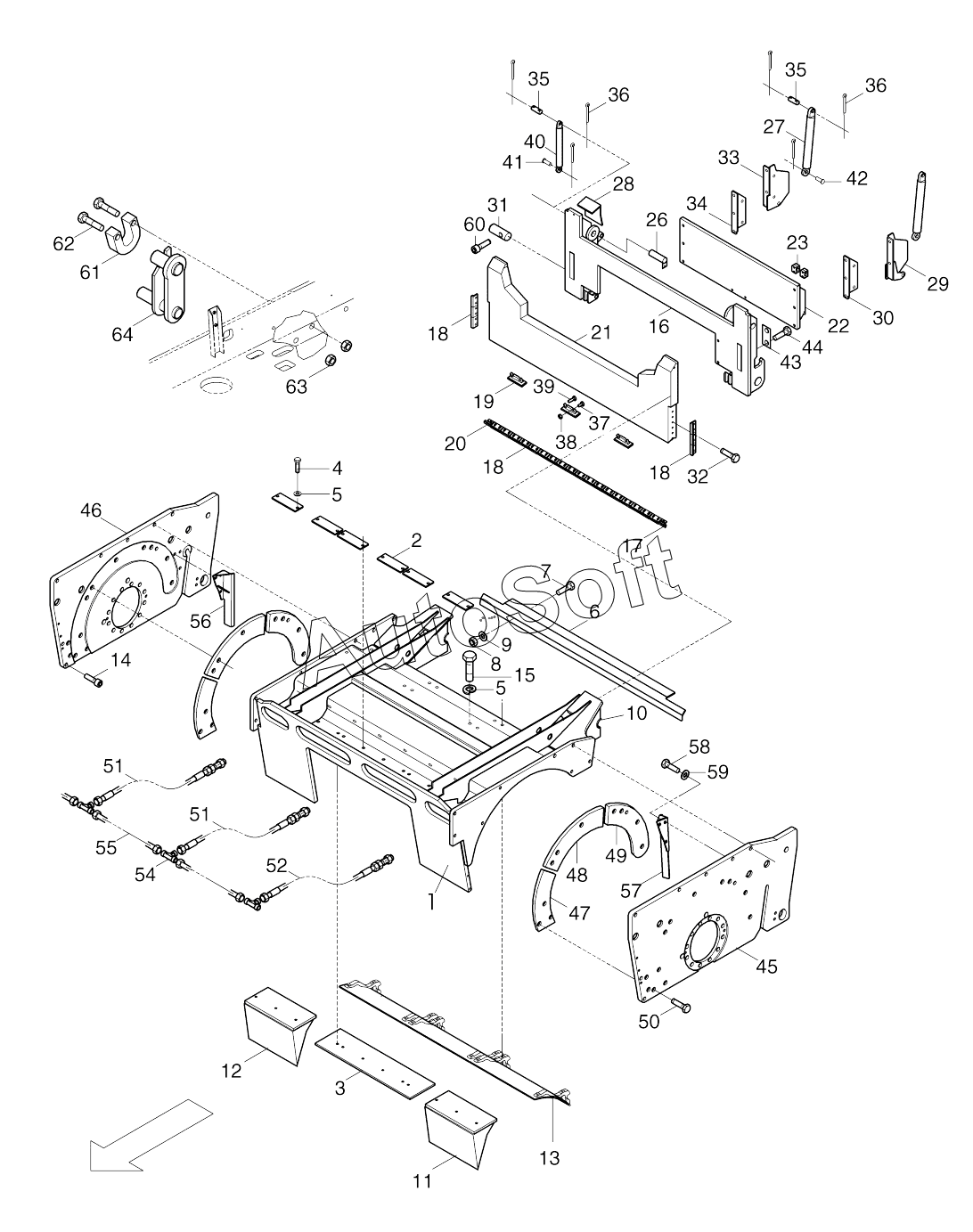

Каталог запасных частей к технике: DYNAPAC Dynapac PL2000S (2010). 500-02110 Cutting drum housing,side plates,spray system
/10.gif)
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
21
22
23
26
27
28
29
30
31
32
33
34
35
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
51
51
51
52
52
52
52
54
55
56
57
58
59
60
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***4 | Milling housing | |
| 10 | 9***6 | Bushing | |
| 11 | 5***3 | Side baffle plate, left | |
| 12 | 5***2 | Side baffle plate, right | |
| 13 | 5***4 | Planer box lining | |
| 14 | 9***9 | Screw | |
| 15 | 5***7 | Screw | |
| 16 | 5***1 | Scraper | |
| 17 | 5***1 | Blade, right | |
| 18 | 9***2 | Scraper | |
| 19 | 5***1 | Support | |
| 2 | 5***9 | Base | |
| 20 | 5***2 | Blade, left | |
| 21 | 5***0 | Ejector flap | |
| 22 | 5***3 | Scraper flap | |
| 23 | 9***2 | Clip | |
| 24 | 9***8 | Clamping pin | |
| 25 | 5***3 | Support tongue | |
| 26 | 5***3 | Bolt | |
| 27 | 9***9 | Cylinder | |
| 27.01 | 6***7 | Sealing kit | |
| 28 | 5***9 | Protection plate | |
| 29 | 5***8 | Cylinder console | |
| 3 | 5***9 | Baffle plate, middle | |
| 30 | 5***9 | Connection plate, left | |
| 31 | 5***7 | Support bolt | |
| 32 | 9***0 | Tensilock-screw | |
| 33 | 5***4 | Cylinder console, right | |
| 34 | 5***5 | Connection plate, right | |
| 35 | 9***7 | Bolt | |
| 36 | 6***8 | Split pin | |
| 37 | 5***7 | Hex. screw | |
| 38 | 5***7 | Nut | |
| 39 | 9***0 | Hex. screw | |
| 4 | 5***3 | Screw | |
| 40 | 9***8 | Hydraulic cylinder | |
| 40.01 | 9***4 | Sealing kit | |
| 41 | 9***7 | Bolt | |
| 42 | 9***0 | Bolt | |
| 43 | 5***3 | Support tongue | |
| 44 | 9***9 | Screw | |
| 45 | 5***1 | Side shield, left | |
| 46 | 5***3 | Side shield, right | |
| 47 | 5***4 | Wear part | |
| 48 | 5***5 | Wear part | |
| 49 | 5***6 | Wear part | |
| 5 | 9***7 | Lock disc | |
| 50 | 9***5 | Screw | |
| 51 | 5***2 | Hose, compl. with nozzle | |
| 51 | 9***5 | Jet | |
| 51 | 9***0 | Union nut | |
| 51 | 9***9 | Hose | |
| 52 | 5***3 | Hose, compl. with nozzle | |
| 52 | 9***7 | Jet | |
| 52 | 9***0 | Union nut | |
| 52 | 9***9 | Hose | |
| 54 | 9***6 | Union tee | |
| 55 | 5***9 | Pipeline | |
| 56 | 5***4 | Guide, right | |
| 57 | 5***3 | Guide, left | |
| 58 | 9***3 | Screw | |
| 59 | 6***1 | Washer | |
| 6 | 5***5 | Sealing strip | |
| 60 | 9***6 | Screw | |
| 61 | 5***5 | Bearing | |
| 62 | 5***4 | Screw | |
| 63 | 5***8 | Hex. nut | |
| 64 | 5***1 | Scraper flap guard | |
| 7 | 5***7 | Hex. screw | |
| 8 | 5***7 | Nut | |
| 9 | 6***9 | Washer |
