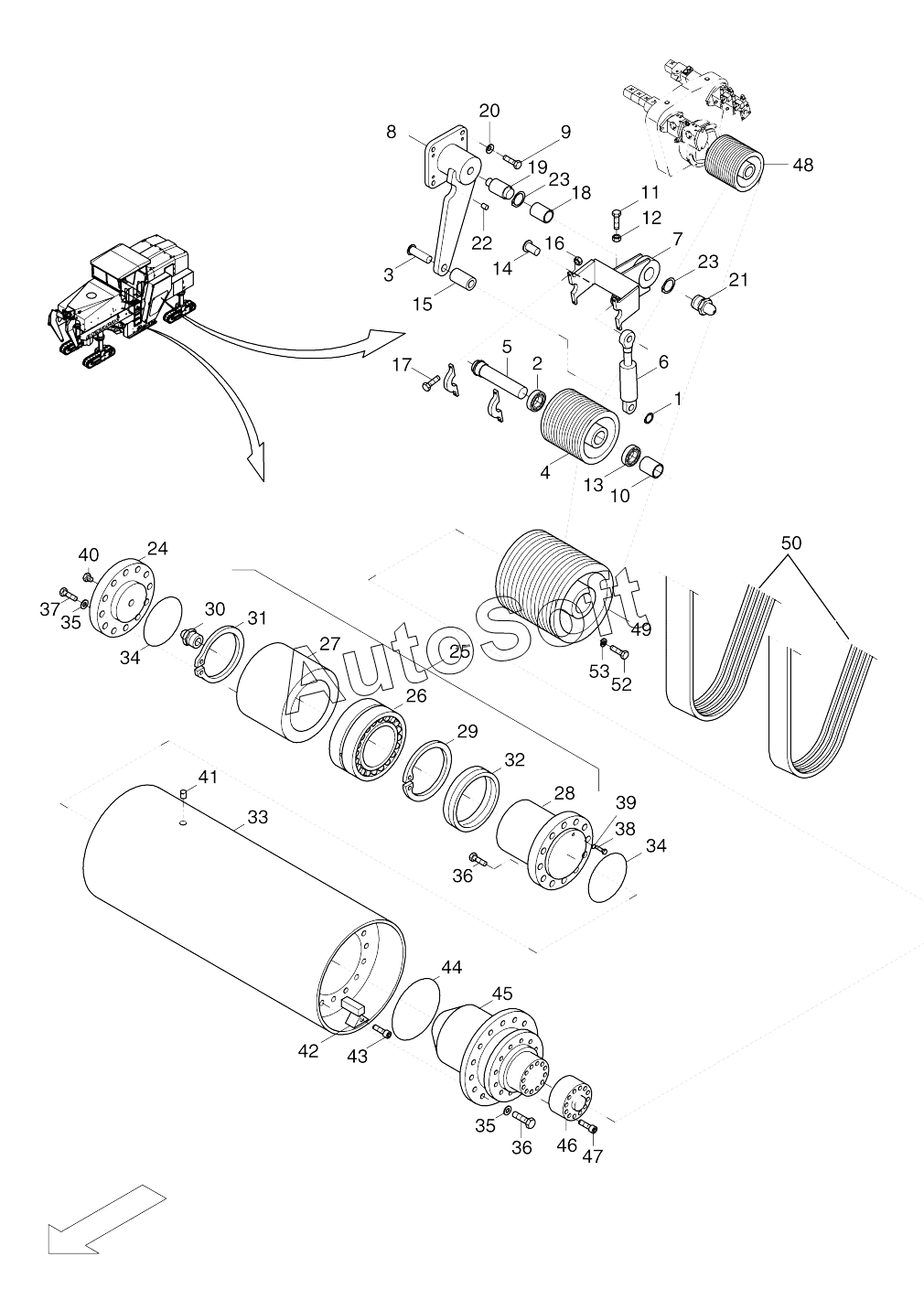

Каталог запасных частей к технике: DYNAPAC Dynapac PL2000S (2010). 500-02130B Tension lever, Cutting drum
/12.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
34
35
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 500-10120 | 5***0 | Quick disconnect holder | |
| 500-10121 | 5***1 | Quick disconnect holder | |
| 1 | 9***4 | Circlip | |
| 10 | 5***8 | Distance holder | |
| 11 | 9***2 | Hex. screw | |
| 12 | 5***7 | Nut | |
| 13 | 9***5 | Roller bearing | |
| 14 | 5***1 | Bolt compl. | |
| 15 | 5***4 | Distance pipe | |
| 16 | 5***5 | Nut | |
| 17 | 5***8 | Hex. screw | |
| 18 | 5***8 | Bushing | |
| 19 | 5***7 | Bolt | |
| 2 | 9***6 | Roller bearing | |
| 20 | 9***0 | Locking element | |
| 21 | 9***2 | Grease nipple | |
| 22 | 5***9 | Threaded pin | |
| 23 | 9***0 | Snap ring | |
| 24 | 5***2 | Flange | |
| 25 | 5***4 | Cutter bearing, right | |
| 26 | 9***0 | Carb bearing | |
| 27 | 5***1 | Bearing housing | |
| 28 | 5***3 | Axle | |
| 29 | 9***9 | Snap ring | |
| 3 | 5***7 | Bolt | |
| 30 | 9***0 | Grease nipple | |
| 31 | 9***2 | Snap ring | |
| 32 | 9***1 | Sealing glid ring | |
| 33 | 9***4 | Cutting drum | |
| 34 | 9***8 | O-ring | |
| 35 | 9***0 | Locking element | |
| 36 | 5***1 | Screw M20x50 | |
| 37 | 9***8 | Hex. screw | |
| 38 | 5***3 | Hex. screw | |
| 39 | 9***7 | Cu-seal ring | |
| 4 | 5***7 | Tension roller | |
| 40 | 9***4 | Plug screw | |
| 41 | 9***7 | Plug screw | |
| 42 | 5***7 | Control cover | |
| 43 | 9***0 | Hex. screw | |
| 44 | 9***1 | O-ring | |
| 45 | 9***6 | Planetary gear | |
| 46 | 5***3 | 1ntermediate piece | |
| 47 | 5***4 | Screw | |
| 48 | 9***6 | Pulley | |
| 49 | 9***5 | Pulley | |
| 5 | 5***3 | Bolt | |
| 50 | 9***5 | Set of belts | |
| 52 | 9***9 | Screw | |
| 53 | W***r | Washer | |
| 6 | 9***7 | Cylinder | |
| 6.01 | 9***5 | Sealing kit | |
| 7 | 5***2 | Tension lever | |
| 8 | 5***5 | Lever | |
| 9 | 9***2 | Hex. screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
