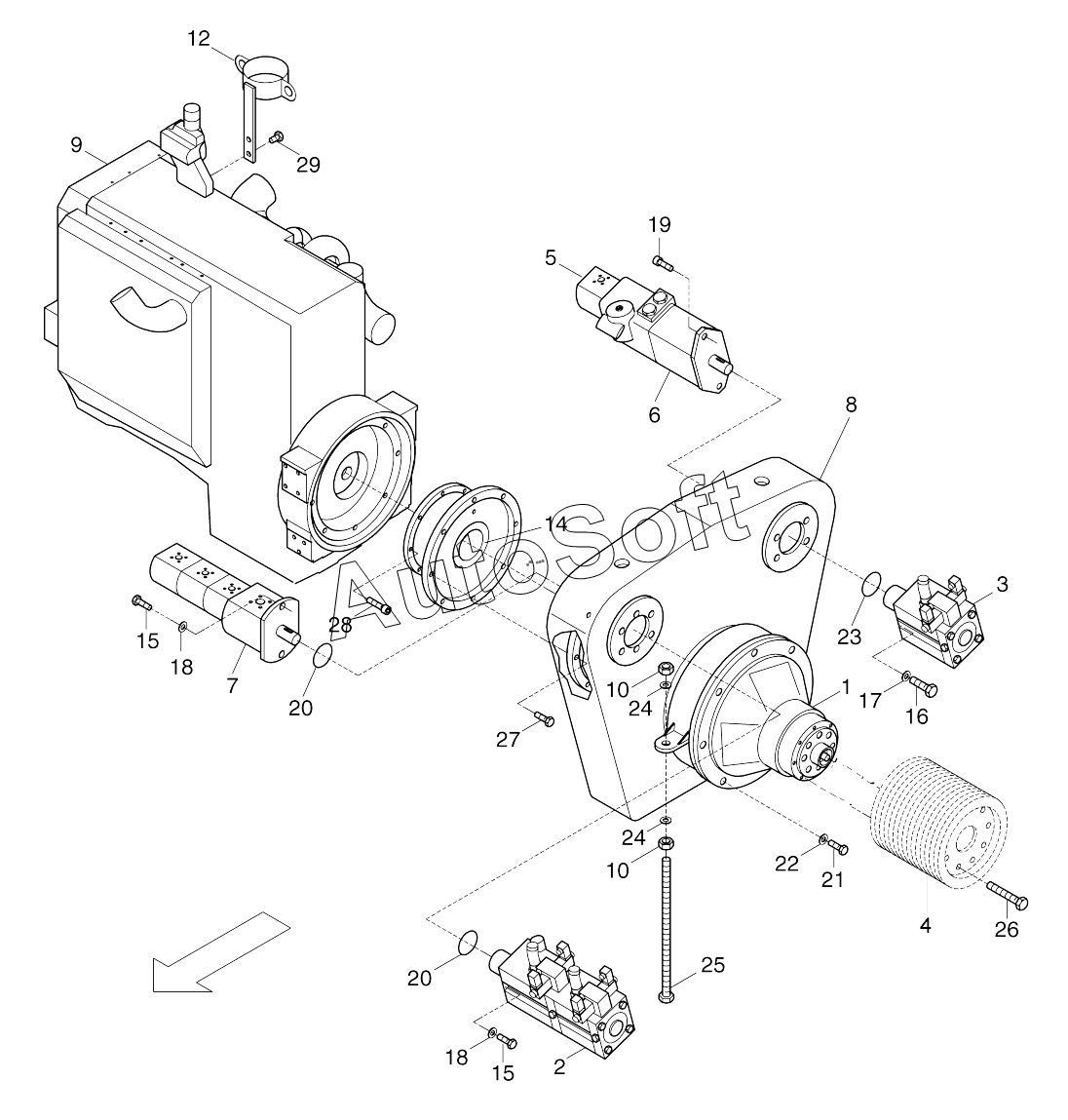

Каталог запасных частей к технике: DYNAPAC Dynapac PL2000S (2010). 500-06110C Drive unit
/25.gif)
1
2
3
4
5
6
7
8
9
10
10
12
14
15
15
16
17
18
18
19
20
20
21
22
23
24
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 500160144 | 5***4 | Drive unit | |
| 1 | 9***2 | Clutch | |
| 10 | 5***6 | Hex. nut | |
| 12 | 5***8 | Support | |
| 14 | 9***1 | Elastic coupling part | |
| 15 | 9***6 | Hex. screw | |
| 16 | 9***6 | Hex. screw | |
| 17 | 9***3 | Disc | |
| 18 | 6***7 | Disc | |
| 19 | 9***9 | Screw | |
| 2 | 9***1 | Axial pump | |
| 20 | 9***2 | O-ring | |
| 21 | 5***0 | Screw | |
| 22 | 6***8 | Washer | |
| 23 | 9***8 | O-ring | |
| 24 | 6***0 | Washer | |
| 25 | 5***7 | Supporting | |
| 26 | 9***3 | Screw | |
| 27 | 9***0 | Hex. screw | |
| 28 | 9***2 | Screw | |
| 29 | 5***3 | Screw | |
| 3 | 9***2 | Axial pump | |
| 4 | 5***4 | V-belt pulley | |
| 5 | 9***8 | Gear pump | |
| 5.01 | 9***2 | Seal kit | |
| 6 | 9***6 | Adjustable pump | |
| 7 | 9***0 | Hydraulic pump | |
| 7.01 | 9***1 | Seal kit | |
| 8 | 9***1 | Split gear box | |
| 9 | 9***6 | Engine |
