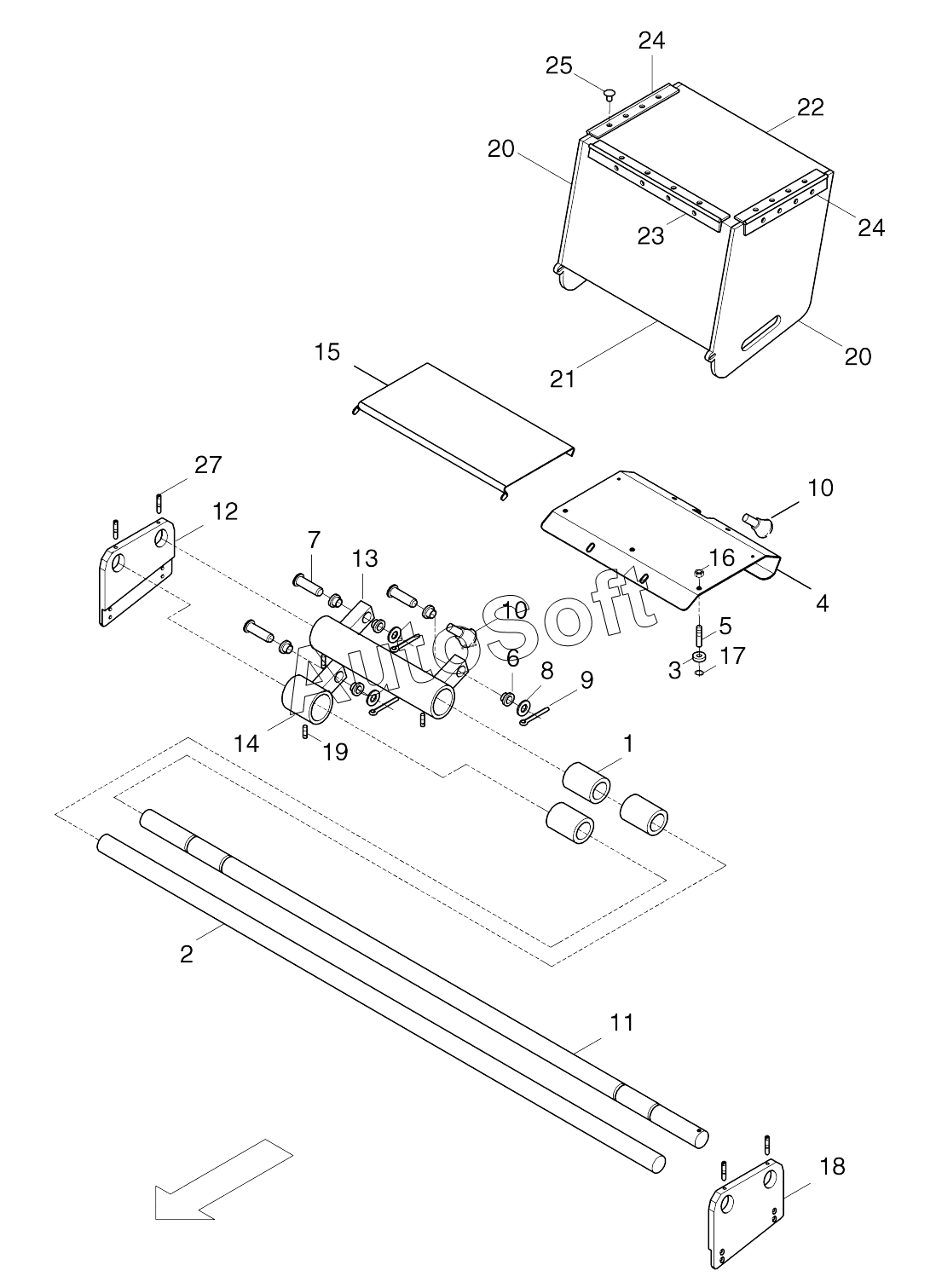

Каталог запасных частей к технике: DYNAPAC Dynapac PL2000S (2010). 500-08110 Operating stand guide
/39.gif)
14
27
25
24
24
23
22
21
20
20
19
18
17
16
15
1
13
12
11
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 500080271 | 5***1 | Cover compl. | |
| 1 | 9***8 | Linear sliding bearing | |
| 2 | 3***5 | Round steel | |
| 3 | 9***2 | Roller | |
| 4 | 5***3 | Rearwall | |
| 5 | 5***6 | Вolt | |
| 6 | 9***1 | Sliding bearing | |
| 7 | 9***4 | Вolt | |
| 8 | 9***5 | Disc | |
| 9 | 6***1 | Split pin | |
| 10 | 9***6 | Stop bolt | |
| 11 | 5***9 | Rod | |
| 12 | 5***4 | Guide support, right | |
| 13 | 5***2 | Support, rear | |
| 14 | 5***3 | Support, front | |
| 15 | 5***1 | Glide plate | |
| 16 | 9***3 | Nut | |
| 17 | 9***0 | Circlip | |
| 18 | 5***5 | Guide support, left | |
| 19 | 9***2 | Threaded pin | |
| 20 | 5***2 | Side plate | |
| 21 | 5***3 | Front plate | |
| 22 | 5***5 | Cover plate | |
| 23 | 5***8 | Hinge 1 | |
| 24 | 5***7 | Hinge 2 | |
| 25 | 4***9 | Rivet | |
| 27 | 9***2 | Threaded pin |
