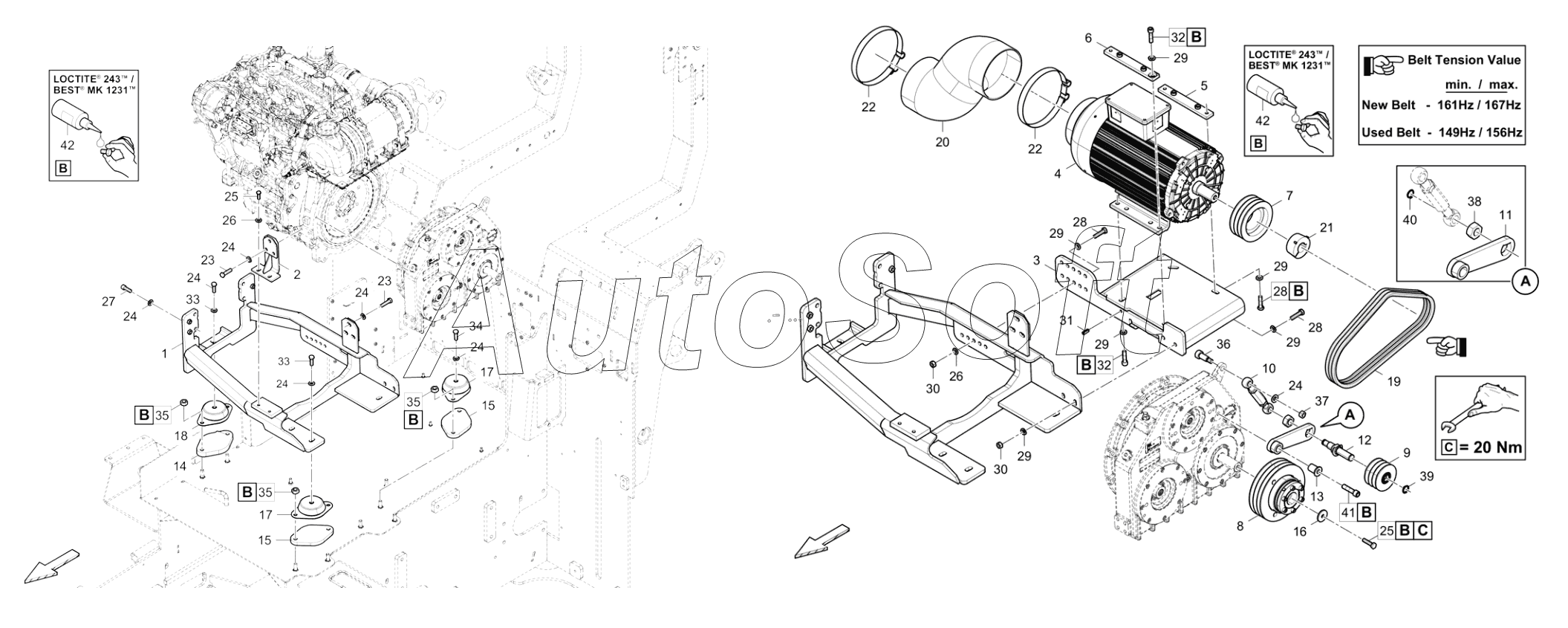

Каталог запасных частей к технике: DYNAPAC Dynapac F1800C (2018). 4812235845 Generator drive 12,5KVA
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
19
20
21
22
22
23
23
24
24
24
24
24
24
24
25
25
26
26
27
28
28
28
29
29
29
29
29
29
30
30
31
32
32
33
33
34
35
35
35
36
37
38
39
40
41
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | Engine frame | |
| 10 | 4***1 | Turnbuckle | |
| 11 | 4***7 | Tension arm | |
| 12 | 4***8 | Bolt | |
| 13 | 4***1 | Sleeve | |
| 14 | 4***7 | Plate | |
| 15 | 4***3 | Plate | |
| 16 | 4***0 | Lock washer | |
| 17 | 4***6 | Vibration damper | |
| 18 | 4***5 | Vibration damper | |
| 19 | 4***3 | V-belt | |
| 19.1 | 4***6 | V-belt | |
| 2 | 4***9 | Engine mount | |
| 20 | 4***8 | Spiral hose | |
| 21 | D***1 | Taperlock sleeve | |
| 22 | D***9 | Hose clip | |
| 23 | 5***0 | Hexagon head screw | |
| 24 | 0***2 | Flat washer | |
| 25 | 0***3 | Hex. head screw | |
| 26 | 0***5 | Flat washer | |
| 27 | 0***3 | Hex socket screw | |
| 28 | 0***4 | Bolt | |
| 29 | 0***1 | Lock washer | |
| 3 | 4***3 | Console | |
| 30 | 0***0 | Nut hexagon | |
| 31 | 0***0 | Dowel pin | |
| 32 | 0***3 | Screw | |
| 33 | 0***3 | Hex. head screw | |
| 34 | 0***3 | Hex head screw | |
| 35 | 0***8 | Hexagon nut | |
| 36 | 0***7 | Fitting screw | |
| 37 | 0***0 | Hexagon nut | |
| 38 | 5***4 | Hexagon nut | |
| 39 | 4***8 | Circlip | |
| 4 | 4***4 | Generator | |
| 4.1 | 4***5 | Generator | |
| 4.1.1 | 4***1 | Fan housing | |
| 4.2 | 4***2 | Electronic governor | |
| 4.2.1 | D***4 | Cable x m | |
| 4.2.2 | 4***5 | Plug | |
| 4.2.3 | 4***9 | Female contact | |
| 4.3 | 4***0 | Cable | |
| 40 | 4***1 | Circlip | |
| 41 | 5***0 | Hexagon socket head cap screw | |
| 42 | 4***4 | Thread locking | |
| 5 | 4***7 | Rail, r.h. | |
| 6 | 4***3 | Rail, l.h. | |
| 7 | 4***2 | V-belt pulley | |
| 8 | 4***4 | Coupler | |
| 9 | 4***6 | V-belt pulley | |
| 9.1 | 4***0 | V-belt pulley | |
| 9.2 | 4***0 | Roller bearing | |
| 9.3 | 4***6 | Circlip |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
