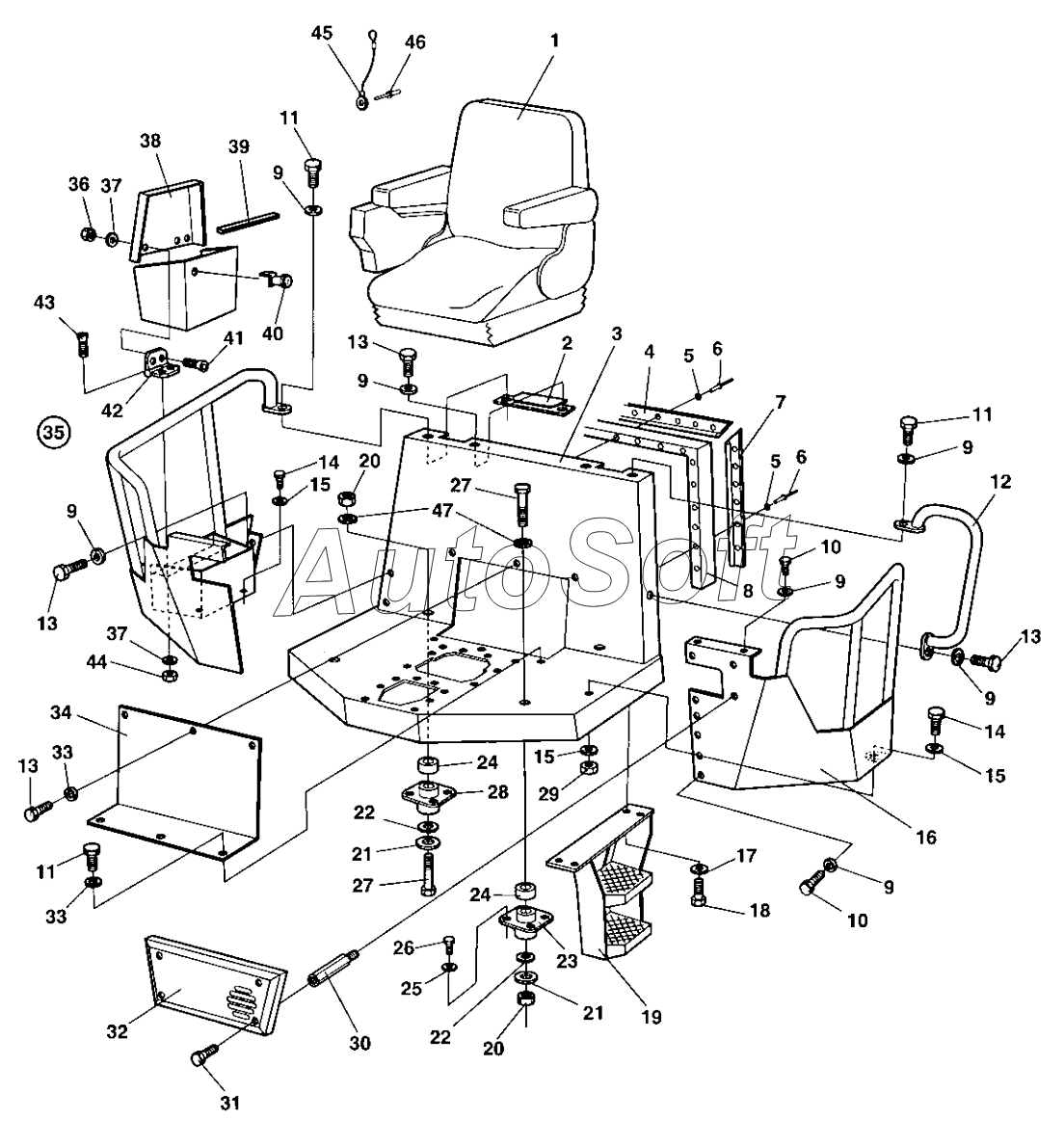

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D (2008). Drivers platform 17754
36
24
24
25
26
27
27
28
29
30
31
32
33
33
34
35
23
37
37
38
39
40
41
42
43
44
45
46
47
11
11
11
2
3
4
5
5
6
6
7
8
9
9
9
9
9
9
9
10
10
1
12
13
13
13
13
14
14
15
15
15
16
17
18
19
20
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 902866 | 9***6 | Key Marked 455 | |
| Driversseat | D***t | Drivers seat | |
| Enginecontrol | E***l | Engine control | |
| Forwardcontrol | F***l | Forward and reverse control | |
| 1 | D***t | Drivers seat | |
| 2 | 3***7 | Cover | |
| 3 | 3***0 | Platform | |
| 4 | 3***5 | List | |
| 5 | 9***4 | Washer | |
| 6 | 9***3 | Blind rivet | |
| 7 | 3***6 | List | |
| 8 | 3***4 | Rubber strip | |
| 9 | 9***9 | Washer 8,4x16x1,5 | |
| 10 | 5***9 | Screw | |
| 11 | 5***1 | Screw | |
| 12 | 3***2 | Hand rail | |
| 13 | 5***3 | Screw | |
| 14 | 5***1 | Screw | |
| 15 | 9***7 | Washer 10,5x22x4 | |
| 16 | 3***7 | Operator protection | |
| 17 | 9***0 | Washer 10,5x22x2 | |
| 18 | 5***9 | Screw | |
| 19 | 3***2 | Step | |
| 20 | 5***2 | Lock nut M20 | |
| 21 | 3***2 | Washer | |
| 22 | 9***0 | Washer 21x36x6 | |
| 23 | 3***5 | Shock absorber D | |
| 24 | 3***1 | Spacer | |
| 25 | 9***1 | Washer 13x24x2 | |
| 26 | 5***5 | Screw | |
| 27 | 5***6 | Screw | |
| 28 | 3***7 | Shock absorber D | |
| 29 | 5***6 | Nut | |
| 30 | 9***1 | Spacer screw | |
| 31 | 9***6 | Screw | |
| 32 | 3***9 | Protection cover | |
| 33 | 9***0 | Washer 8,4x22x3 | |
| 34 | 3***3 | Cover | |
| 35 | 3***6 | Operator protection | |
| 36 | 5***8 | Nut | |
| 37 | 9***8 | Washer 6,4x12x1,5 | |
| 38 | 3***9 | Cover | |
| 39 | 2***8 | Edge trim | |
| 40 | 3***8 | Lock | |
| 41 | 5***3 | Screw | |
| 42 | 9***7 | Hinge | |
| 43 | 5***5 | Screw | |
| 44 | 5***2 | Lock nut M6 | |
| 45 | 3***4 | Wire | |
| 46 | 9***5 | Blind rivet | |
| 47 | 9***3 | Washer 21x36x3 |
