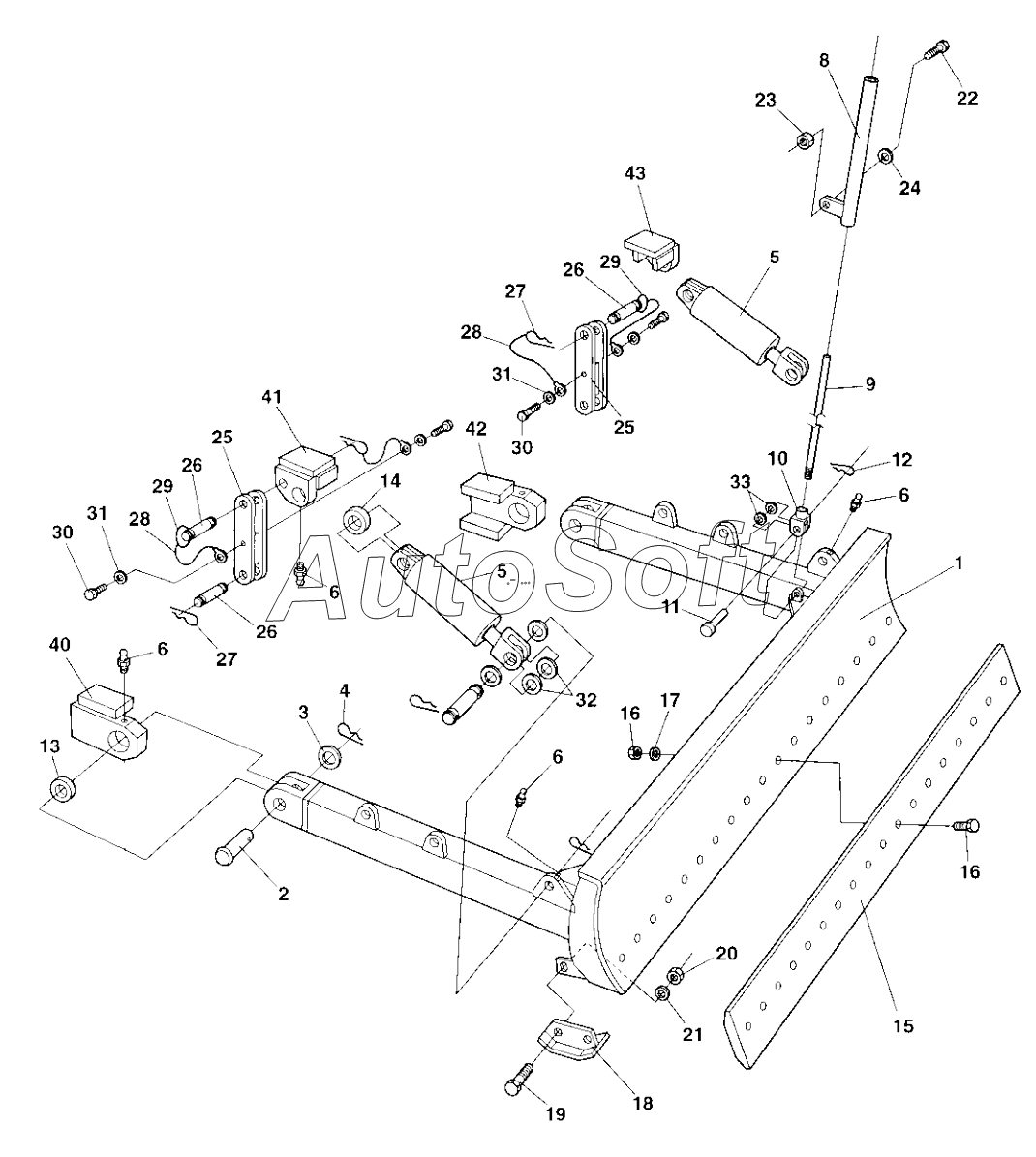

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D (2008). Levelling blade, metal parts 17132-1
1
2
3
4
5
5
6
6
6
6
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
25
26
26
26
27
27
28
28
29
29
30
30
31
31
32
33
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Levelling blade | |
| 2 | 3***4 | Clevis pin | |
| 3 | 6***9 | Washer | |
| 4 | 6***0 | Pin | |
| 5 | 3***1 | Hydraulic cylinder | |
| 5 | 3***2 | Steering cylinder | |
| 6 | 9***4 | Grease fitting | |
| 8 | 3***5 | Indicating pipe | |
| 9 | 3***6 | Indicator | |
| 10 | 4***3 | Yoke | |
| 11 | 5***8 | Clevis pin | |
| 12 | 6***8 | Pin | |
| 13 | 1***1 | Bearing | |
| 14 | 8***6 | Ball bushing | |
| 15 | 8***9 | Blade | |
| 16 | 8***1 | Screw with nut | |
| 17 | 9***3 | Washer 21x36x3 | |
| 18 | 3***7 | Shoe | |
| 19 | 5***5 | Screw | |
| 20 | 9***8 | Nut | |
| 21 | 9***3 | Washer 13x30x4 | |
| 22 | 5***4 | Screw | |
| 23 | 5***9 | Lock nut M12 | |
| 24 | 9***1 | Washer 13x24x2 | |
| 25 | 3***8 | Safety rod | |
| 26 | 3***9 | Shaft | |
| 27 | 6***1 | Hair clip | |
| 28 | 3***5 | Wire | |
| 29 | 3***8 | Spring | |
| 30 | 5***1 | Screw M10x14 | |
| 31 | 9***0 | Washer 10,5x22x2 | |
| 32 | 6***6 | Washer 26x45x4 | |
| 33 | 9***1 | Washer 13x24x2 | |
| 40 | 3***3 | Bracket | |
| 41 | 3***4 | Cylinder bracket | |
| 42 | 3***2 | Bracket | |
| 43 | 3***5 | Cylinder bracket |
