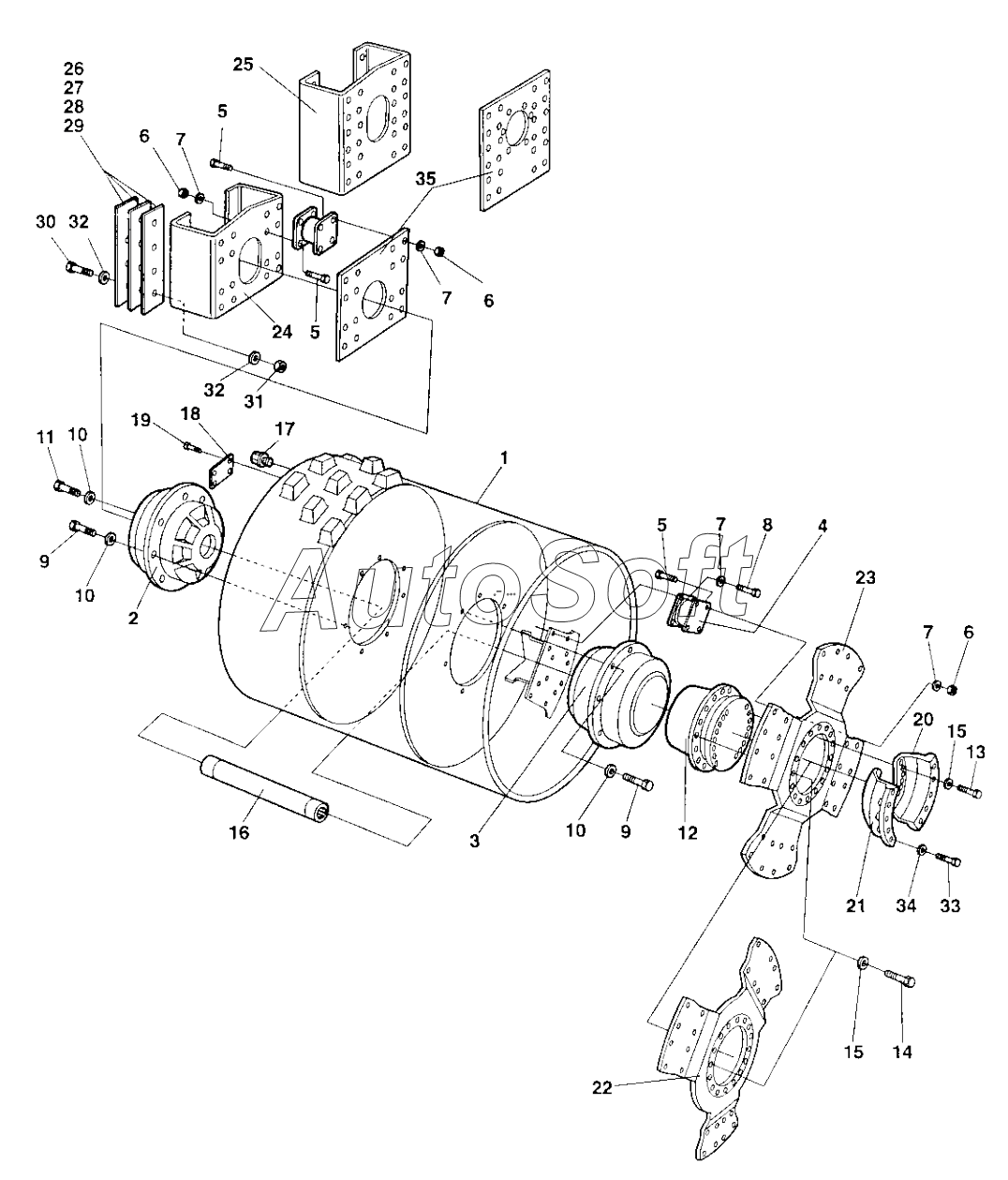

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D (2008). 16118 Drum
1
2
3
4
5
5
5
6
6
6
7
7
7
7
8
9
9
10
10
10
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***7 | Drum | |
| 2 | D***e | Drum cartridge | |
| 2 | D***e | Drum cartridge | |
| 3 | D***e | Drum cartridge | |
| 3 | D***e | Drum cartridge | |
| 4 | 8***7 | Shock absorber | |
| 5 | 5***4 | Screw | |
| 6 | 5***7 | Nut | |
| 7 | 9***1 | Washer 13x24x2 | |
| 8 | 5***1 | Hex. screw | |
| 9 | 5***2 | Screw M16x70 | |
| 10 | 3***4 | Spacer | |
| 10 | 9***2 | Washer 17x30x3 | |
| 11 | 3***1 | Air breather screw | |
| 12 | 3***7 | Drum gear | |
| 13 | 9***9 | Screw | |
| 14 | 9***1 | Screw | |
| 15 | 9***3 | Washer 21x36x3 | |
| 16 | 3***2 | Drive shaft | |
| 17 | 2***0 | Plug | |
| 18 | 3***1 | Sign plate | |
| 19 | 5***2 | Drive screw | |
| 20 | 3***2 | Gear holder | |
| 21 | 3***3 | Gear holder | |
| 22 | N***d | Not used on this model | |
| 23 | 3***0 | Drive disc | |
| 24 | N***d | Not used on this model | |
| 25 | 3***7 | Bracket | |
| 26 | 3***8 | Shim | |
| 27 | 3***9 | Shim | |
| 28 | 3***4 | Shim | |
| 29 | 3***5 | Shim | |
| 30 | 9***0 | Screw | |
| 31 | 9***5 | Lock nut | |
| 32 | 9***3 | Washer 21x36x3 | |
| 33 | 5***6 | Screw | |
| 34 | 9***4 | Washer 25x45x4 | |
| 35 | 3***0 | Holder plate |
