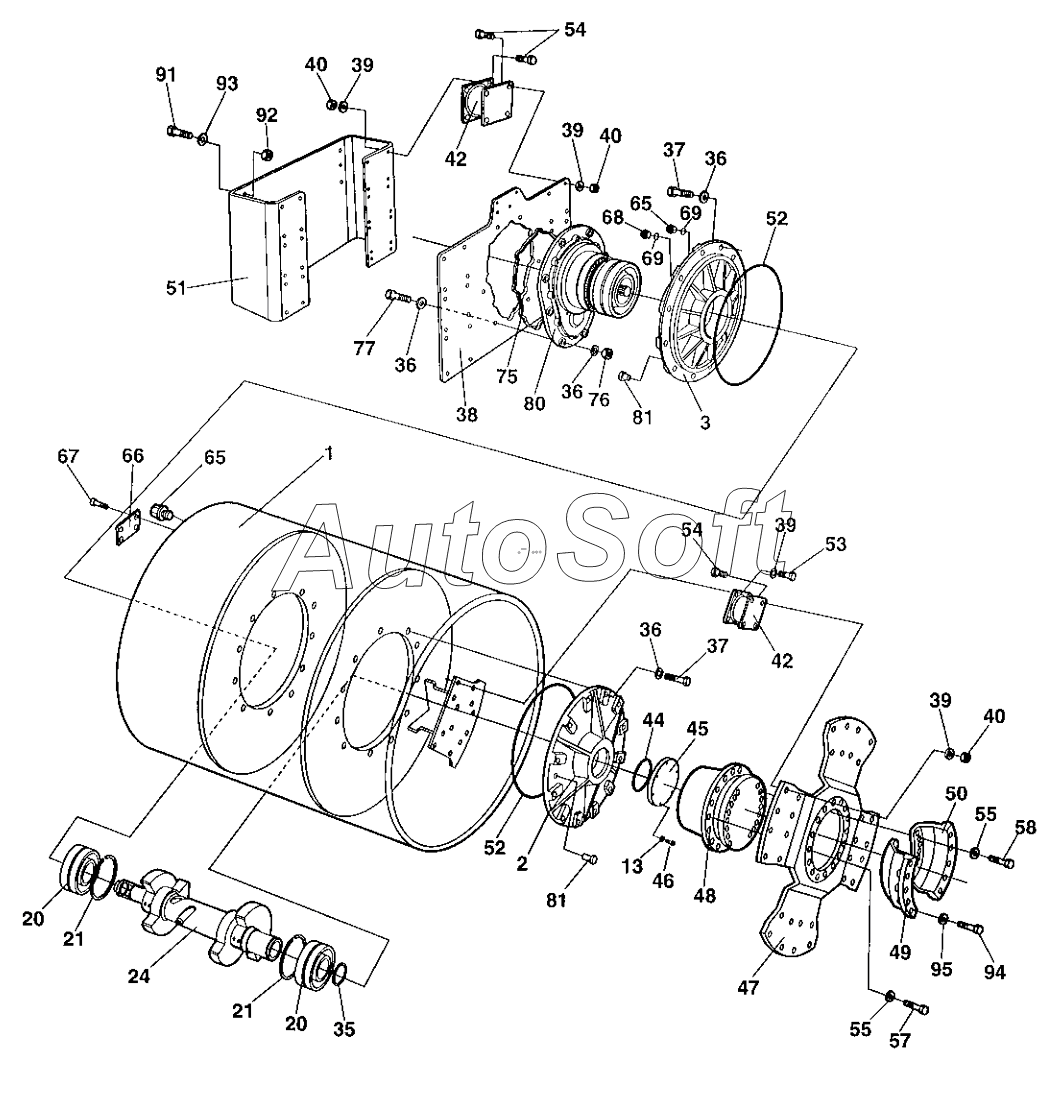

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D (2008). 18126 Drum, DCO, Option Option
77
54
54
55
55
57
58
65
65
66
67
68
69
69
75
76
53
80
81
81
91
92
93
94
95
40
40
40
2
3
13
20
20
21
21
24
35
36
36
36
36
37
37
38
39
39
39
39
1
42
42
44
45
46
47
48
49
50
51
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 396141 | 3***1 | Holder plate | |
| 1 | 3***2 | Drum | |
| 2 | 3***3 | Bearing housing | |
| 3 | 3***4 | Bearing housing | |
| 13 | 9***0 | Washer 10,5x22x2 | |
| 20 | 3***9 | Bearing | |
| 21 | 7***7 | Retaining ring | |
| 24 | 3***4 | Eccentric shaft | |
| 35 | 1***0 | Retaining ring | |
| 36 | 9***2 | Washer 17x30x3 | |
| 37 | 5***2 | Screw M16x70 | |
| 38 | 3***8 | Holder plate | |
| 39 | 9***1 | Washer 13x24x2 | |
| 40 | 5***7 | Nut | |
| 42 | 8***7 | Shock absorber | |
| 44 | 1***8 | O-ring | |
| 45 | 3***3 | Bearing cover | |
| 46 | 5***9 | Screw | |
| 47 | 3***0 | Drive disc | |
| 48 | 3***7 | Drum gear | |
| 49 | 3***3 | Gear holder | |
| 50 | 3***2 | Gear holder | |
| 51 | 3***6 | Holder plate | |
| 52 | 9***7 | O-ring | |
| 53 | 5***1 | Hex. screw | |
| 54 | 5***4 | Screw | |
| 55 | 9***3 | Washer 21x36x3 | |
| 57 | 9***1 | Screw | |
| 58 | 9***9 | Screw | |
| 65 | 2***0 | Plug | |
| 66 | 3***1 | Sign plate | |
| 67 | 5***2 | Drive screw | |
| 68 | 3***4 | Magnetic plug M30 | |
| 69 | 1***7 | Seal ring M30 | |
| 75 | 7***8 | Rubber strip | |
| 76 | 5***8 | Hex. nut | |
| 77 | 5***8 | Screw | |
| 80 | G***y | Gear Assy, DCO | |
| 81 | 9***5 | Plug | |
| 90 | 3***8 | Shim | |
| 90 | 3***9 | Shim | |
| 90 | 3***4 | Shim | |
| 90 | 3***5 | Shim | |
| 91 | 9***0 | Screw | |
| 92 | 9***5 | Lock nut | |
| 93 | 9***3 | Washer 21x36x3 | |
| 94 | 5***6 | Screw | |
| 95 | 9***4 | Washer 25x45x4 |
