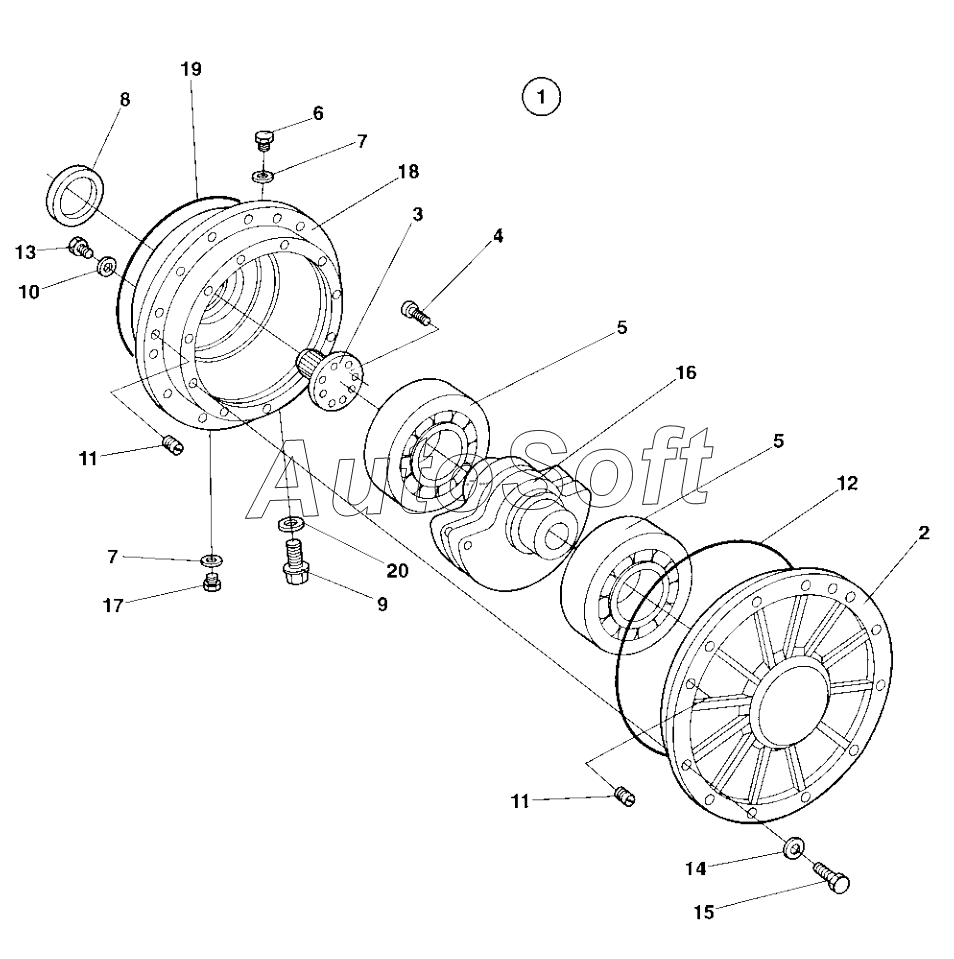

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D (2008). 16963 Drum cartridge Drive side
11
11
20
19
18
17
16
15
14
13
12
1
10
9
8
7
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***5 | Drum cartridge | |
| 2 | 3***6 | Bearing housing outer | |
| 3 | 3***8 | Splined shaft | |
| 4 | 7***6 | Screw | |
| 5 | 3***6 | Spherical roller bearing | |
| 6 | 3***4 | Magnetic plug M30 | |
| 7 | 1***7 | Seal ring M30 | |
| 8 | 9***2 | Seal ring | |
| 9 | 3***4 | Plug | |
| 10 | 1***7 | Sealing M12 | |
| 11 | 9***5 | Plug | |
| 12 | 9***6 | O-ring | |
| 13 | 5***3 | Screw M12x16 | |
| 14 | 9***2 | Washer 17x30x3 | |
| 15 | 5***2 | Screw M16x70 | |
| 16 | 3***0 | Eccentric shaft | |
| 17 | 2***0 | Plug | |
| 18 | 3***0 | Bearing housing inner | |
| 19 | 9***7 | O-ring | |
| 20 | 1***1 | Washer, sealing |
