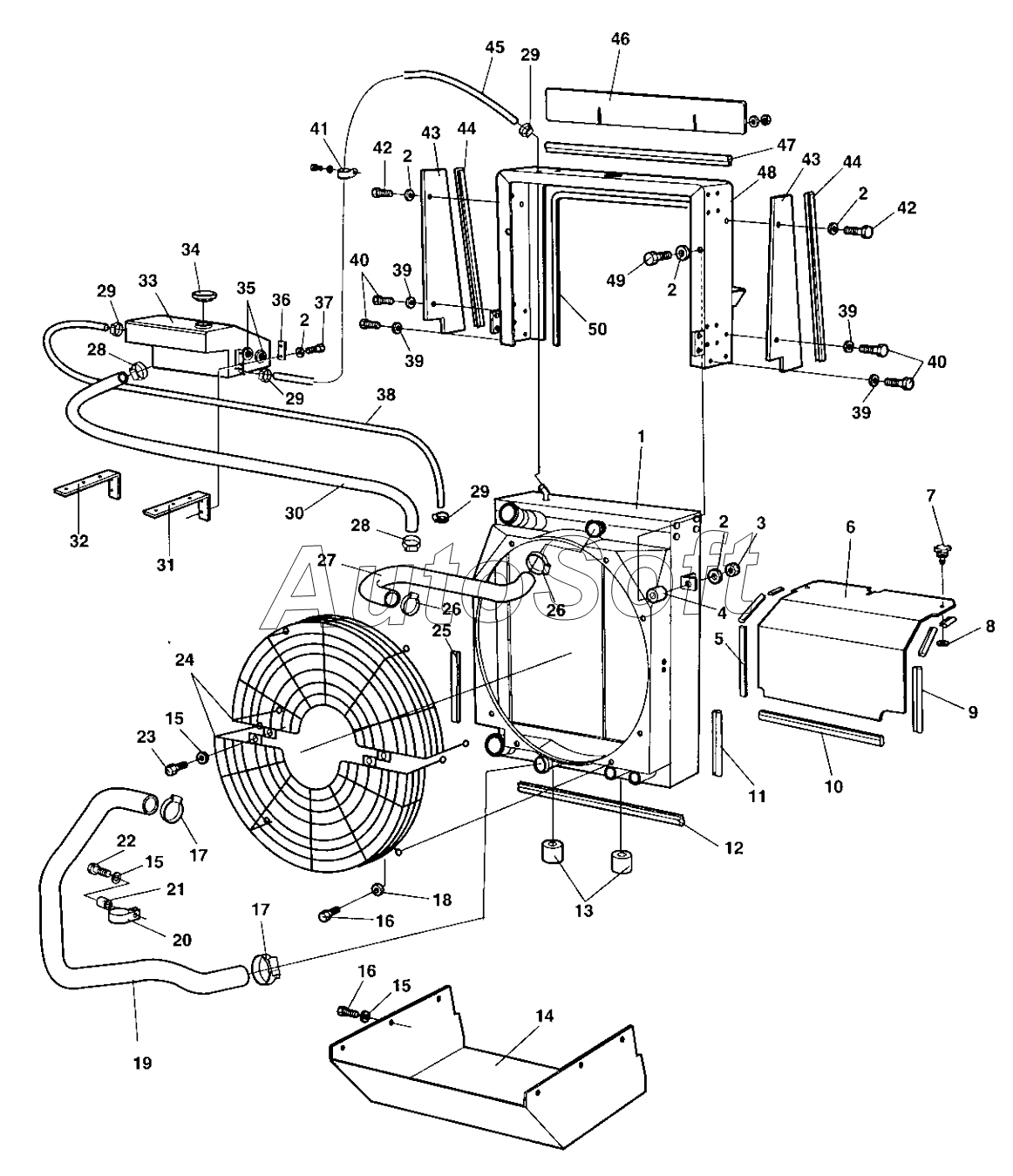

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D (2008). 17752 Cooling system
39
39
39
39
26
26
27
28
28
29
29
29
29
30
31
32
33
34
35
36
37
38
25
40
40
41
42
42
43
43
44
44
45
46
47
48
49
50
13
2
2
2
2
2
3
4
5
6
7
8
9
10
11
12
1
14
15
15
15
16
16
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***7 | Radiator | |
| 1 | 3***4 | Radiator | |
| 2 | 9***8 | Washer 6,4x12x1,5 | |
| 3 | 9***5 | Lock nut M6 | |
| 4 | 3***4 | Shock absorber | |
| 5 | 9***6 | Edge trim | |
| 6 | 3***3 | Air inlet plate | |
| 7 | 9***6 | Quick lock | |
| 8 | 9***5 | Quick lock washer | |
| 9 | 9***6 | Edge trim | |
| 10 | 9***6 | Edge trim | |
| 11 | 2***1 | Rubber strip | |
| 12 | 2***6 | Edge trim | |
| 12 | 9***6 | Edge trim | |
| 13 | 9***1 | Shock absorber | |
| 14 | 3***3 | Air leading plate | |
| 15 | 9***9 | Washer 8,4x16x1,5 | |
| 16 | 5***3 | Screw | |
| 16 | 5***3 | Screw | |
| 17 | 3***0 | Hose clamp | |
| 18 | 9***0 | Washer 8,4x22x3 | |
| 19 | 3***4 | Coolant hose | |
| 20 | 9***2 | Clamp | |
| 21 | 3***2 | Spacer sleeve | |
| 22 | 9***1 | Screw M8x40 | |
| 23 | 5***8 | Screw | |
| 24 | 3***4 | Fan guard | |
| 25 | 2***1 | Rubber strip | |
| 26 | 3***0 | Hose clamp | |
| 27 | 3***7 | Coolant hose | |
| 28 | 3***4 | Hose clamp | |
| 29 | 3***5 | Hose clamp | |
| 30 | 3***7 | Coolant hose | |
| 31 | 3***0 | Bracket | |
| 32 | 3***1 | Bracket | |
| 33 | 3***8 | Expansion tank | |
| 34 | 9***4 | Cap | |
| 35 | 3***7 | Level glass | |
| 36 | 3***3 | Washer | |
| 37 | 5***0 | Screw | |
| 38 | 3***8 | Rubber hose | |
| 39 | 9***0 | Washer 10,5x22x2 | |
| 40 | 5***9 | Screw | |
| 41 | 9***0 | Clamp | |
| 42 | 5***0 | Screw | |
| 43 | 3***9 | Air leading plate | |
| 44 | 9***6 | Edge trim | |
| 45 | 3***7 | Coolant hose | |
| 46 | 3***0 | Air inlet | |
| 47 | 2***9 | Edge trim | |
| 48 | 3***5 | Cooler frame | |
| 48 | 3***5 | Cooler frame | |
| 49 | 5***2 | Screw | |
| 50 | 2***9 | Edge trim |
