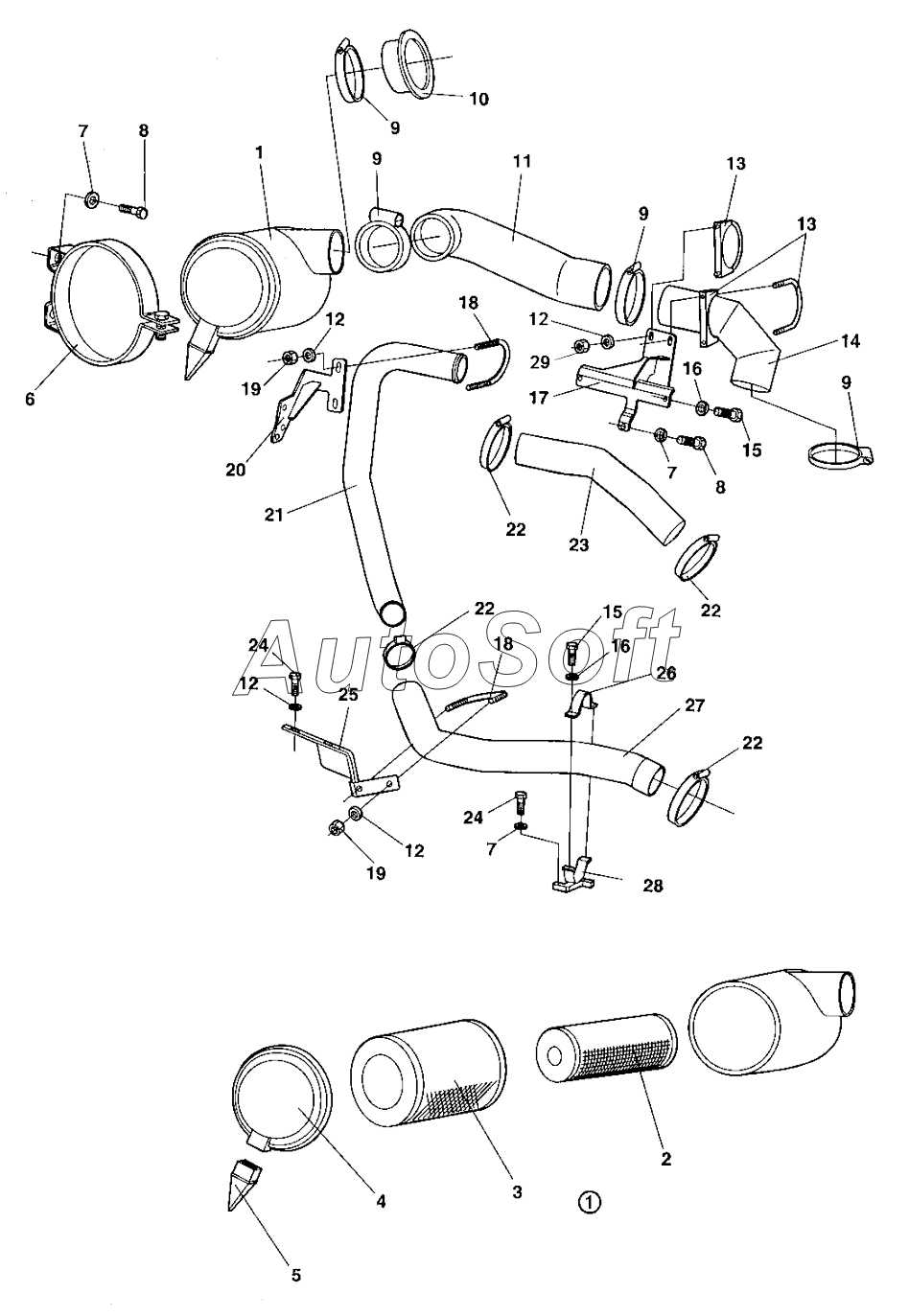

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D (2008). 17756-1 Combustion air system From 68X10324
15
15
29
28
27
26
25
24
24
23
22
22
22
22
21
20
19
19
18
18
17
16
16
1
1
14
13
13
12
12
12
12
11
10
9
9
9
9
8
8
7
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***3 | Air cleaner | |
| 2 | 3***7 | Air filter element, safety | |
| 3 | 3***6 | Air filter element, main | |
| 4 | 9***2 | Cover | |
| 5 | 9***9 | Vacuator valve | |
| 6 | 8***1 | Mounting band | |
| 7 | 9***9 | Washer 8,4x16x1,5 | |
| 8 | 5***9 | Screw | |
| 9 | 9***0 | Hose clamp | |
| 10 | 3***9 | Rubber bushing | |
| 11 | 3***0 | Air inlet hose | |
| 12 | 9***0 | Washer 8,4x22x3 | |
| 13 | 9***9 | Clamp | |
| 14 | 3***1 | Air inlet pipe | |
| 15 | 5***3 | Hex. screw | |
| 16 | 9***8 | Washer 6,4x12x1,5 | |
| 17 | 3***8 | Holder | |
| 18 | 8***1 | Clamp | |
| 19 | 9***6 | Lock nut M8 | |
| 20 | 3***2 | Bracket | |
| 21 | 3***2 | Charge air tube | |
| 22 | 3***6 | Hose clamp | |
| 23 | 3***9 | Air inlet hose | |
| 24 | 5***2 | Screw | |
| 25 | 3***2 | Bracket | |
| 26 | 3***8 | Holder | |
| 27 | 3***3 | Air inlet hose | |
| 28 | 3***6 | Holder | |
| 29 | 5***3 | Lock nut M8 |
