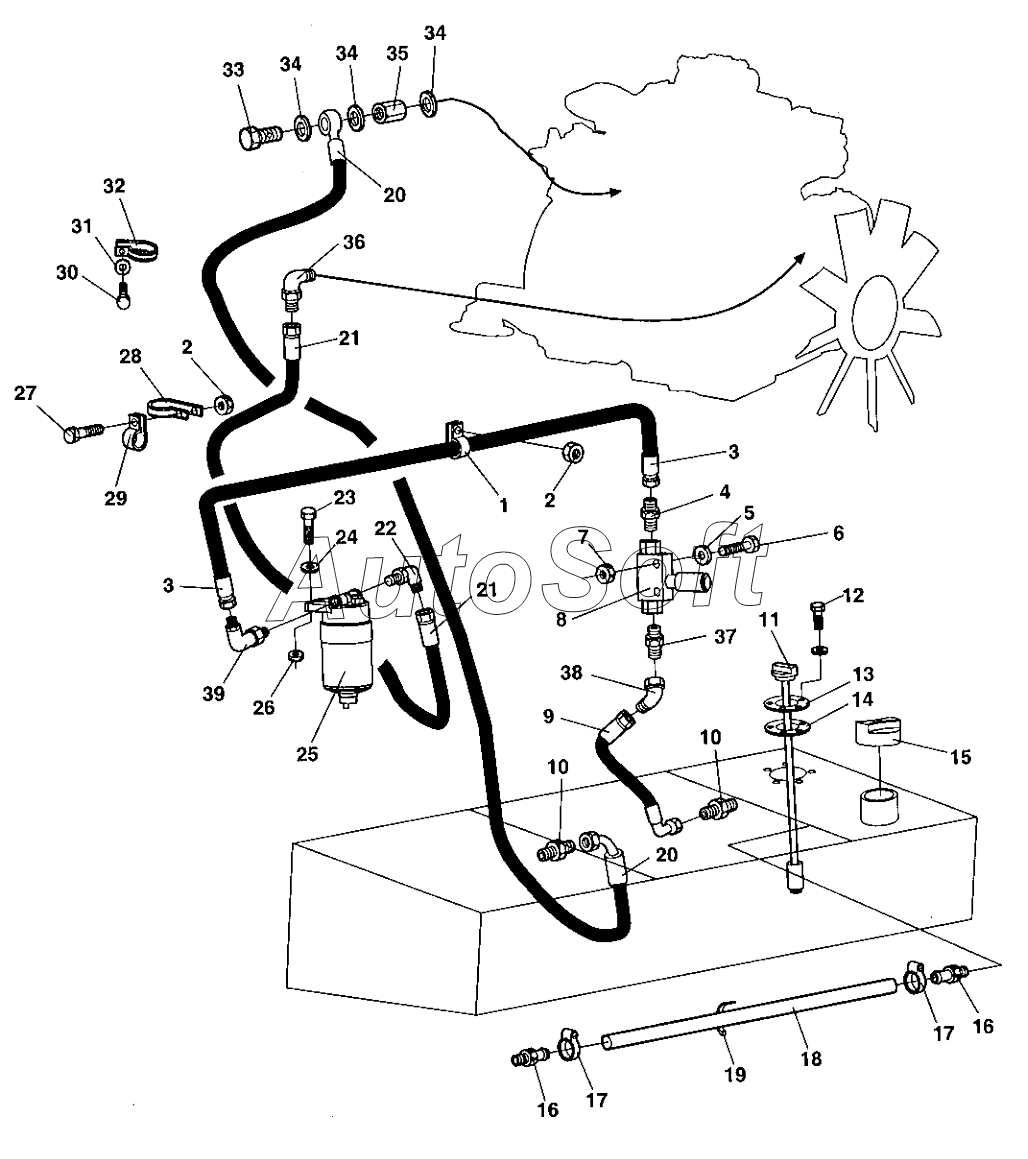

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D (2008). 17760 Fuel system
1
2
2
3
3
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
16
17
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 234382 | 2***2 | Adapter | |
| 791575 | 7***5 | Elbow | |
| 1 | 9***0 | Clamp | |
| 1 | 9***1 | Clamp | |
| 2 | 9***5 | Lock nut M6 | |
| 3 | 3***7 | Fuel hose | |
| 3 | 3***4 | Fuel hose | |
| 4 | 9***3 | Connector | |
| 5 | 9***9 | Washer 6,7x14x1,5 | |
| 6 | 5***9 | Screw | |
| 7 | 9***5 | Lock nut M6 | |
| 8 | 9***6 | Fuel pump | |
| 9 | 3***4 | Fuel hose | |
| 10 | 3***7 | Adapter | |
| 11 | 3***2 | Fuel sender | |
| 12 | 9***6 | Screw | |
| 13 | 3***8 | Lid | |
| 14 | 3***5 | Flange, cpl | |
| 15 | 3***0 | Fuel cap | |
| 16 | 3***4 | Hose connection | |
| 17 | 3***2 | Hose clamp | |
| 18 | 2***4 | Hose reinforced | |
| 19 | 3***1 | Cable ties | |
| 20 | 3***8 | Fuel hose | |
| 21 | 3***6 | Fuel hose | |
| 22 | 9***8 | Adapter | |
| 23 | 5***0 | Screw | |
| 24 | 9***0 | Washer 10,5x22x2 | |
| 25 | 9***7 | Fuel filter, cpl | |
| 25 | 9***8 | Fuel filter element | |
| 26 | 5***8 | Lock nut M10 | |
| 27 | 5***0 | Screw | |
| 28 | 9***0 | Clamp | |
| 29 | 9***0 | Clamp | |
| 30 | 5***3 | Hex. screw | |
| 31 | 9***0 | Washer 10,5x22x2 | |
| 32 | 9***4 | Clamp | |
| 33 | H***w | Hollow screw | |
| 34 | 7***2 | Copper washer | |
| 35 | 3***4 | Spacer | |
| 36 | 9***8 | Adapter | |
| 37 | 9***3 | Connector | |
| 38 | 2***2 | Elbow 45 | |
| 39 | 9***8 | Adapter |
