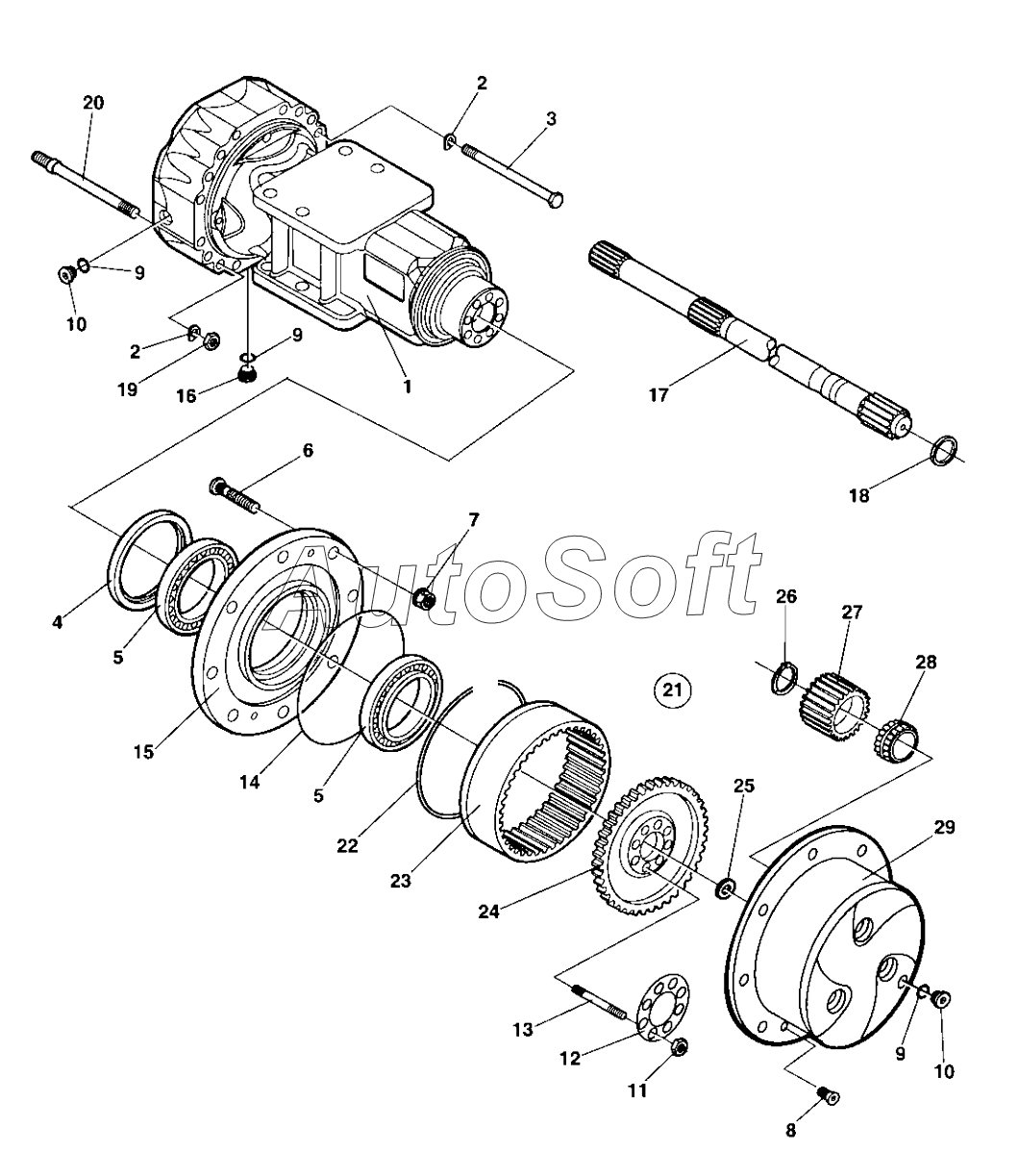

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D (2008). 17673 Planet gear
1
2
2
3
4
5
5
6
7
8
9
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***3 | Axle case | |
| 2 | 9***3 | Spring washer | |
| 3 | 9***4 | Bolt | |
| 4 | 9***5 | Seal | |
| 5 | 9***6 | Bearing | |
| 6 | 9***1 | Wheel screw | |
| 7 | 9***7 | Wheel nut | |
| 8 | 9***5 | Screw | |
| 9 | 3***3 | Copper washer | |
| 10 | 9***6 | Plug | |
| 11 | 9***6 | Nut | |
| 12 | 9***5 | Locking plate | |
| 13 | 9***7 | Stud | |
| 14 | 9***2 | O-ring | |
| 15 | 9***6 | Wheel hub | |
| 16 | 9***5 | Magnetic plug | |
| 17 | 9***7 | Half shaft | |
| 18 | 9***6 | Seal | |
| 19 | 9***9 | Nut | |
| 20 | 9***8 | Stud | |
| 21 | 9***1 | Planet gear carrier Cpl | |
| 22 | 9***7 | Circlip | |
| 23 | 9***8 | Ring gear | |
| 24 | 9***9 | Ring gear support | |
| 25 | 9***0 | Washer | |
| 26 | 9***1 | Seal | |
| 27 | 9***2 | Planet gear | |
| 28 | 9***3 | Bearing | |
| 29 | 9***9 | Planet gear carrier |
