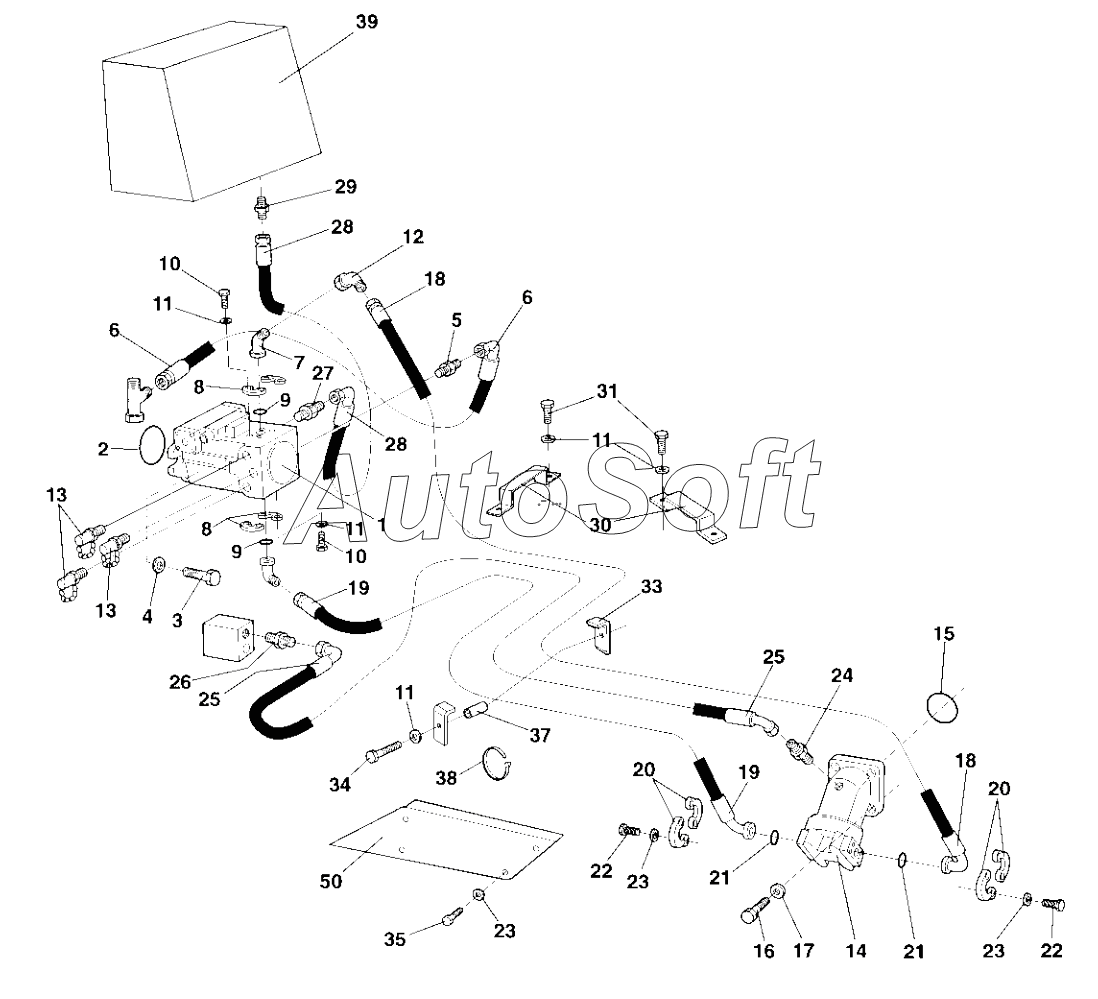

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D (2008). 16615 Vibration system
1
2
3
4
5
6
6
7
8
8
9
9
10
10
11
11
11
11
12
13
13
14
15
16
17
18
18
19
19
20
20
21
21
22
22
23
23
23
24
25
25
26
27
28
28
29
30
31
33
34
35
37
38
39
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Vibration pump | |
| 2 | 9***7 | O-ring | |
| 3 | 5***8 | Screw | |
| 4 | 9***2 | Washer 17x30x3 | |
| 5 | 2***2 | Adapter | |
| 6 | 4***6 | Hydraulic hose | |
| 7 | 9***7 | Flange adapter | |
| 8 | 9***6 | Flange half | |
| 9 | 9***3 | O-ring | |
| 10 | 5***0 | Screw | |
| 11 | 9***0 | Washer 10,5x22x2 | |
| 12 | 9***1 | Adapter | |
| 13 | 9***7 | Measuring nipple | |
| 14 | 3***5 | Vibration motor | |
| 15 | 1***2 | O-ring | |
| 16 | 5***4 | Screw | |
| 17 | 9***1 | Washer 13x24x2 | |
| 18 | 4***0 | Hydraulic hose | |
| 19 | 4***1 | Hydraulic hose | |
| 20 | 9***0 | Flange half | |
| 21 | 9***4 | O-ring | |
| 22 | 5***9 | Screw | |
| 23 | 9***9 | Washer 8,4x16x1,5 | |
| 24 | 3***1 | Adapter | |
| 25 | 4***1 | Hydraulic hose | |
| 26 | 3***2 | Adapter | |
| 27 | 9***5 | Connector | |
| 28 | 4***4 | Hydraulic hose | |
| 29 | 3***5 | Straight connector | |
| 30 | 3***7 | Hose clamp | |
| 31 | 5***8 | Screw | |
| 33 | 3***0 | Hose clamp | |
| 34 | 5***2 | Hex. screw | |
| 35 | 5***9 | Screw | |
| 37 | 3***4 | Spacer | |
| 38 | 3***2 | Cable ties | |
| 39 | H***k | Hydraulic oil tank | |
| 39 | H***k | Hydraulic oil tank | |
| 50 | 3***8 | Cover |
