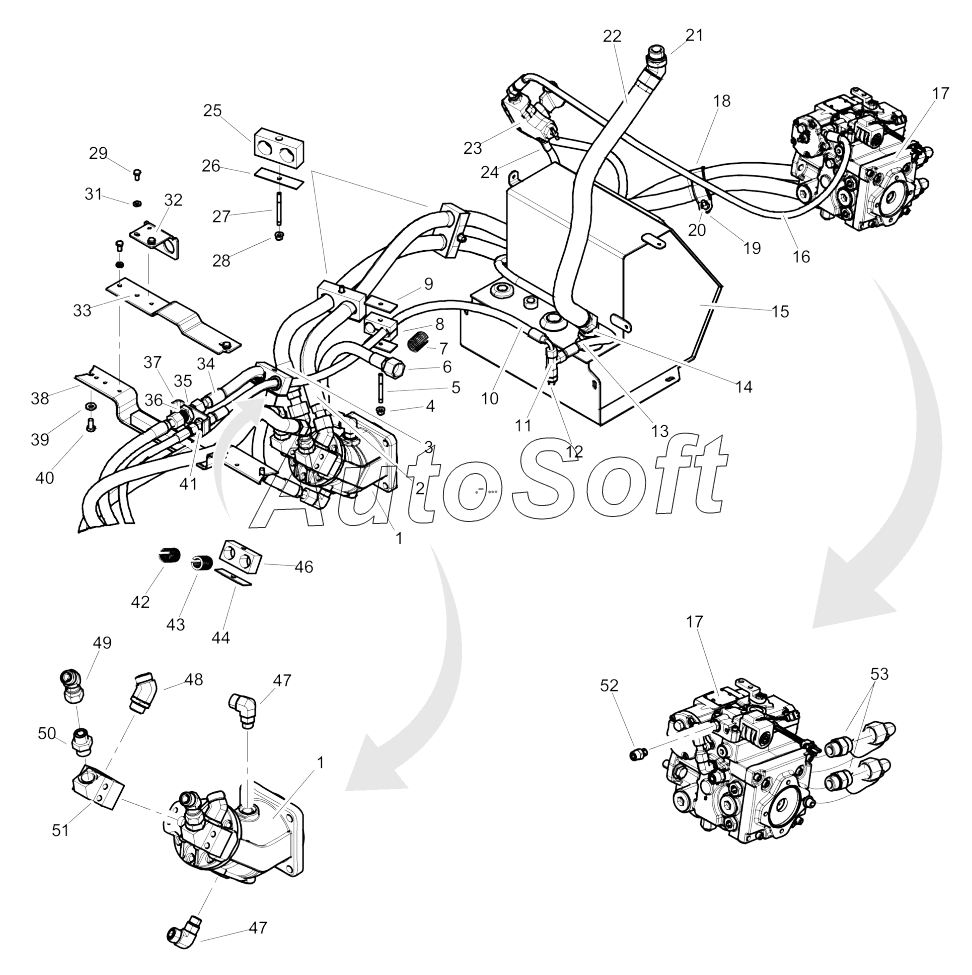

Каталог запасных частей к технике: DYNAPAC CA1400 (2016). Propulsion system back
40
27
28
29
31
32
33
34
35
36
37
38
39
26
41
42
43
44
46
47
47
48
49
50
51
52
53
14
2
3
4
5
6
7
8
9
10
11
12
13
1
1
15
16
17
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Hydraulic motor | |
| 2 | 4***2 | Hydraulic hose | |
| 3 | 4***1 | Hydraulic hose | |
| 4 | 4***6 | Lock nut | |
| 5 | 4***5 | Stud | |
| 6 | 4***1 | Clamp | |
| 7 | 4***1 | Hose holder clip | |
| 8 | 4***5 | Clamp | |
| 9 | 4***4 | Cover plate | |
| 10 | 4***5 | Hydraulic hose | |
| 11 | 4***4 | T-connection, O-ring with swivel | |
| 12 | 4***3 | Straight connector orfs | |
| 13 | 4***9 | Hydraulic hose | |
| 14 | 4***3 | Elbow connector | |
| 15 | 4***6 | Hydraulic oil tank | |
| 16 | 4***6 | Hydraulic hose | |
| 17 | 4***7 | Hydraulic pump | |
| 18 | 4***1 | Hydraulic hose | |
| 19 | 4***8 | Threaded stud | |
| 20 | 4***6 | Lock nut | |
| 21 | 4***3 | Elbow connector | |
| 22 | 4***2 | Hydraulic hose | |
| 23 | 4***9 | Hydraulic hand pump | |
| 24 | 4***9 | Hydraulic hose | |
| 25 | 4***2 | Pipe clamp | |
| 26 | 4***2 | Plate | |
| 27 | 4***0 | Stud | |
| 28 | 4***6 | Lock nut | |
| 29 | 4***9 | Hex. screw | |
| 31 | 4***9 | Hydraulic hose | |
| 32 | 4***8 | Hoose clamp | |
| 33 | 4***9 | Hoose clamp | |
| 34 | 4***5 | Hydraulic hose | |
| 35 | 4***3 | Bulkhead union ORFS | |
| 36 | 4***3 | Bulkhead union ORFS | |
| 37 | 4***0 | Hoose clamp | |
| 38 | 4***0 | Hoose clamp | |
| 39 | 4***7 | Washer | |
| 40 | 4***8 | Hex. screw | |
| 41 | 4***0 | Adapter | |
| 42 | 4***1 | Hose holder clip | |
| 43 | 4***7 | Hose clamp | |
| 44 | 4***2 | Cover plate | |
| 46 | 4***1 | Pipe clamp | |
| 47 | 5***0 | Connector elbow | |
| 48 | 4***7 | Elbow adapter 45 | |
| 49 | 4***1 | Adapter | |
| 50 | 4***2 | Straight connector orfs | |
| 51 | 4***2 | Hydraulic block | |
| 52 | 4***9 | Straight connector orfs | |
| 53 | 4***3 | Adapter |
