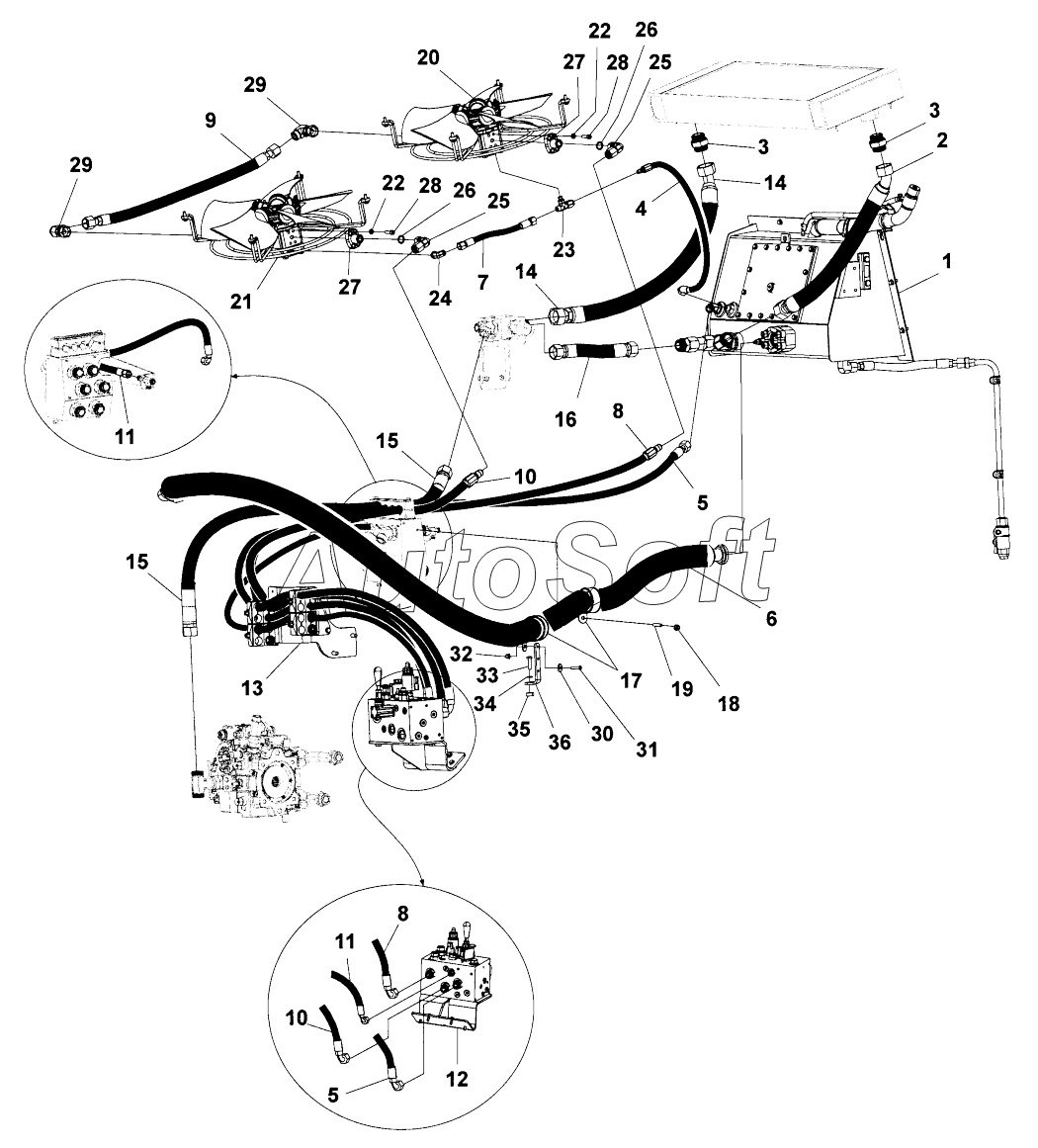

Каталог запасных частей к технике: DYNAPAC CA2500D (2016). Hydraulic system, oil tank
28
28
20
21
22
22
23
24
25
25
26
26
27
27
19
29
29
30
31
32
33
34
35
36
10
10
2
3
3
4
5
5
6
7
8
8
9
1
11
11
12
13
14
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***k | Hydraulic oil tank | |
| 2 | 4***7 | Hydraulic hose | |
| 3 | 4***5 | Adapter | |
| 4 | 4***1 | Hydraulic hose uptc | |
| 5 | 4***4 | Hydraulic hose | |
| 6 | 4***1 | Hydraulic hose | |
| 7 | 4***9 | Hydraulic hose | |
| 8 | 4***8 | Hydraulic hose uptc | |
| 9 | 4***2 | Hydraulic hose | |
| 10 | 4***9 | Hydraulic hose uptc | |
| 11 | 4***2 | Hydraulic hose | |
| 12 | H***e | Hydraulic valve | |
| 13 | C***r | Connector | |
| 14 | 4***8 | Hydraulic hose | |
| 15 | 4***3 | Hydraulic hose | |
| 16 | 4***9 | Hydraulic hose | |
| 17 | 4***3 | Clamp | |
| 18 | 4***6 | Lock nut | |
| 19 | 4***8 | Threaded stud | |
| 20 | F***n | Fan assembly | |
| 21 | F***n | Fan assembly | |
| 22 | 4***9 | Washer | |
| 23 | 4***6 | Connector uptc | |
| 24 | 0***1 | Connector Elbow 90 | |
| 25 | 4***4 | Elbow connector | |
| 26 | 4***4 | O-ring | |
| 27 | 4***2 | Flange connector | |
| 28 | 4***8 | Hexagon socket head cap screw | |
| 29 | 4***6 | Elbow connector | |
| 30 | 4***5 | Steel plain washer | |
| 31 | 4***5 | Screw, | |
| 32 | 4***5 | Nut | |
| 33 | 4***2 | Hex. screw | |
| 34 | 4***9 | Washer | |
| 35 | 4***6 | Spacer | |
| 36 | 4***0 | Bracket |
