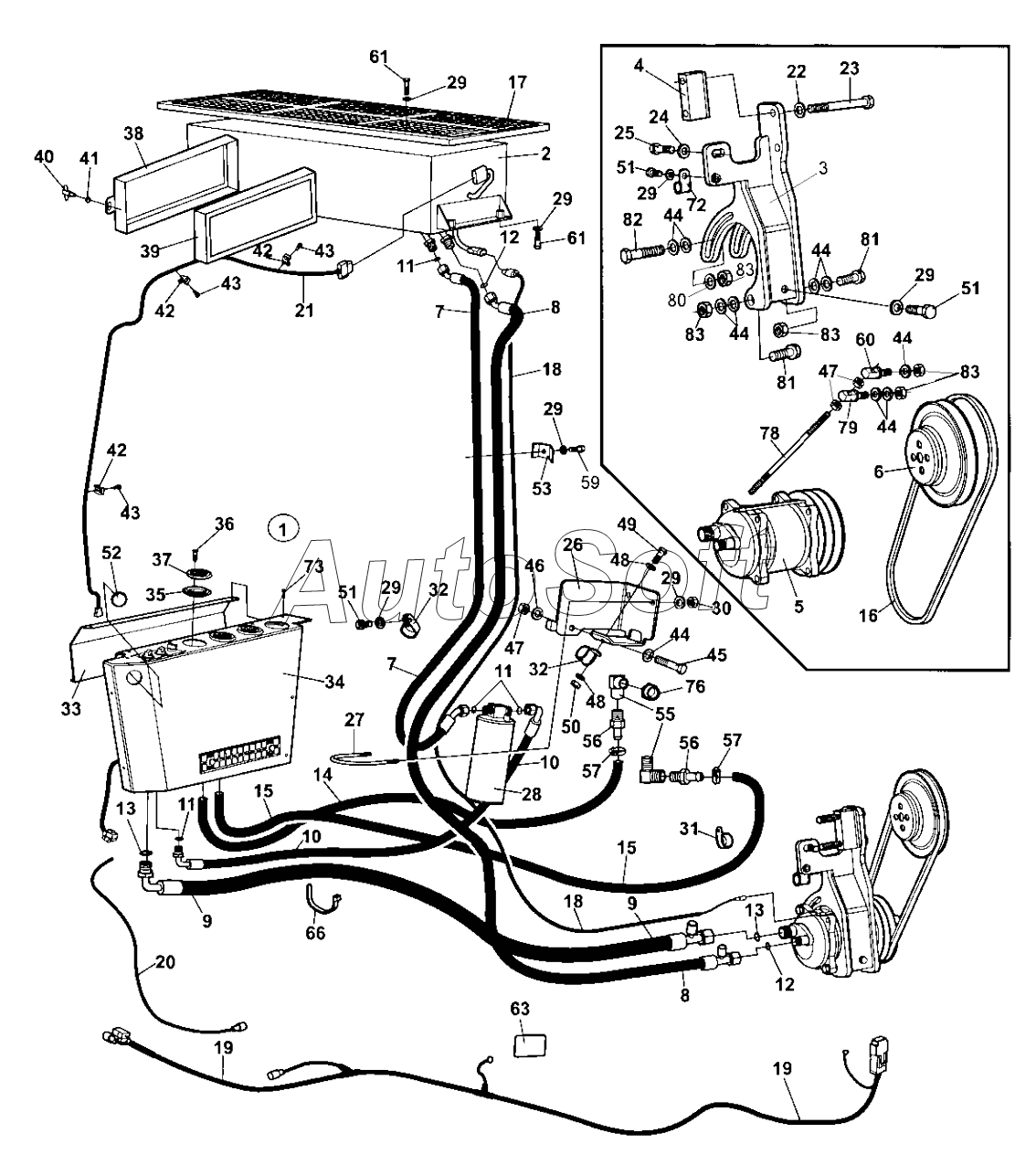

Каталог запасных частей к технике: DYNAPAC CA250D (2011). Air conditioner and heater, Simple cab
1
2
3
4
5
6
7
7
8
8
9
9
10
10
11
11
11
12
12
13
13
14
15
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
29
29
29
29
29
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
42
42
43
43
43
44
44
44
44
44
44
45
46
47
47
48
48
49
50
51
51
51
52
53
55
56
56
57
57
59
60
61
61
63
66
72
73
76
78
79
80
81
81
82
83
83
83
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***r | Air conditioner and heater unit | |
| 2 | 4***3 | Condensor, cpl | |
| 3 | 4***7 | Bracket | |
| 4 | 4***3 | Spacer | |
| 5 | 4***4 | Compressor | |
| 6 | 4***0 | Pulley | |
| 7 | 4***6 | Hose | |
| 8 | 4***0 | Hose | |
| 9 | 4***1 | Hose | |
| 10 | 4***5 | Hose | |
| 11 | 4***7 | O-ring | |
| 12 | 4***8 | O-ring Size 8 | |
| 13 | 4***9 | O-ring Size | |
| 14 | 4***7 | Hose | |
| 15 | 4***7 | Hose | |
| 16 | 4***4 | V-belt | |
| 17 | 4***9 | Cover | |
| 18 | 4***8 | Cable harness | |
| 19 | 4***6 | Cable harness | |
| 20 | 4***7 | Cable harness | |
| 21 | 4***5 | Cable harness | |
| 22 | 4***3 | Plain washer | |
| 23 | 4***2 | Screw | |
| 24 | 4***3 | Washer | |
| 25 | 4***6 | Hexagon head screw m | |
| 26 | 4***3 | Holder | |
| 27 | 4***3 | Pipe clamp | |
| 28 | 4***4 | Drying filter | |
| 29 | 4***9 | Washer | |
| 30 | 4***3 | Hexagon lock nut | |
| 31 | 4***1 | Pipe clamp | |
| 32 | 4***6 | Clamp | |
| 33 | 4***5 | Panel | |
| 34 | 4***6 | Panel | |
| 35 | 4***3 | Ring | |
| 36 | 4***1 | Screw | |
| 37 | 4***2 | Air nozzle | |
| 38 | 4***1 | Filter frame | |
| 39 | 4***2 | Filter | |
| 40 | 4***4 | Handle | |
| 41 | 4***3 | O-ring | |
| 42 | 4***3 | Cable tie holder | |
| 43 | 4***2 | Screw | |
| 44 | 4***0 | Washer | |
| 45 | 4***2 | Hexagon head screw | |
| 46 | 4***7 | Washer | |
| 47 | 4***6 | Hex. nut | |
| 48 | 4***8 | Steel plain washer | |
| 49 | 4***3 | Hex. screw | |
| 50 | 4***4 | Hex. nut | |
| 51 | 4***3 | Hex. screw | |
| 52 | 4***0 | Plug | |
| 53 | 4***0 | Clamp | |
| 55 | 4***5 | Elbow | |
| 56 | 4***8 | Hose connection | |
| 57 | 4***4 | Hose clamp | |
| 59 | 4***3 | Screw | |
| 60 | 4***0 | Screw | |
| 61 | 4***2 | Hex. screw | |
| 63 | 4***5 | Safety decal Toxic gases | |
| 66 | 4***2 | Cable ties | |
| 72 | 4***8 | Clamp | |
| 73 | 4***8 | Screw | |
| 76 | N***U | Not used on this model | |
| 78 | 4***5 | Set screw | |
| 79 | 4***8 | Set screw | |
| 80 | 4***7 | Washer | |
| 81 | 4***1 | Screw | |
| 82 | 4***1 | Screw | |
| 83 | 4***2 | Lock nut |
