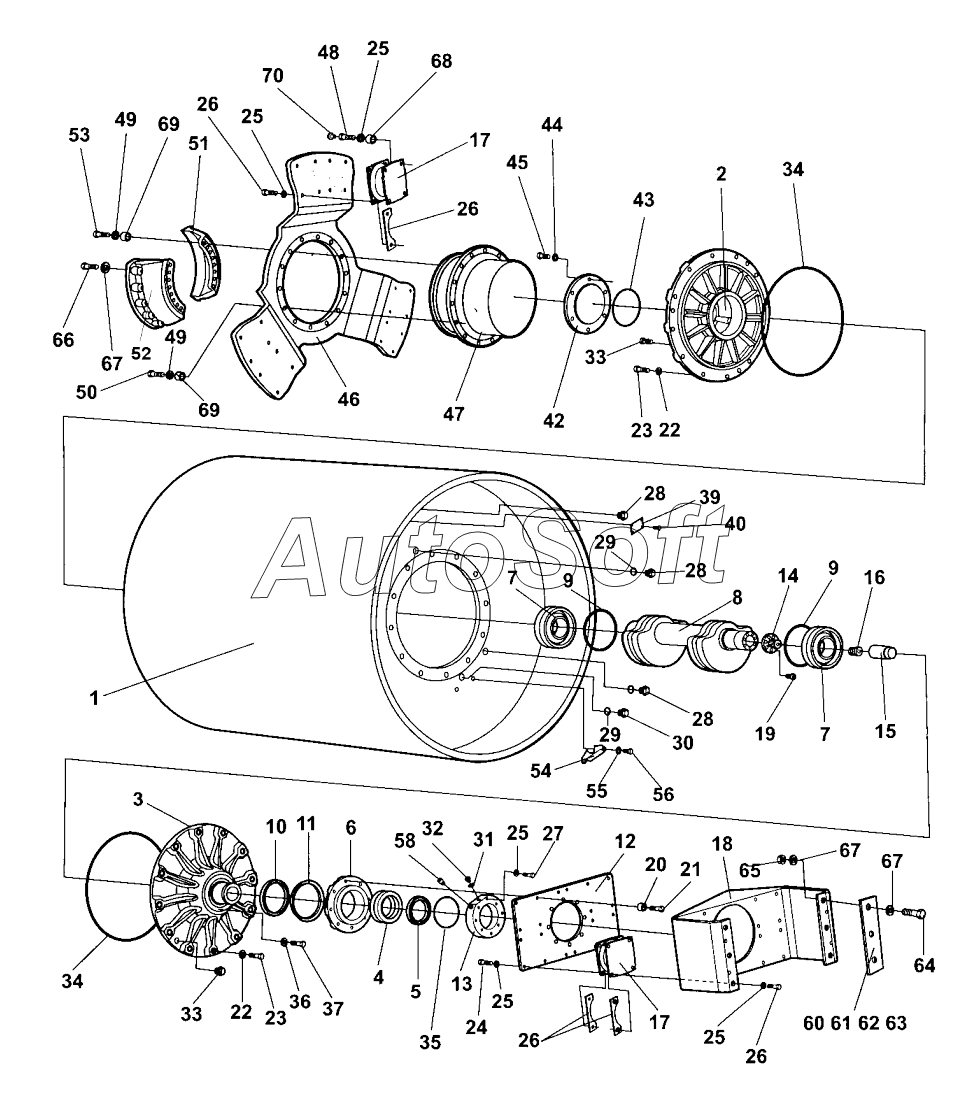

Каталог запасных частей к технике: DYNAPAC CA250D (2011). Drum
44
52
51
50
49
49
48
47
46
45
53
43
42
40
39
37
36
35
34
34
54
55
56
58
60
61
62
63
64
65
66
67
67
67
68
69
69
70
9
9
17
17
16
15
14
13
12
11
10
18
8
7
7
6
5
4
3
2
1
19
20
21
22
22
23
23
24
25
25
25
25
25
26
26
26
26
27
28
28
28
29
29
30
31
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***2 | Drum | |
| 2 | 4***3 | Bearing housing | |
| 3 | 4***6 | Bearing housing | |
| 4 | 4***1 | Taper roller bearing | |
| 5 | 4***3 | Shaft nut | |
| 6 | 4***8 | Bearing housing | |
| 7 | 4***9 | Bearing | |
| 8 | 4***4 | Eccentric shaft | |
| 9 | 4***7 | Retaining ring | |
| 10 | 4***3 | Seal ring | |
| 11 | 4***7 | V-ring | |
| 12 | 4***2 | Holder plate | |
| 13 | 4***8 | Motor adapter | |
| 14 | 4***8 | Splined shaft | |
| 15 | 4***7 | Splined sleeve | |
| 16 | 4***5 | Spring | |
| 17 | 4***7 | Shock absorber | |
| 18 | 4***0 | Bracket | |
| 19 | 4***6 | Screw | |
| 20 | 4***4 | Spacer | |
| 21 | 4***2 | Screw | |
| 22 | 4***2 | Steel plain washer | |
| 23 | 4***5 | Hex. screw | |
| 24 | 4***4 | Hexagon head screw Tuflok | |
| 25 | 4***1 | Washer | |
| 26 | 4***6 | Holder | |
| 27 | 4***6 | Screw | |
| 28 | 4***0 | Plug | |
| 29 | 4***7 | Seal ring | |
| 30 | 4***4 | Magnetic plug | |
| 31 | 4***8 | Sealing | |
| 32 | 4***1 | Plug | |
| 33 | 4***5 | Plug | |
| 34 | 4***7 | O-ring | |
| 35 | 4***5 | O-ring | |
| 36 | 4***7 | Copper washer | |
| 37 | 4***7 | Screw | |
| 39 | 4***1 | Sign plate | |
| 40 | 4***2 | Drive screw | |
| 42 | 4***3 | Bearing cover | |
| 43 | 4***8 | O-ring | |
| 44 | 4***0 | Washer | |
| 45 | 4***9 | Hex. screw | |
| 46 | 4***0 | Drive disc | |
| 47 | 4***2 | Drum gear | |
| 48 | 4***0 | Hexagon socket head cap screw | |
| 49 | 4***3 | Steel plain washer | |
| 50 | 4***0 | Screw | |
| 51 | 4***2 | Gear holder | |
| 52 | 4***3 | Gear holder | |
| 53 | 4***9 | Screw | |
| 54 | 4***5 | Drop plate | |
| 55 | 4***9 | Washer | |
| 56 | 4***9 | Hex. screw | |
| 58 | 4***6 | Breather | |
| 60 | 4***6 | Shim | |
| 61 | 4***7 | Shim | |
| 62 | 4***8 | Shim | |
| 63 | 4***9 | Shim | |
| 64 | 4***2 | Screw | |
| 65 | 4***4 | Nut | |
| 66 | 4***1 | Screw | |
| 67 | 4***4 | Steel plain washer | |
| 68 | 4***6 | Spacer | |
| 69 | 4***6 | Spacer | |
| 70 | 4***7 | Cover cap |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
