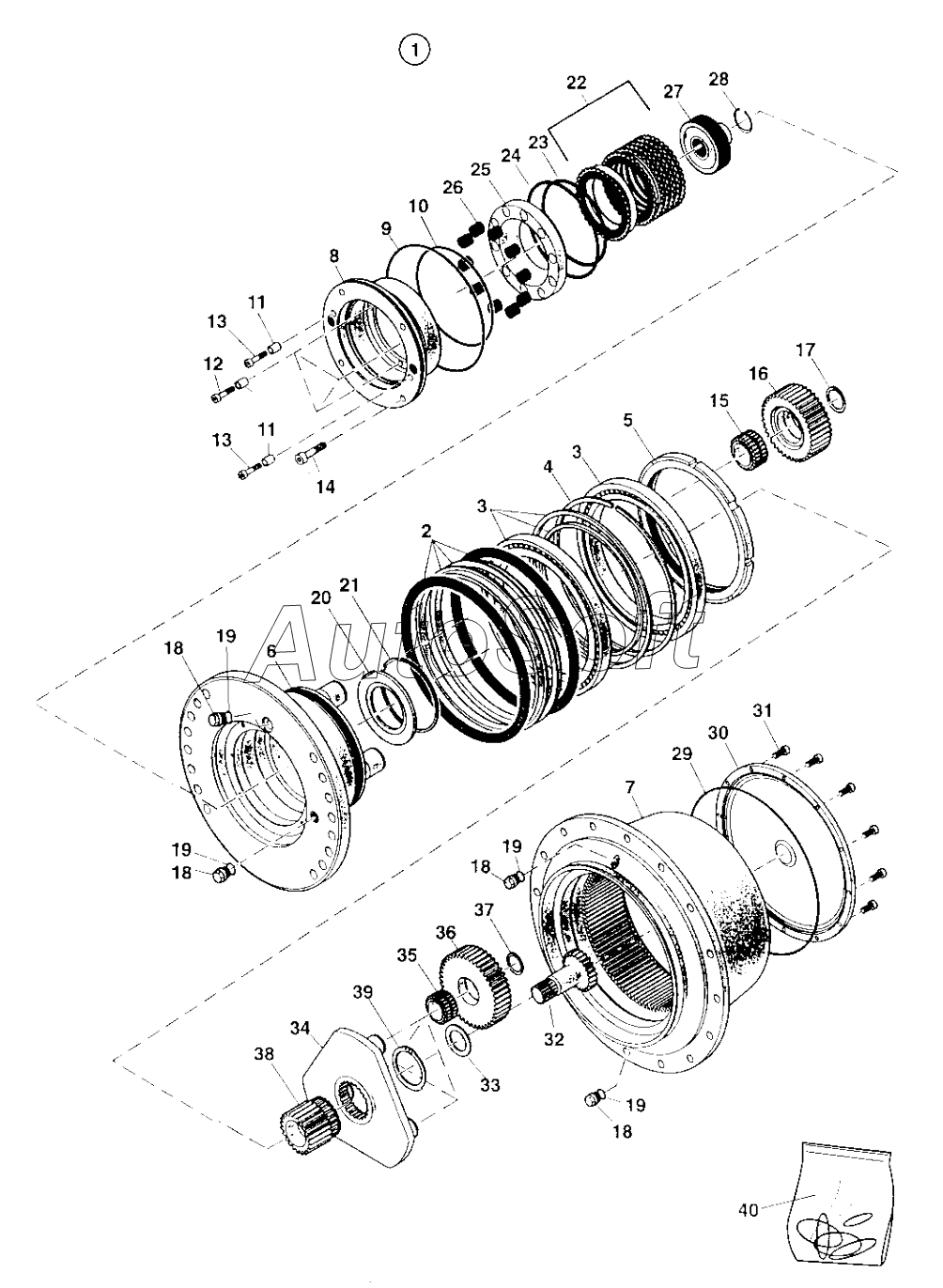

Каталог запасных частей к технике: DYNAPAC CA250D (2011). 4700372987 Drum gear
1
2
3
3
4
5
6
7
8
9
10
11
11
12
13
13
14
15
16
17
18
18
18
18
19
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***r | Drum gear | |
| 2 | 4***9 | Seal | |
| 3 | 4***0 | Roller bearing | |
| 4 | 4***1 | Spring ring | |
| 5 | 4***2 | Nut | |
| 6 | 4***3 | Hub | |
| 7 | 4***4 | Hollow wheel | |
| 8 | 4***5 | Adapter | |
| 9 | 4***6 | O-ring | |
| 10 | 4***7 | O-ring | |
| 11 | 4***8 | Bushing | |
| 12 | 4***9 | Screw | |
| 13 | 4***0 | Screw | |
| 14 | 4***1 | Screw | |
| 15 | 4***2 | Roller bearing | |
| 16 | 4***3 | Planet gear | |
| 17 | 4***1 | Retaining ring | |
| 18 | 4***4 | Plug | |
| 19 | 4***5 | Seal ring | |
| 20 | 4***8 | Plate | |
| 21 | 4***9 | Spring ring | |
| 22 | 4***0 | Brake disc kit | |
| 23 | 4***1 | O-ring | |
| 24 | 4***2 | O-ring | |
| 25 | 4***3 | Piston | |
| 26 | 4***4 | Spring | |
| 27 | 4***4 | Coupling | |
| 28 | 4***5 | Retaining ring | |
| 29 | 4***3 | O-ring | |
| 30 | 4***4 | Cover | |
| 31 | 4***5 | Screw | |
| 32 | 4***6 | Sun wheel | |
| 33 | 4***7 | Spacer | |
| 34 | 4***8 | Planet carrier | |
| 35 | 4***9 | Roller bearing | |
| 36 | 4***0 | Planet gear | |
| 37 | 4***1 | Retaining ring | |
| 38 | 4***2 | Sun wheel | |
| 39 | 4***3 | Retaining ring | |
| 40 | 4***0 | Seal kit |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
