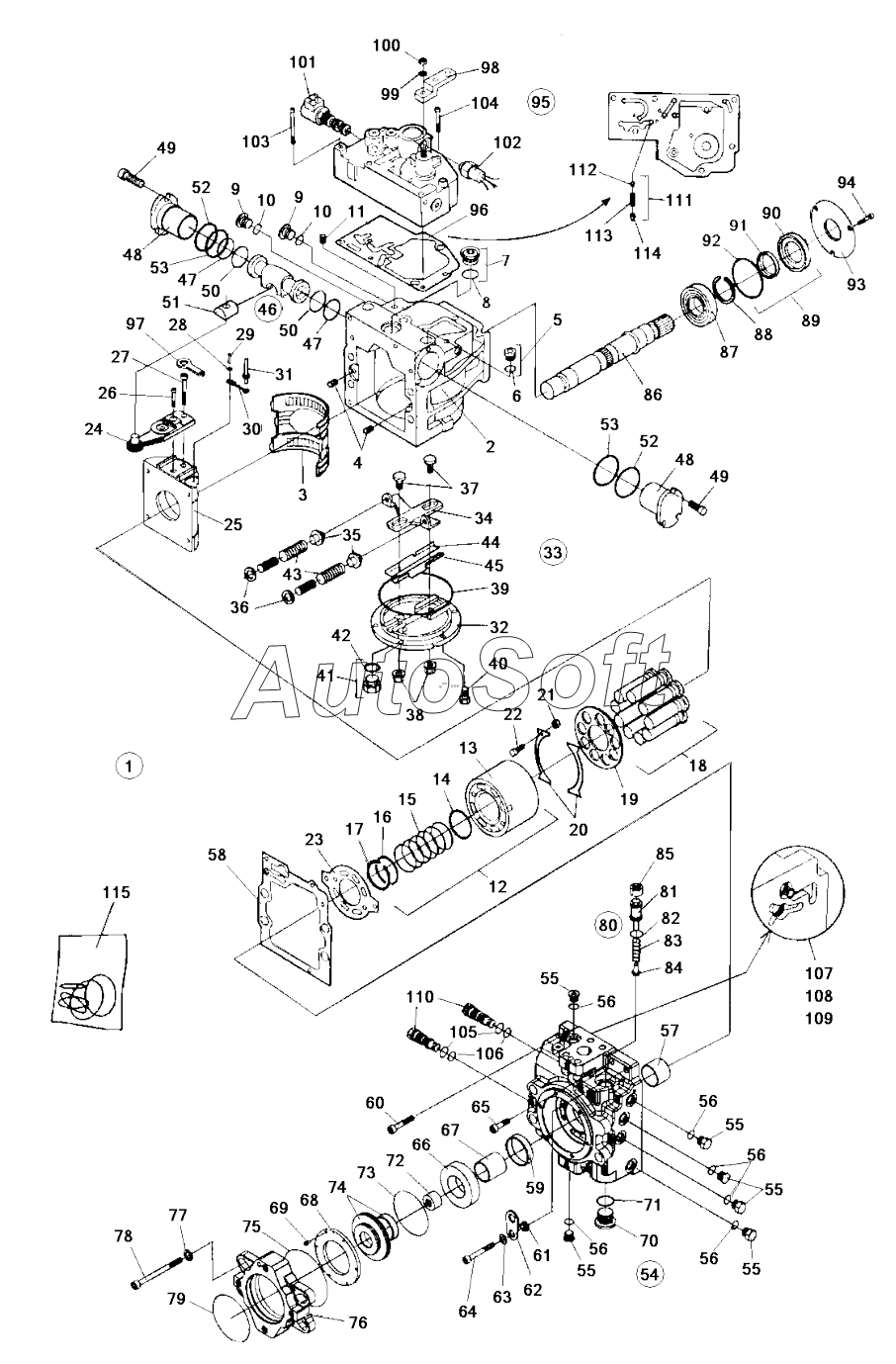

Каталог запасных частей к технике: DYNAPAC CA250D (2011). 4700395385 Hydraulic pump
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
48
49
49
50
50
51
52
52
53
53
54
55
55
55
55
55
56
56
56
56
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Hydraulic pump | |
| 2 | H***g | Housing | |
| 3 | B***g | Bearing | |
| 4 | P***n | Pin | |
| 5 | P***g | Plug connector see engine Gr. 9 | |
| 6 | O***g | O-ring | |
| 7 | P***g | Plug connector see engine Gr. 9 | |
| 8 | O***g | O-ring | |
| 9 | P***g | Plug connector see engine Gr. 9 | |
| 10 | O***g | O-ring | |
| 11 | F***t | Filter element | |
| 12 | 4***5 | Cylinder block, cpl | |
| 13 | C***k | Cylinder block | |
| 14 | R***g | Ring | |
| 15 | S***g | Spring | |
| 16 | S***r | Spring retainer | |
| 17 | R***g | Ring | |
| 18 | 4***0 | Piston | |
| 19 | 4***1 | Pressure plate | |
| 20 | 4***8 | Retainer guide | |
| 21 | 4***6 | Spacer | |
| 22 | 4***2 | Screw | |
| 23 | 4***7 | Valve plate | |
| 24 | S***m | Servo arm | |
| 25 | S***e | Swashplate | |
| 26 | S***w | Screw | |
| 27 | S***w | Screw | |
| 28 | W***r | Washer | |
| 29 | P***n | Pin | |
| 30 | 4***1 | Link | |
| 31 | 4***2 | Pin | |
| 32 | C***r | Cover | |
| 33 | 4***8 | Cover assembly | |
| 34 | L***r | Lever | |
| 35 | S***r | Spring retainer | |
| 36 | S***m | Shim | |
| 37 | G***t | Guide post | |
| 38 | 4***8 | Seal lock nut | |
| 39 | 4***1 | O-ring | |
| 40 | 4***3 | Screw | |
| 41 | 4***8 | Plug | |
| 42 | O***g | O-ring | |
| 43 | 4***2 | Spring | |
| 44 | G***e | Guide | |
| 45 | G***e | Guide | |
| 46 | 4***2 | Piston, cpl | |
| 47 | O***g | O-ring | |
| 48 | S***e | Servo sleeve | |
| 49 | 4***9 | Screw | |
| 50 | P***g | Piston ring | |
| 51 | G***e | Guide | |
| 52 | 4***7 | O-ring | |
| 53 | O***g | O-ring | |
| 54 | 4***0 | End cap, cpl | |
| 55 | P***g | Plug connector see engine Gr. 9 | |
| 56 | O***g | O-ring | |
| 57 | B***g | Bushing | |
| 58 | 4***1 | Gasket | |
| 59 | B***g | Bearing | |
| 60 | 4***2 | Screw | |
| 61 | S***r | Spacer | |
| 62 | L***t | Lifting bracket | |
| 63 | 4***8 | Washer | |
| 64 | 4***3 | Screw | |
| 65 | 4***4 | Screw | |
| 66 | 4***3 | Spacer | |
| 67 | 4***4 | Spacer | |
| 68 | 4***7 | Retaining plate | |
| 69 | 4***6 | Screw | |
| 70 | 4***7 | Plug, cpl | |
| 71 | O***g | O-ring | |
| 72 | 4***0 | Coupling | |
| 73 | 4***0 | O-ring | |
| 74 | C***y | Cover assembly | |
| 75 | 4***9 | O-ring | |
| 76 | 4***1 | Adapter | |
| 77 | 4***1 | Washer | |
| 78 | S***w | Screw | |
| 79 | 4***5 | O-ring | |
| 80 | 4***3 | Pressure relief valve, cpl | |
| 81 | S***w | Screw | |
| 82 | O***g | O-ring | |
| 83 | S***g | Spring | |
| 84 | V***e | Valve cone | |
| 85 | N***t | Nut | |
| 86 | B***g | Bearing | |
| 87 | 4***6 | Shaft | |
| 88 | S***g | Snap ring | |
| 89 | S***y | Shaft seal assy | |
| 90 | S***l | Seal | |
| 91 | L***l | Lip seal | |
| 92 | O***g | O-ring | |
| 93 | R***e | Retaining plate | |
| 94 | 4***3 | Screw | |
| 95 | 4***0 | Control valve, cpl | |
| 96 | 4***9 | Control valve gasket | |
| 97 | L***k | Link | |
| 98 | 4***2 | Control lever | |
| 99 | W***r | Washer | |
| 100 | 4***9 | O-ring | |
| 101 | 4***2 | Solenoid valve | |
| 102 | 4***3 | Neutral start switch | |
| 103 | 4***7 | Screw | |
| 104 | S***w | Screw | |
| 105 | O***g | O-ring | |
| 106 | O***g | O-ring | |
| 107 | V***e | Valve | |
| 108 | P***g | Plug connector see engine Gr. 9 | |
| 109 | O***g | O-ring | |
| 110 | V***e | Valve | |
| 111 | 4***6 | Orifice valve cpl | |
| 112 | 4***5 | Orifice | |
| 113 | 4***7 | Compression spring | |
| 114 | 4***8 | Spring retainer | |
| 115 | 4***8 | Seal kit |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
