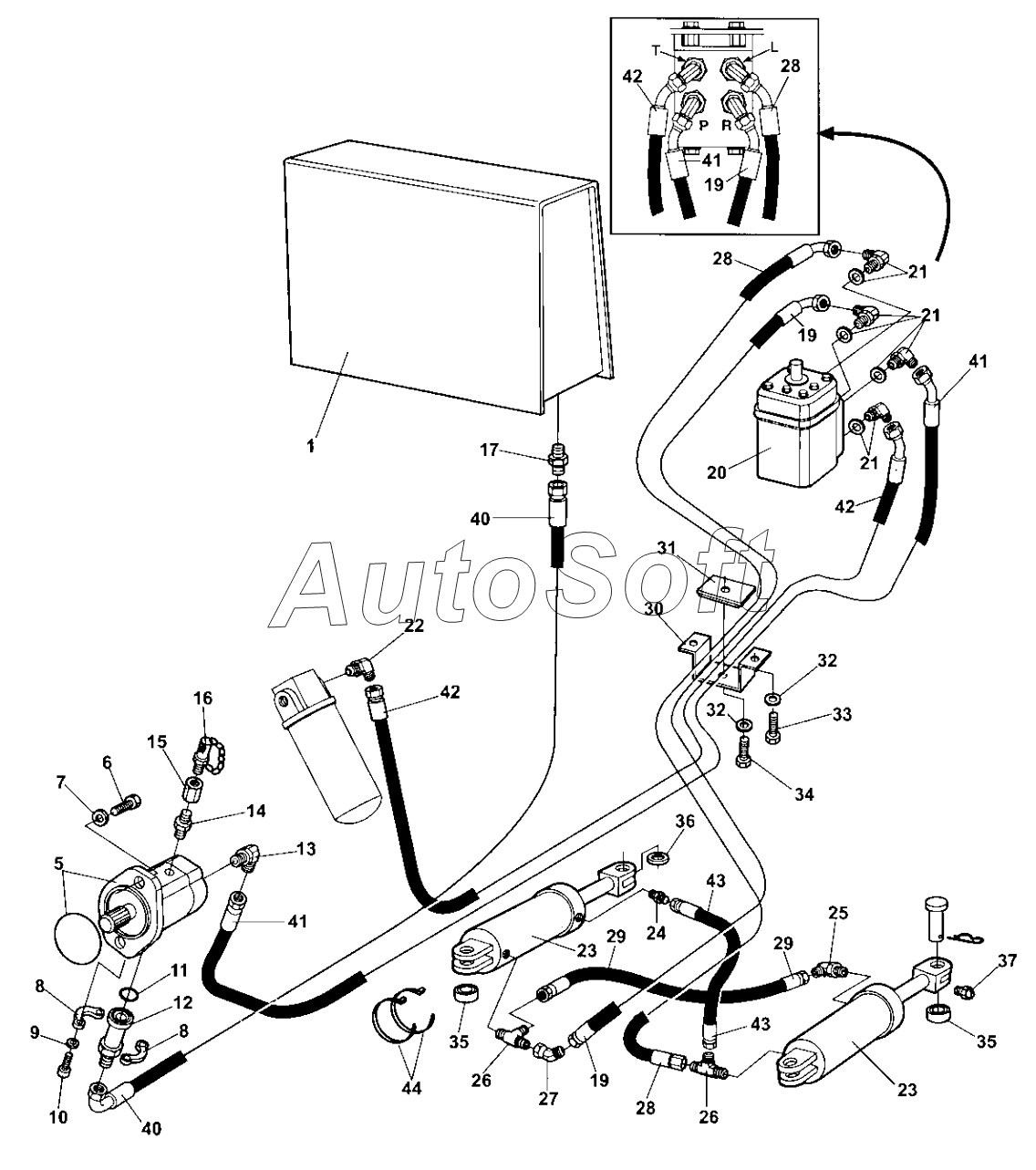

Каталог запасных частей к технике: DYNAPAC CA250D (2011). Steering system
34
25
26
26
27
28
28
28
29
29
30
31
32
32
33
24
35
35
36
37
38
40
40
41
41
41
42
42
42
43
43
44
14
5
6
7
8
8
9
10
11
12
13
1
15
16
17
19
19
19
20
21
21
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***k | Hydraulic oil tank | |
| 5 | 4***2 | Hydraulic pump | |
| 6 | 4***3 | Screw | |
| 7 | 4***1 | Washer | |
| 8 | 4***7 | Flange half | |
| 9 | 4***7 | Washer | |
| 10 | 4***9 | Cylinder screw | |
| 11 | 4***5 | O-ring | |
| 12 | 4***5 | Connector | |
| 13 | 4***8 | Elbow 90G with O-ring | |
| 14 | 4***9 | Straight o-ring connector | |
| 15 | 4***4 | Connector | |
| 16 | 4***1 | Measuring nipple | |
| 17 | 4***6 | Adapter | |
| 19 | 4***0 | Hydraulic hose | |
| 20 | 4***0 | Steering valve | |
| 21 | 4***4 | Elbow 90, O-ring | |
| 22 | 4***3 | Elbow 90, O-ring | |
| 23 | 4***2 | Steering cylinder | |
| 24 | 4***1 | Straight connector | |
| 25 | 4***0 | Elbow 45, O-ring | |
| 26 | 4***8 | Tee-connector | |
| 27 | 4***2 | Elbow 45 | |
| 28 | 4***7 | Hydraulic hose | |
| 29 | 4***9 | Hydraulic hose | |
| 30 | 4***3 | Hose clamp | |
| 31 | 4***4 | Hose clamp | |
| 32 | 4***9 | Washer | |
| 33 | 4***9 | Hex. screw | |
| 34 | 4***1 | Screw | |
| 35 | 4***0 | Radial spherical plain bearing | |
| 36 | 4***4 | Steel plain washer | |
| 37 | 4***4 | Screw | |
| 38 | 4***7 | Connector elbow 90 JIC | |
| 40 | 4***0 | Hydraulic hose | |
| 41 | 4***1 | Hydraulic hose | |
| 42 | 4***8 | Hydraulic hose | |
| 43 | 4***9 | Hydraulic hose | |
| 44 | 4***2 | Cable ties |
