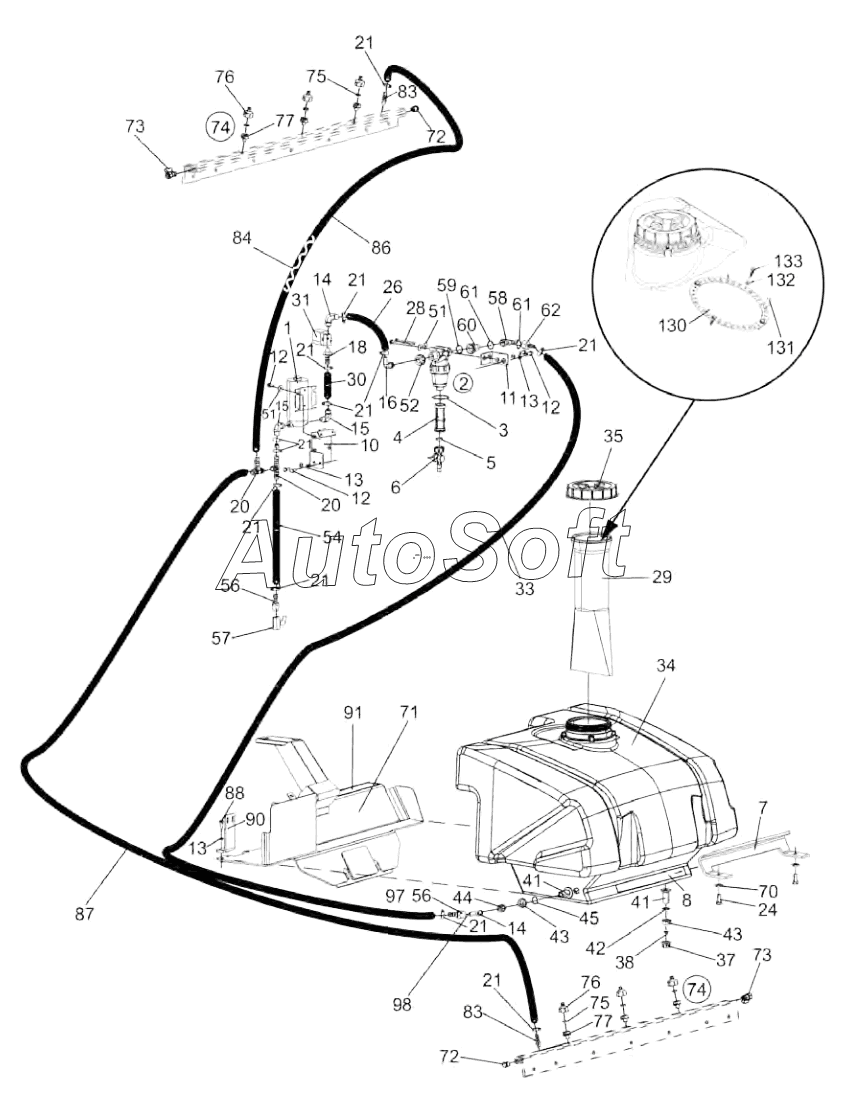

Каталог запасных частей к технике: DYNAPAC CC1100CC (2015). Sprinkler system
62
77
77
76
76
75
75
74
74
73
73
72
72
71
70
83
83
61
61
60
59
58
57
56
56
54
52
94
133
132
131
130
98
97
96
95
51
51
93
92
91
90
88
87
86
84
11
21
21
21
21
21
21
21
21
21
20
20
18
16
15
15
14
14
13
13
13
12
12
12
22
10
8
7
6
5
4
3
2
34
44
43
43
42
41
41
38
37
36
35
1
33
31
30
29
28
26
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***2 | Water pump | |
| 2 | 4***5 | Water filter | |
| 3 | 4***9 | O-ring | |
| 4 | 4***9 | Filter element | |
| 5 | 4***8 | Gasket | |
| 6 | 4***9 | Valve | |
| 7 | 4***5 | Holder plate | |
| 8 | 4***1 | Rubber strip | |
| 10 | 4***6 | Bracket | |
| 11 | 4***7 | Bracket | |
| 12 | 4***3 | Hex. screw | |
| 13 | 4***9 | Washer | |
| 14 | 4***1 | Hose connection | |
| 15 | 4***4 | Hose connection | |
| 16 | 4***0 | Hose connection | |
| 18 | 4***2 | Hose connection | |
| 20 | 4***5 | Hose connection | |
| 21 | 4***2 | Hose clamp | |
| 22 | 4***8 | Absorbent | |
| 24 | 4***8 | Screw | |
| 26 | 4***4 | Plastic hose | |
| 28 | 4***0 | Screw | |
| 29 | 4***6 | Strainer | |
| 30 | 4***4 | Plastic hose | |
| 31 | 4***3 | Solenoid valve | |
| 33 | 4***4 | Plastic hose | |
| 34 | 4***9 | Sprinkler tank, cpl. | |
| 35 | 4***3 | Tank Cap | |
| 36 | 4***3 | Plug, cpl | |
| 37 | 4***8 | Cap | |
| 38 | 4***9 | Plane gasket | |
| 41 | 4***0 | Grommet | |
| 42 | 4***9 | O-ring | |
| 43 | 4***2 | Nut | |
| 44 | 4***7 | Swivel nut | |
| 51 | 4***0 | Washer | |
| 52 | 4***9 | Swivel nut | |
| 54 | 4***4 | Plastic hose | |
| 56 | 4***4 | Hose connection | |
| 57 | 4***9 | Ball valve | |
| 58 | 4***1 | Ball valve | |
| 59 | 4***3 | O-ring | |
| 60 | 4***1 | Reducer nipple | |
| 61 | 4***3 | Gasket | |
| 62 | 4***1 | Hose connection | |
| 70 | 4***7 | Washer | |
| 71 | 4***6 | Heat protection | |
| 72 | 4***2 | End plug | |
| 73 | 4***5 | Ball valve | |
| 74 | 4***1 | Spraying nozzle, cpl | |
| 75 | 4***9 | Retainer, nozzle, strainer, yellow | |
| 76 | 4***0 | Gasket | |
| 77 | 4***8 | Housing | |
| 83 | 4***7 | Hose connection | |
| 84 | 4***1 | Protective hose | |
| 86 | 4***4 | Plastic hose | |
| 87 | 4***4 | Plastic hose | |
| 88 | 4***0 | Hex. screw | |
| 90 | 4***4 | Bracket | |
| 91 | 4***1 | Rubber strip | |
| 92 | 4***1 | Cable tie | |
| 93 | 4***2 | Nut | |
| 94 | 4***2 | O-ring 70 | |
| 95 | 4***2 | Hex. screw | |
| 96 | 4***0 | Washer | |
| 97 | 4***2 | Hose connection | |
| 98 | 4***0 | O-ring 70 | |
| 130 | 4***6 | Lock plate | |
| 131 | 4***9 | Lock w key | |
| 132 | 4***8 | Steel plain washer | |
| 133 | 4***7 | Thread rolling screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
