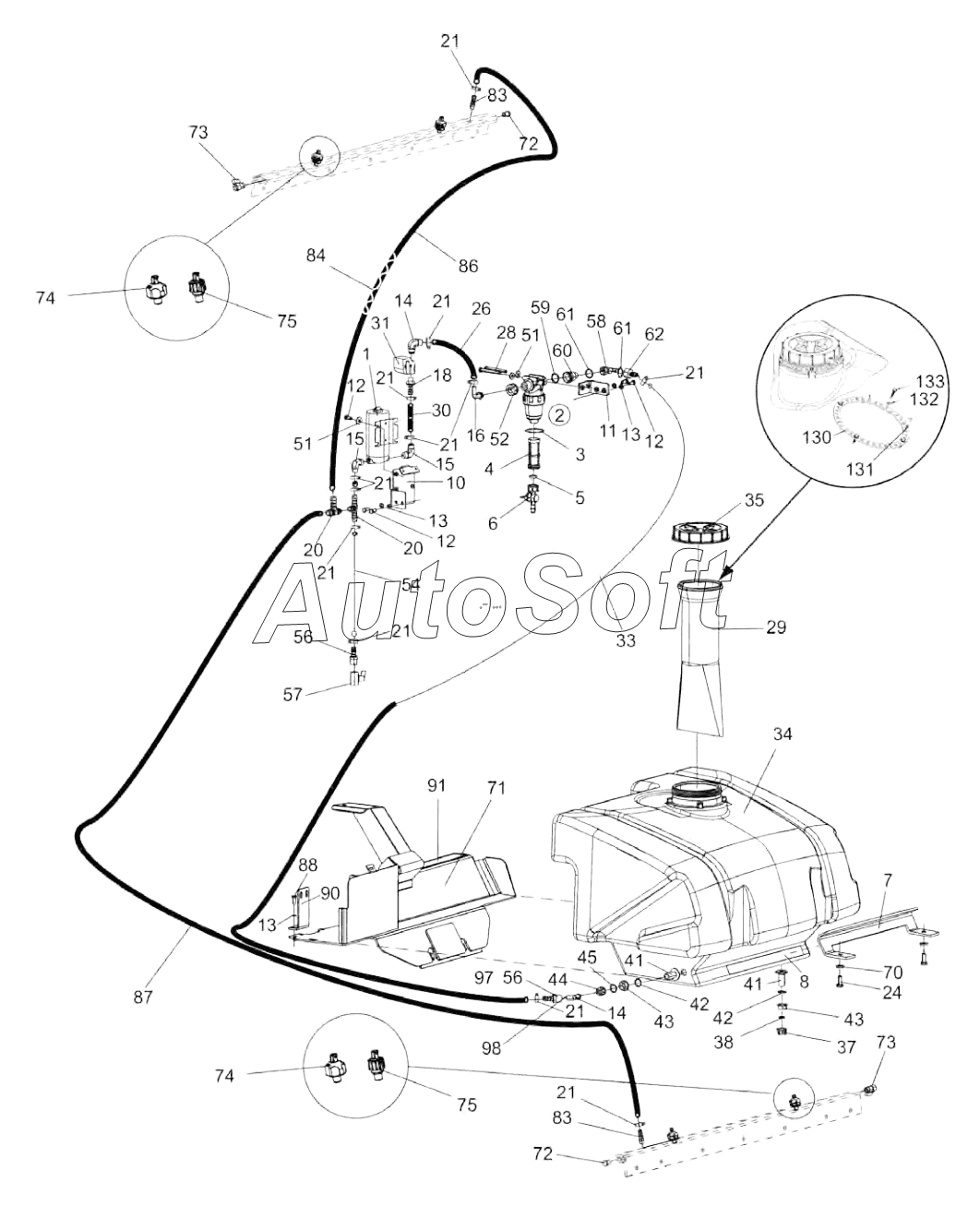

Каталог запасных частей к технике: DYNAPAC CC1200CC (2018). Sprinkler system
1
2
3
4
5
6
7
8
10
11
12
12
12
12
13
13
13
14
14
15
15
16
18
20
20
21
21
21
21
21
21
21
21
21
21
22
24
26
28
29
30
31
33
34
35
37
38
41
41
42
42
43
43
44
45
51
51
52
54
56
56
57
58
58
59
60
61
61
62
70
71
71
72
72
73
73
74
74
74
74
74
75
75
75
75
75
75
75
83
83
84
86
87
88
90
90
91
97
98
130
131
132
133
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***2 | Water pump | |
| 2 | 4***5 | Water filter | |
| 3 | 4***9 | O-ring | |
| 4 | 4***9 | Filter element | |
| 5 | 4***8 | Gasket | |
| 6 | 4***9 | Valve | |
| 7 | 4***5 | Holder plate | |
| 8 | 4***1 | Rubber strip | |
| 10 | 4***6 | Bracket | |
| 11 | 4***7 | Bracket | |
| 12 | 4***3 | Hex. screw | |
| 12 | 4***3 | Hex. screw | |
| 13 | 4***9 | Washer | |
| 14 | 4***1 | Hose connection | |
| 15 | 4***4 | Hose connection | |
| 16 | 4***0 | Hose connection | |
| 18 | 4***2 | Hose connection | |
| 20 | 4***5 | Hose connection | |
| 21 | 4***2 | Hose clamp | |
| 22 | 4***8 | Absorbent | |
| 24 | 4***8 | Screw | |
| 26 | 4***4 | Plastic hose | |
| 28 | 4***0 | Screw | |
| 29 | 4***6 | Strainer | |
| 30 | 4***4 | Plastic hose | |
| 31 | 4***3 | Solenoid valve | |
| 33 | 4***4 | Plastic hose | |
| 34 | 4***9 | Sprinkler tank, cpl. | |
| 35 | 4***3 | Tank Cap | |
| 37 | 4***8 | Cap | |
| 38 | 4***9 | Plane gasket | |
| 41 | 4***0 | Grommet | |
| 42 | 4***9 | O-ring | |
| 43 | 4***2 | Nut | |
| 44 | 4***7 | Swivel nut | |
| 45 | 4***0 | O-ring 70 | |
| 51 | 4***0 | Washer | |
| 52 | 4***9 | Swivel nut | |
| 54 | 4***4 | Plastic hose | |
| 56 | 4***4 | Hose connection | |
| 57 | 4***9 | Ball valve | |
| 58 | 4***1 | Ball valve | |
| 58 | 4***7 | Ball valve | |
| 59 | 4***3 | O-ring | |
| 60 | 4***1 | Reducer nipple | |
| 61 | 4***3 | Gasket | |
| 62 | 4***1 | Hose connection | |
| 70 | 4***7 | Washer | |
| 71 | 4***6 | Heat protection | |
| 71 | 4***1 | Heat protection | |
| 72 | 4***2 | End plug | |
| 73 | 4***5 | Ball valve | |
| 74 | 4***1 | Spraying nozzle, cpl | |
| 74 | 4***9 | Retainer, nozzle, strainer, yellow | |
| 74 | 4***0 | Gasket | |
| 74 | 4***7 | Nozzle and strainer, yellow | |
| 75 | 4***8 | O-ring | |
| 75 | 4***1 | Spraying nozzle, cpl | |
| 75 | 4***3 | Cap, blue | |
| 75 | 4***4 | Strainer | |
| 75 | 4***5 | Gasket | |
| 75 | 4***7 | Nozzle | |
| 83 | 4***7 | Hose connection | |
| 84 | 4***1 | Protective hose | |
| 86 | 4***4 | Plastic hose | |
| 87 | 4***4 | Plastic hose | |
| 88 | 4***0 | Hex. screw | |
| 90 | 4***4 | Bracket | |
| 90 | 4***5 | Bracket | |
| 91 | 4***1 | Rubber strip | |
| 97 | 4***2 | Hose connection | |
| 98 | 4***0 | O-ring 70 | |
| 130 | 4***6 | Lock plate | |
| 131 | 4***9 | Lock w key | |
| 132 | 4***8 | Steel plain washer | |
| 133 | 4***7 | Thread rolling screw |
