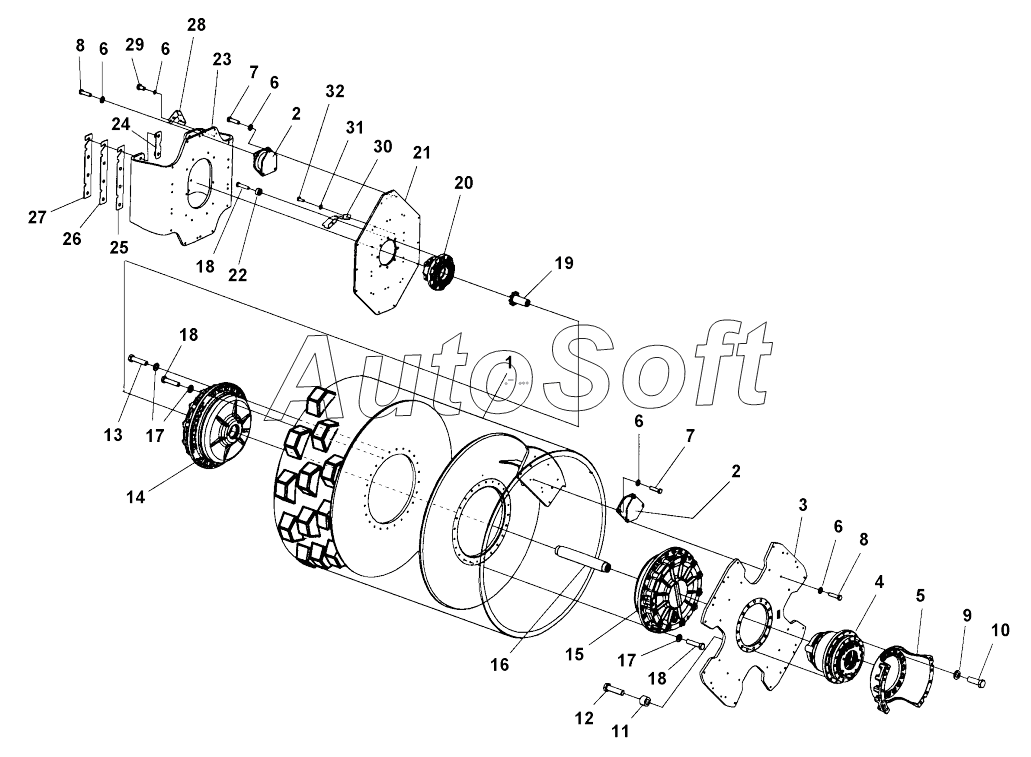

Каталог запасных частей к технике: DYNAPAC CA5500D (2015). Drum, cpl
24
16
17
17
18
18
18
19
20
21
22
23
15
15
25
26
27
28
29
30
31
32
9
2
2
3
4
5
6
6
6
6
6
7
7
8
8
1
1
10
11
12
13
14
14
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Drum | |
| 1 | 4***4 | Drum, pad | |
| 2 | 4***6 | Shock absorber | |
| 3 | 4***1 | Driving disc | |
| 4 | 4***1 | Drum gear, cpl | |
| 5 | 4***7 | Bracket | |
| 6 | 4***1 | Washer | |
| 7 | 4***2 | Hexagon screw w Tuflok | |
| 8 | 4***4 | Hexagon screw Tuflok | |
| 9 | 4***3 | Steel plain washer | |
| 10 | 4***9 | Hexagon head screw | |
| 11 | 4***7 | Spacer | |
| 12 | 4***7 | Screw | |
| 13 | 4***1 | Air breather screw | |
| 14 | 4***3 | Drum cartridge, vibration side | |
| 14 | 4***4 | Drum cartridge, vibration side | |
| 14 | 4***4 | Drum cartridge with shaft nut, vibration side | |
| 14 | 4***5 | Drum cartridge with shaft nut, vibration side | |
| 15 | 4***0 | Drum cartridge, drive side | |
| 15 | 4***1 | Drum cartridge, drive side | |
| 16 | 4***5 | Drive shaft | |
| 17 | 4***2 | Steel plain washer | |
| 18 | 4***2 | Screw | |
| 19 | W***l | Wheel | |
| 20 | M***r | Motor adapter | |
| 21 | 4***9 | Bracket | |
| 22 | 4***4 | Spacer | |
| 23 | 4***1 | Bracket | |
| 24 | 4***8 | Nut-plate | |
| 25 | 4***8 | Shim | |
| 26 | 4***9 | Shim | |
| 27 | 4***0 | Shim | |
| 28 | 4***0 | Bracket | |
| 29 | 4***5 | Hex. screw | |
| 30 | 4***9 | Protective casing | |
| 31 | 4***6 | Steel plain washer | |
| 32 | 4***3 | Hex. screw |
