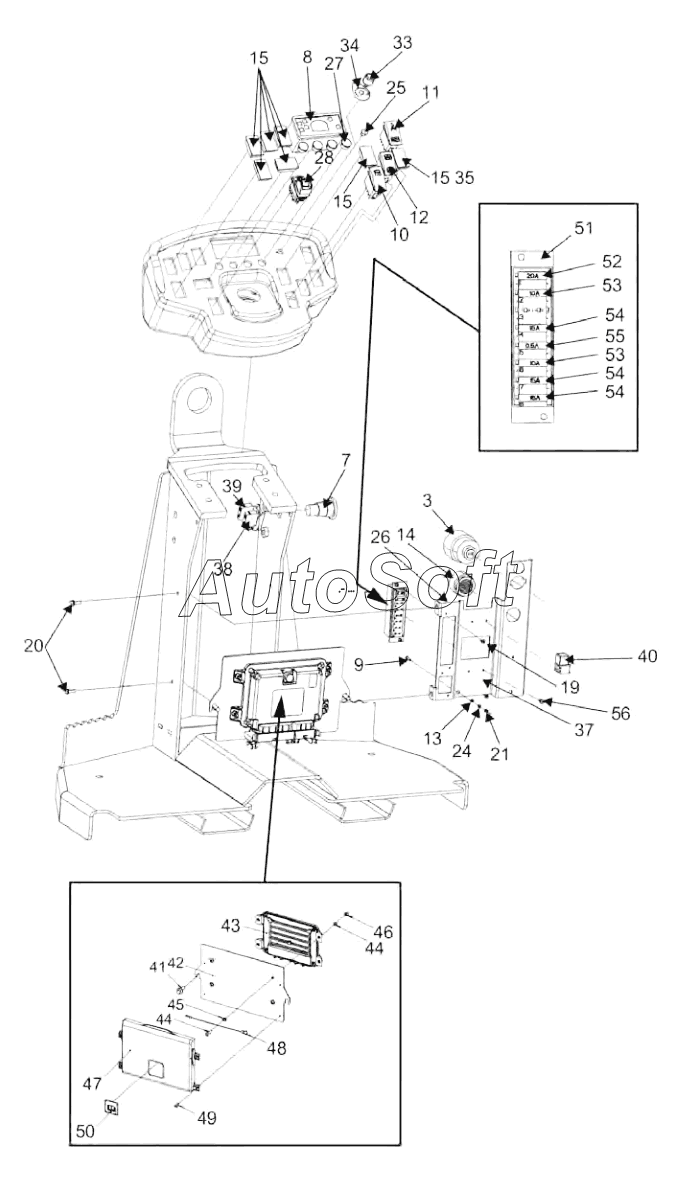

Каталог запасных частей к технике: DYNAPAC CC800 (2019). Control panel, relays
/42.gif)
3
3
7
8
9
10
11
12
13
14
15
15
15
19
20
21
24
25
26
27
28
33
34
35
37
38
39
40
41
42
43
44
44
44.1
45
46
47
48
49
50
51
52
53
53
54
54
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 4***8 | Switch, horn | |
| 11 | 4***9 | Switch, sprinkler | |
| 12 | 4***0 | Switch, vibration | |
| 13 | 4***4 | Hex. nut | |
| 14 | 4***9 | Buzzer | |
| 15 | 4***8 | Panel plug | |
| 19 | 4***5 | Screw | |
| 20 | 4***8 | Screw | |
| 21 | 4***2 | Lock nut | |
| 24 | 4***8 | Steel plain washer | |
| 25 | 4***3 | Plug | |
| 26 | 4***2 | Rubber strip | |
| 27 | 4***0 | Plug | |
| 28 | 4***7 | Switch, parking brake | |
| 3 | 4***1 | Ignition key | |
| 3 | 4***1 | Ignition switch | |
| 33 | 4***7 | Potentiometer | |
| 34 | 4***9 | Decal | |
| 35 | 4***1 | Switch | |
| 37 | 4***3 | Distribution control plate | |
| 38 | 4***0 | Connector wFixing collar | |
| 39 | 4***3 | Connector N/C | |
| 40 | 4***6 | Relay | |
| 41 | 4***5 | Screw | |
| 42 | 4***8 | Cover plate | |
| 43 | 4***7 | Control unit, ECU | |
| 44 | 4***0 | Screw | |
| 44.1 | 4***4 | Screw, | |
| 45 | 4***8 | Steel plain washer | |
| 46 | 4***2 | Lock nut | |
| 47 | 4***5 | Instruction manual box | |
| 48 | 4***3 | Wire | |
| 49 | 4***6 | Screw | |
| 50 | 4***5 | Safety decal READ SAFETY INSTRUCTIONS | |
| 51 | 4***5 | Fuse box | |
| 52 | 4***1 | Fuse | |
| 53 | 4***7 | Fuse | |
| 54 | 4***8 | Fuse | |
| 55 | 4***0 | Fuse | |
| 56 | 4***6 | Screw | |
| 7 | 4***9 | Emergency stop | |
| 8 | 4***4 | Control panel | |
| 9 | 4***5 | Screw |
