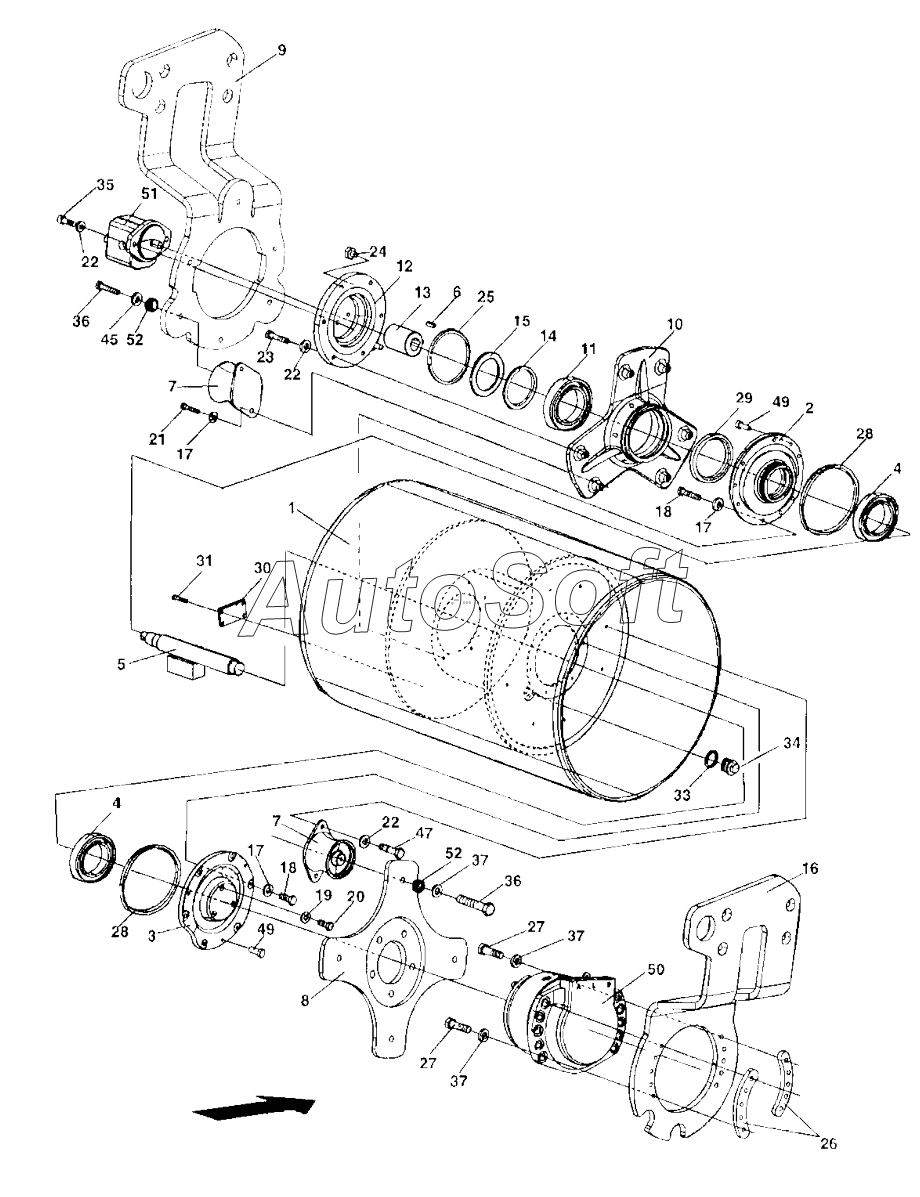

Каталог запасных частей к технике: DYNAPAC CC900S (2018). Drum Rear
1
2
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
17
17
18
18
19
20
21
22
22
22
23
24
25
26
27
27
28
28
29
30
31
33
34
35
36
36
37
37
37
45
47
49
49
50
51
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Drum | |
| 2 | 4***9 | Bearing housing | |
| 3 | 4***0 | Bearing housing | |
| 4 | 4***3 | Spherical roller bearing | |
| 5 | 4***4 | Eccentric shaft | |
| 6 | 4***9 | Key | |
| 7 | 4***4 | Shock absorber | |
| 8 | 4***3 | Drive disc | |
| 9 | F***k | Fork | |
| 10 | 4***1 | Bearing housing | |
| 11 | 4***8 | Ball bearing | |
| 12 | 4***6 | Adapter | |
| 13 | 4***2 | Coupling | |
| 14 | 4***9 | Spacer ring | |
| 15 | 4***4 | Retaining ring | |
| 16 | F***e | Fork, drive side | |
| 17 | 4***0 | Washer | |
| 18 | 4***2 | Hex. screw | |
| 19 | 4***8 | Steel plain washer | |
| 20 | 4***2 | Hex. screw | |
| 21 | 4***6 | Hexagon head screw | |
| 22 | 4***7 | Washer | |
| 23 | 4***9 | Hex. screw | |
| 24 | 4***0 | Air breather | |
| 25 | 4***2 | O-ring 70 | |
| 26 | 4***2 | Holder | |
| 27 | 4***2 | Screw | |
| 28 | 4***5 | O-ring | |
| 29 | 4***6 | Radial lip seal | |
| 30 | S***e | Sign plate | |
| 31 | 4***2 | Drive screw | |
| 33 | 4***7 | Seal ring | |
| 34 | 4***4 | Magnetic plug | |
| 35 | 4***9 | Cylinder screw | |
| 36 | 4***5 | Hexagon head screw | |
| 37 | 4***3 | Plain washer | |
| 45 | 4***1 | Washer | |
| 47 | 4***3 | Hexagon head screw | |
| 49 | 4***4 | Protective plug | |
| 50 | H***r | Hydraulic motor, Cpl | |
| 51 | H***r | Hydraulic motor, Cpl | |
| 52 | 4***6 | Spacer |
