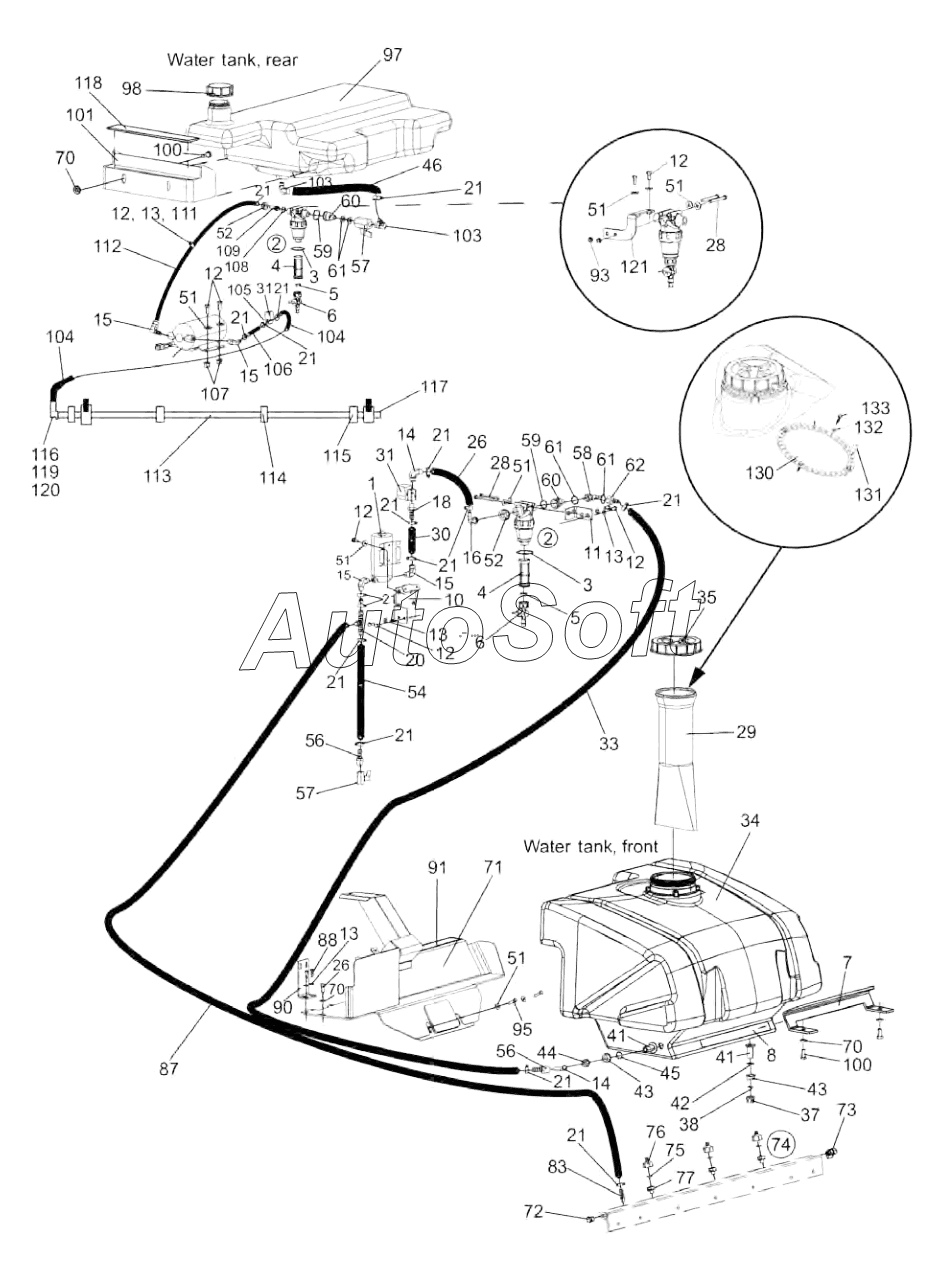

Каталог запасных частей к технике: DYNAPAC CC1200C Plus (2015). Sprinkler system
1
2
2
3
3
4
4
5
5
6
6
7
8
10
11
12
12
12
12
12
12
13
13
13
13
14
14
15
15
15
15
16
18
20
21
21
21
21
21
21
21
21
21
21
21
21
21
21
26
26
28
28
29
30
31
31
33
34
35
37
38
41
41
42
43
43
44
45
46
51
51
51
51
51
51
52
52
54
56
56
57
57
58
59
59
60
60
61
61
61
62
70
70
70
71
72
73
74
75
76
77
83
87
88
90
91
93
95
97
98
100
100
101
103
103
104
104
105
106
107
108
109
111
112
113
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
114
115
115
115
115
115
115
115
115
115
115
115
115
115
115
115
115
115
115
115
115
115
115
115
115
115
116
117
118
119
120
121
130
131
132
133
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***2 | Water pump | |
| 2 | 4***5 | Water filter | |
| 3 | 4***9 | O-ring | |
| 4 | 4***9 | Filter element | |
| 5 | 4***8 | Gasket | |
| 6 | 4***9 | Valve | |
| 7 | 4***5 | Holder plate | |
| 8 | 4***1 | Rubber strip | |
| 10 | 4***6 | Bracket | |
| 11 | 4***7 | Bracket | |
| 12 | 4***3 | Hex. screw | |
| 13 | 4***9 | Washer | |
| 14 | 4***1 | Hose connection | |
| 15 | 4***4 | Hose connection | |
| 16 | 4***0 | Hose connection | |
| 18 | 4***2 | Hose connection | |
| 20 | 4***5 | Hose connection | |
| 21 | 4***2 | Hose clamp | |
| 22 | 4***8 | Absorbent | |
| 26 | 4***4 | Plastic hose | |
| 28 | 4***0 | Screw | |
| 29 | 4***6 | Strainer | |
| 30 | 4***4 | Plastic hose | |
| 31 | 4***3 | Solenoid valve | |
| 33 | 4***4 | Plastic hose | |
| 34 | 4***9 | Sprinkler tank, cpl. | |
| 35 | 4***3 | Tank Cap | |
| 36 | 4***3 | Plug, cpl | |
| 37 | 4***8 | Cap | |
| 38 | 4***9 | Plane gasket | |
| 41 | 4***0 | Grommet | |
| 42 | 4***9 | O-ring | |
| 43 | 4***2 | Nut | |
| 44 | 4***7 | Swivel nut | |
| 45 | 4***0 | O-ring 70 | |
| 46 | 4***4 | Plastic hose | |
| 51 | 4***0 | Washer | |
| 52 | 4***9 | Swivel nut | |
| 54 | 4***4 | Plastic hose | |
| 56 | 4***4 | Hose connection | |
| 57 | 4***9 | Ball valve | |
| 58 | 4***1 | Ball valve | |
| 59 | 4***3 | O-ring | |
| 60 | 4***1 | Reducer nipple | |
| 61 | 4***3 | Gasket | |
| 62 | 4***1 | Hose connection | |
| 70 | 4***7 | Washer | |
| 71 | 4***6 | Heat protection | |
| 72 | 4***2 | End plug | |
| 73 | 4***5 | Ball valve | |
| 74 | 4***1 | Spraying nozzle, cpl | |
| 75 | 4***9 | Retainer, nozzle, strainer, yellow | |
| 76 | 4***0 | Gasket | |
| 77 | 4***8 | Housing | |
| 83 | 4***7 | Hose connection | |
| 84 | 4***1 | Protective hose | |
| 86 | 4***4 | Plastic hose | |
| 87 | 4***4 | Plastic hose | |
| 88 | 4***0 | Hex. screw | |
| 90 | 4***4 | Bracket | |
| 91 | 4***1 | Rubber strip | |
| 92 | 4***1 | Cable tie | |
| 93 | 4***2 | Nut | |
| 94 | 4***2 | O-ring 70 | |
| 95 | 4***2 | Hex. screw | |
| 97 | 4***5 | Sprinkling tank | |
| 98 | 4***8 | Cap | |
| 100 | 4***8 | Screw | |
| 101 | 4***5 | Holder plate | |
| 103 | 4***6 | Hose connection | |
| 104 | 4***4 | Plastic hose | |
| 105 | 4***2 | Hose connection | |
| 106 | 4***4 | Plastic hose | |
| 107 | 4***6 | Lock nut | |
| 108 | 4***2 | O-ring 70 | |
| 109 | 4***9 | Hose connebtion swivel | |
| 111 | 4***9 | Clamp | |
| 112 | 4***4 | Plastic hose | |
| 113 | 4***0 | Sprinkler pipe | |
| 114 | 4***8 | Coupling, red | |
| 114 | 4***9 | Strainer | |
| 114 | 4***0 | Nozzle body | |
| 114 | 4***0 | Nylon ring | |
| 114 | 4***6 | Gasket | |
| 114 | 4***0 | Nozzle clamp | |
| 114 | 4***1 | Sprinkler, cpl | |
| 115 | 4***6 | Screw | |
| 115 | 4***5 | Nut | |
| 115 | 4***8 | Steel plain washer | |
| 115 | 4***9 | Cover plate | |
| 115 | 4***6 | Clamp | |
| 116 | 4***4 | Hose connection | |
| 117 | 4***3 | Plug | |
| 118 | 4***9 | Rubber cloth | |
| 119 | 4***7 | Hose connection | |
| 120 | 4***4 | Plug threaded | |
| 121 | 4***9 | Bracket | |
| 130 | 4***6 | Lock plate | |
| 131 | 4***9 | Lock w key | |
| 132 | 4***8 | Steel plain washer | |
| 133 | 4***7 | Thread rolling screw |
