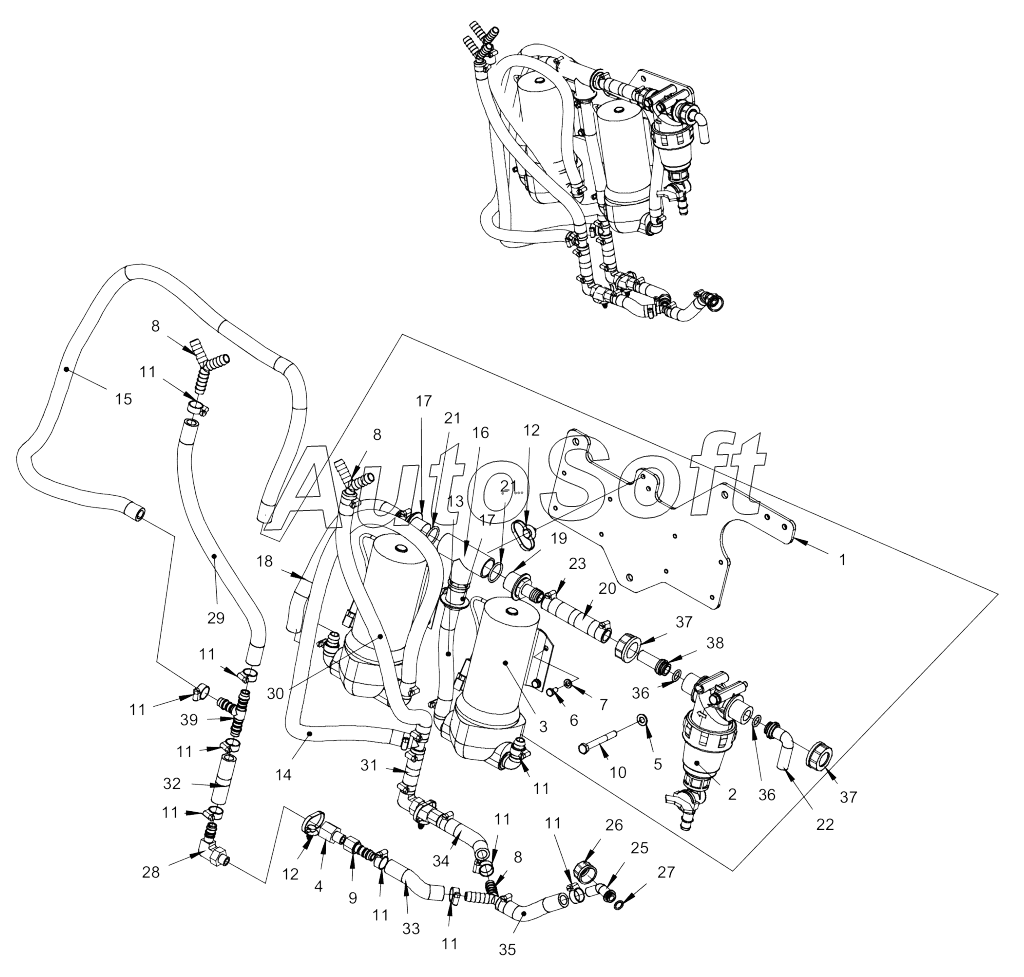

Каталог запасных частей к технике: DYNAPAC CC2200 (2018). Sprinkler pump mounted (2 pumps) From A013070
29
18
19
20
21
21
22
23
25
26
27
28
17
17
30
31
32
33
34
35
36
36
37
37
38
39
7
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
4
5
6
6
6
6
1
8
8
8
9
10
10
10
10
11
11
11
11
11
11
11
11
11
11
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***2 | Sprinkler plate | |
| 2 | 4***9 | Valve | |
| 2 | 4***8 | Gasket | |
| 2 | 4***9 | Filter element | |
| 2 | 4***9 | O-ring | |
| 2 | 4***5 | Water filter | |
| 3 | 4***9 | Sprinkler pump | |
| 4 | 4***3 | Bypass valve | |
| 5 | 4***9 | Washer | |
| 6 | 4***2 | Hex. screw | |
| 6 | 4***3 | Hex. screw | |
| 7 | 4***8 | Steel plain washer | |
| 8 | 4***7 | Hose connection | |
| 9 | 4***5 | Hose connection | |
| 10 | 4***0 | Screw | |
| 10 | 4***9 | Screw | |
| 11 | 4***2 | Hose clamp | |
| 12 | 4***1 | Cable tie with holder | |
| 13 | 4***4 | Plastic hose | |
| 14 | 4***4 | Plastic hose | |
| 15 | 4***4 | Plastic hose | |
| 16 | 4***8 | Tee-connector | |
| 17 | 4***2 | Hose connection, plastic | |
| 18 | 4***4 | Plastic hose | |
| 19 | 4***3 | Hose connection | |
| 20 | 4***3 | Hose reinforced | |
| 21 | 4***3 | O-ring | |
| 22 | 4***2 | Hose connection swivel | |
| 23 | 4***3 | Hose clamp | |
| 25 | 4***2 | Hose connection | |
| 26 | 4***7 | Swivel nut | |
| 27 | 4***0 | O-ring 70 | |
| 28 | 4***1 | Hose connection | |
| 29 | 4***4 | Plastic hose | |
| 30 | 4***4 | Plastic hose | |
| 31 | 4***4 | Plastic hose | |
| 32 | 4***4 | Plastic hose | |
| 33 | 4***4 | Plastic hose | |
| 34 | 4***4 | Plastic hose | |
| 35 | 4***4 | Plastic hose | |
| 36 | 4***2 | O-ring 70 | |
| 37 | 4***9 | Swivel nut | |
| 38 | 4***0 | Hose connection swivel | |
| 39 | 4***5 | Hose connection |
