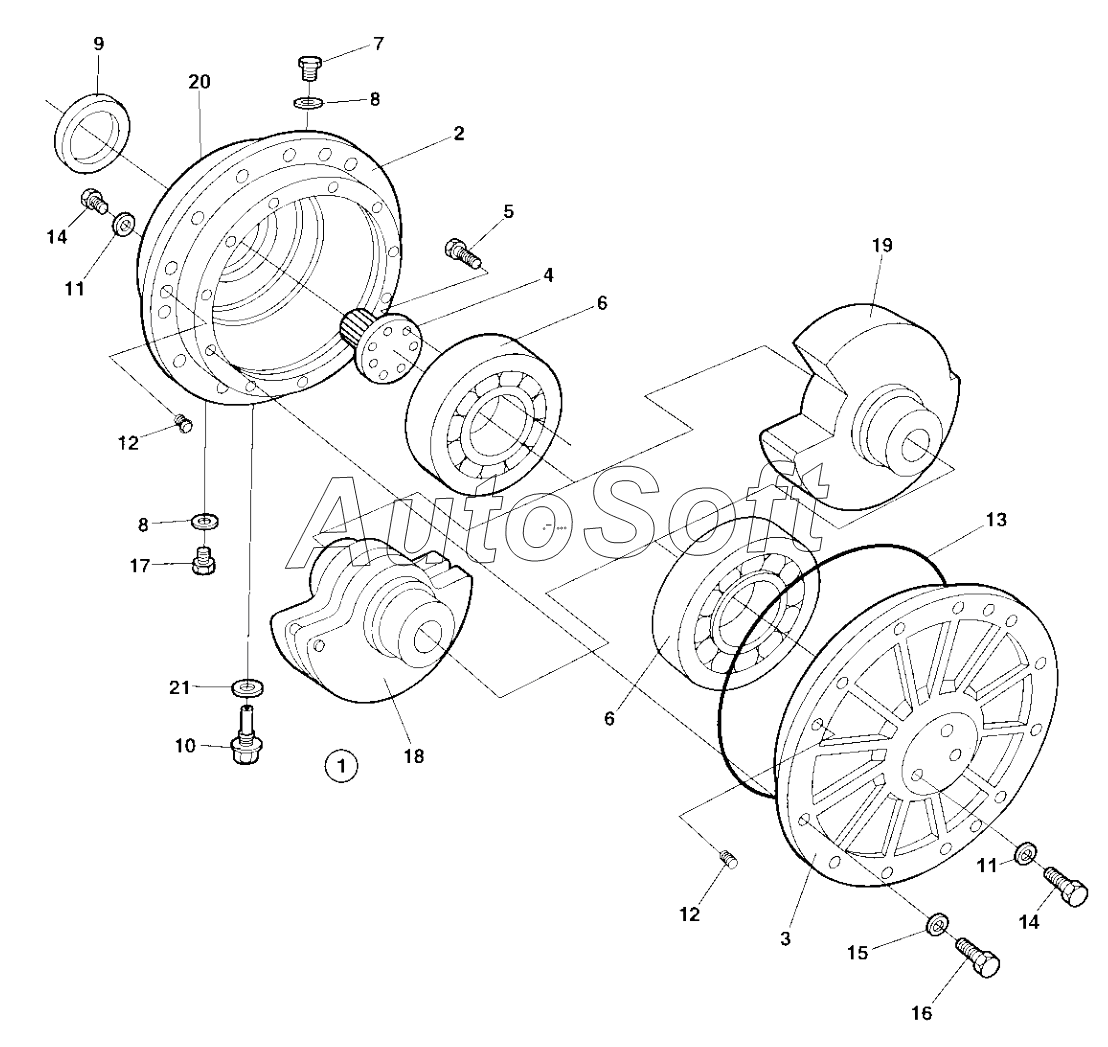

Каталог запасных частей к технике: DYNAPAC CA610PD (2014). Drum cartridge Drive side
1
2
3
4
5
6
6
7
8
8
9
10
11
11
12
12
13
14
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***7 | Drum cartridge | |
| 2 | 4***0 | Bearing housing inner | |
| 3 | 4***6 | Bearing housing outer | |
| 4 | 4***8 | Splined shaft | |
| 5 | 4***6 | Screw | |
| 6 | 4***6 | Spherical roller bearing | |
| 7 | 4***4 | Magnetic plug | |
| 8 | 4***7 | Seal ring | |
| 9 | 4***2 | Seal ring | |
| 10 | 4***4 | Plug | |
| 11 | 4***7 | Sealing | |
| 12 | 4***5 | Plug | |
| 13 | 4***6 | O-ring | |
| 14 | 4***3 | Hex. screw | |
| 15 | 4***2 | Steel plain washer | |
| 16 | 4***2 | Screw | |
| 17 | 4***0 | Plug | |
| 18 | N***l | Not used on this model | |
| 19 | 4***9 | Eccentric shaft | |
| 20 | 4***7 | O-ring | |
| 21 | 4***1 | Washer, sealing |
