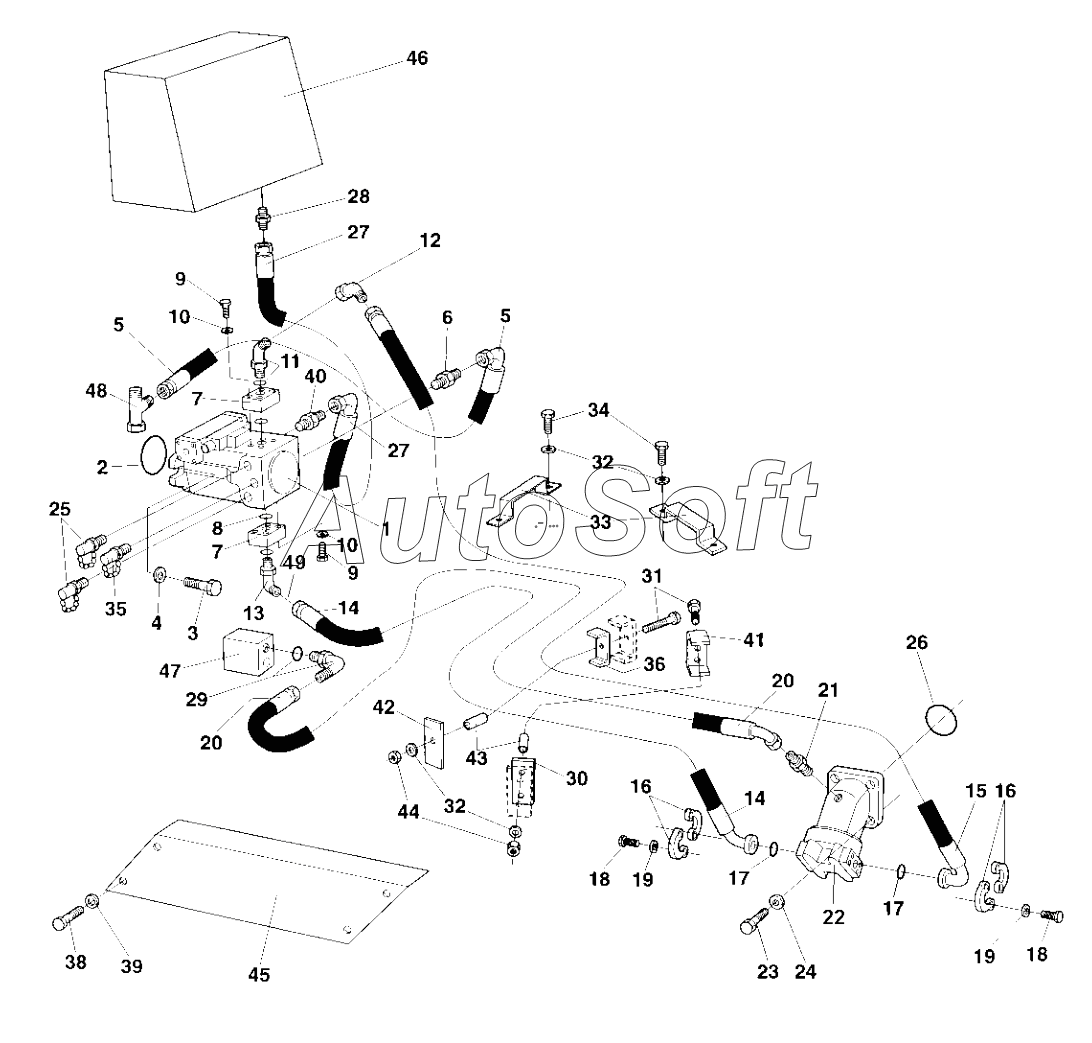

Каталог запасных частей к технике: DYNAPAC CA610PD (2014). Vibration system
38
25
26
27
27
28
29
30
31
32
32
33
34
35
36
24
39
40
41
42
43
44
45
46
47
48
49
12
1
1
2
3
4
5
5
6
7
7
8
9
9
10
10
11
1
1
13
14
14
15
16
16
17
17
18
18
19
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Vibration pump | |
| 1 | 4***8 | Vibration pump | |
| 2 | 4***1 | O-ring | |
| 3 | 4***8 | Screw | |
| 4 | 4***2 | Steel plain washer | |
| 5 | 4***3 | Hydraulic hose | |
| 6 | 4***2 | Adapter | |
| 7 | 4***4 | Flange coupling | |
| 8 | 4***3 | O-ring | |
| 9 | 4***0 | Screw | |
| 10 | 4***7 | Spring washer | |
| 11 | 4***2 | Adapter | |
| 12 | 4***5 | Elbow | |
| 13 | 4***9 | Adapter | |
| 14 | 4***4 | Hydraulic hose | |
| 15 | 4***0 | Hydraulic hose | |
| 16 | 4***4 | Split flange | |
| 17 | 4***5 | O-ring | |
| 18 | 4***2 | Screw | |
| 19 | 4***8 | Washer | |
| 20 | 4***1 | Hydraulic hose | |
| 21 | 4***1 | Straight connector | |
| 22 | 4***6 | Hydraulic motor, vibration | |
| 23 | 4***4 | Hex. screw | |
| 24 | 4***1 | Washer | |
| 25 | 4***7 | Measuring nipple | |
| 26 | 4***2 | O-ring 70 | |
| 27 | 4***4 | Hydraulic hose | |
| 28 | 4***5 | Straight connector | |
| 29 | 4***9 | Elbow | |
| 30 | 4***0 | Rubber part | |
| 31 | 4***2 | Hexagon head screw | |
| 32 | 4***0 | Washer | |
| 33 | 4***8 | Hose clamp | |
| 34 | 4***8 | Screw | |
| 35 | 4***5 | Measuring nipple | |
| 36 | 4***1 | Rubber part | |
| 38 | N***l | Not used on this model | |
| 39 | N***l | Not used on this model | |
| 40 | 4***5 | Connector | |
| 41 | 4***7 | Hose clamp | |
| 42 | 4***8 | Hose clamp | |
| 43 | 4***2 | Spacer | |
| 44 | 4***8 | Nut | |
| 45 | N***l | Not used on this model | |
| 46 | H***k | Hydraulic oil tank | |
| 47 | C***k | Connection block | |
| 48 | A***r | Adapter | |
| 49 | 4***4 | Elbow |
